INSTALLATION

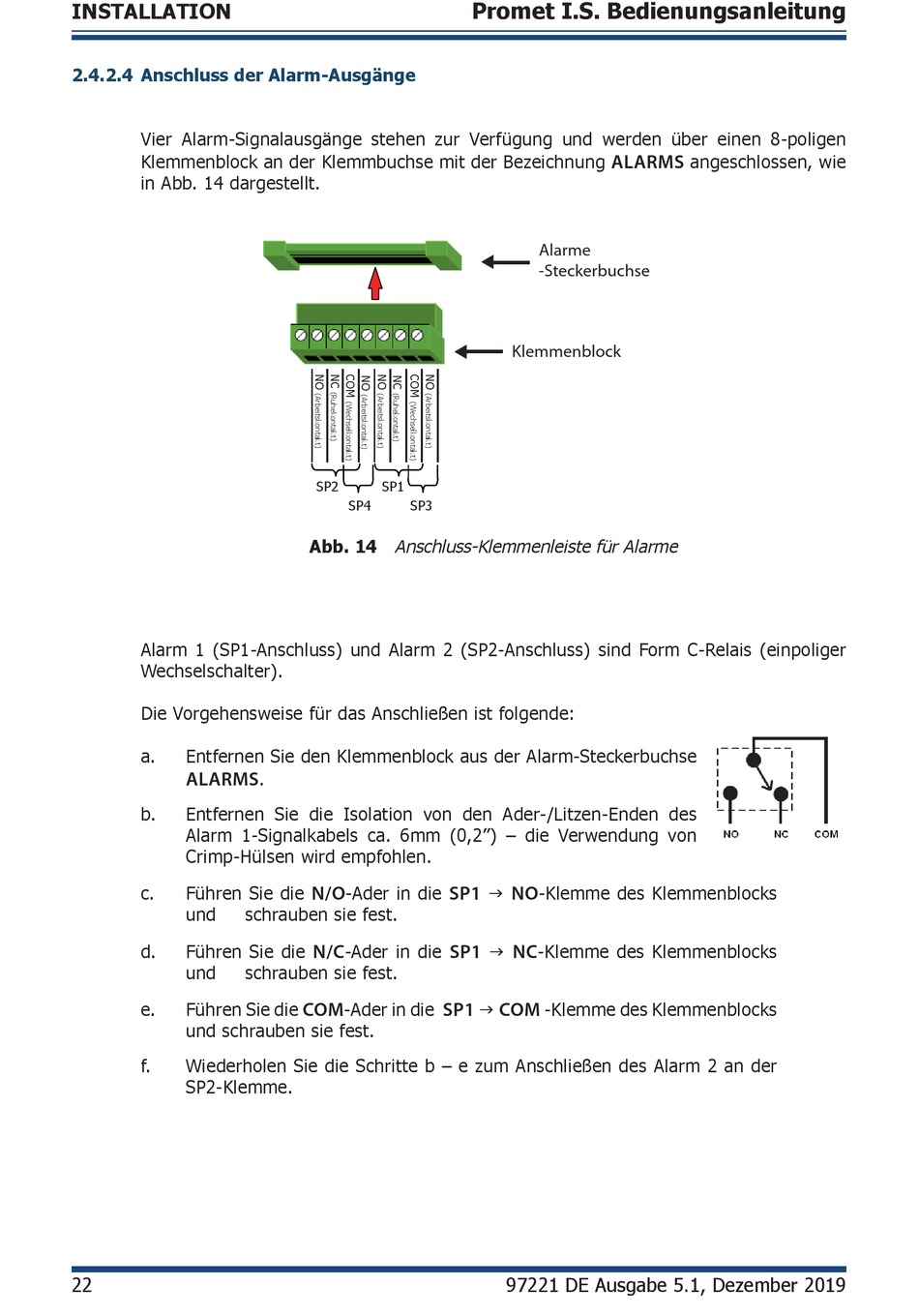

2.4.2.4 Anschluss der Alarm-Ausgänge
Vier Alarm-Signalausgänge stehen zur Verfügung und werden über einen 8-poligen
Klemmenblock an der Klemmbuchse mit der Bezeichnung
in Abb. 14 dargestellt.
Alarm 1 (SP1-Anschluss) und Alarm 2 (SP2-Anschluss) sind Form C-Relais (einpoliger
Wechselschalter).
Die Vorgehensweise für das Anschließen ist folgende:
a. Entfernen Sie den Klemmenblock aus der Alarm-Steckerbuchse
ALARMS
b. Entfernen Sie die Isolation von den Ader-/Litzen-Enden des
Alarm 1-Signalkabels ca. 6mm (0,2") – die Verwendung von
Crimp-Hülsen wird empfohlen.
c. Führen Sie die
und schrauben sie fest.
d. Führen Sie die
und schrauben sie fest.
e. Führen Sie die
und schrauben sie fest.
f. Wiederholen Sie die Schritte b – e zum Anschließen des Alarm 2 an der
SP2-Klemme.
22
SP2 SP1
SP4 SP3
Abb. 14 Anschluss-Klemmenleiste für Alarme
.
N/O -Ader in die
N/C -Ader in die
COM -Ader in die
Promet I.S. Bedienungsanleitung
ALARMS
Alarme

-Steckerbuchse

Klemmenblock
SP1 NO -Klemme des Klemmenblocks

SP1 NC -Klemme des Klemmenblocks

SP1 COM -Klemme des Klemmenblocks

97221 DE Ausgabe 5.1, Dezember 2019
angeschlossen, wie
