XTP501 & XTC501 Bedienungsanleitung
4.5
Elektrische Installation
4.5.1
Spannungsversorgung und Eingangs-/Ausgangssignal
Der 501 benötigt eine Versorgungsspannung von 24 V DC bei einem maximalen
Anlaufstrom von 1,5 A.
HINWEIS : Mit dem Analysator werden lose Anschlüsse für Stromversorgung,
Eingänge, Ausgänge und Alarme geliefert.
4.5.2
Spannungsversorgung
Michell Instruments

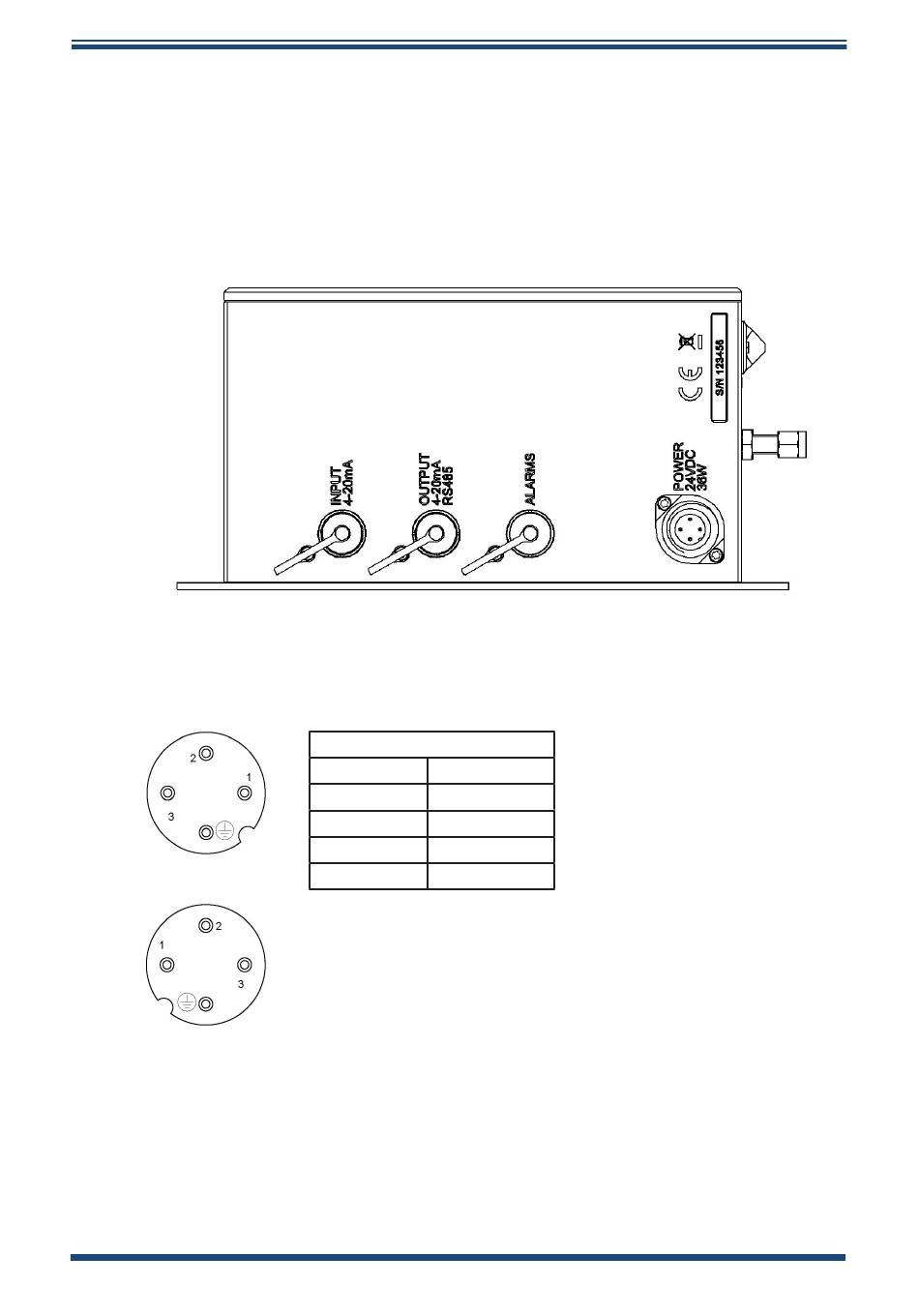

Abbildung 32
STROMVERSORGUNG
Leistung
Pin-Nummer
NC
1
24 V ±4 V
2
NC
3
0 V
4
HINWEIS: Die obige Ansicht der elektrischen
Anschlüsse ist von der Steckseite aus dargestellt.
Hier sind die Anschlüsse, wie sie von der Rückseite
des Steckers aus gesehen werden und die für die
Verdrahtung verwendet werden sollten.
INSTALLATION
Anschlüsse
35
