Promet I.S. Bedienungsanleitung
18...28 V DC
Die Ausführung für Gleichspannungsversorgung wird mit einer 3-poligen Strom-
Steckerbuchse geliefert, die die Bezeichnung
Der Anschluss erfolgt wie unten beschrieben:
a. Schalten Sie die Spannungsversorgung aus. Stellen Sie sicher, dass beide
Enden des Stromkabels nicht unter Spannung stehen, d. h. das Stromkabel
nicht an der Spannungsversorgung angeschlossen ist.
b. Entfernen Sie den Klemmenblock aus der
Steckerbuchse.
c. Entfernen Sie die Isolation von den Ader-/Litzen-Enden ca. 6mm (0,2") –
die Verwendung von Crimp-Hülsen wird empfohlen.
d. Führen Sie die +24 VDC-führende Ader in die
Klemmenblocks und schrauben sie fest.
e. Führen Sie den Nullleiter in die
f. Stellen Sie sicher, dass die Verdrahtung korrekt ausgeführt wurde.
g. Stecken Sie den Klemmenblock fest in die
Steckerbuchse.
Hinweis: Die Gleichspannungs-Ausführung verfügt nicht über einen
Ein-/Aus-Schalter; das Gerät schaltet sich ein, sobald es mit der
Gleichspannung versorgt wird.
Verbinden Sie das freie Ende des Stromkabels mit einer geeigneten
Gleichspannungsquelle (Spannungsbereich 18...28 V DC). Das Gerät kann bei
Bedarf über die Spannungsquelle eingeschaltet werden.
Michell Instruments

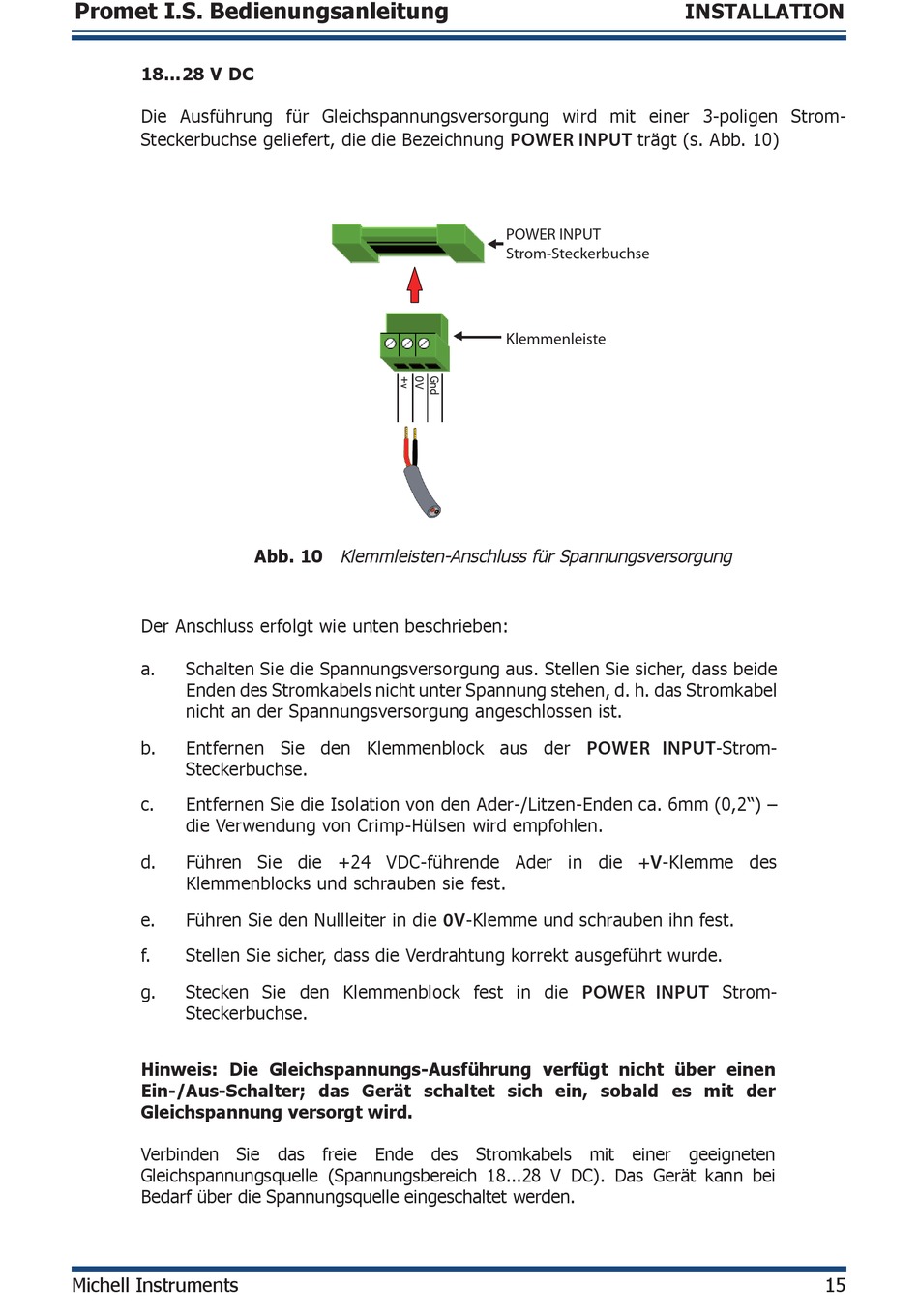

Abb. 10 Klemmleisten-Anschluss für Spannungsversorgung
POWER INPUT
POWER INPUT

Strom-Steckerbuchse

Klemmenleiste
POWER INPUT
0V
-Klemme und schrauben ihn fest.
POWER INPUT
INSTALLATION
trägt (s. Abb. 10)
-Strom-
+V
-Klemme des
Strom-
15
