5.7 Netzgerät ABI 15011 G3
Das Netzteil ABI 15011 G3 wird im Systemschrank G8 eingesetzt. Es können zwei Akkus von bis zu 18 Ah ange­
schlossen werden. Der maximale Ausgangsstrom des Netzteils liegt bei 2,0 A.
Nummer
01
02
03
04
05
06
07
08
09
10
11
12
13
14
15
Telefonbau Arthur Schwabe GmbH & Co. KG · Langmaar 25 · 41238 Mönchengladbach · Tel. +49 2166 858-0 · www.tas.de
Funktion
Ladestromeinstellung 1,4 A oder 2,8 A
Batterietest de/aktivieren
Anschluss für Temperaturfühler
GMA­Sicherung (F 5 A L 250 V)
Spannungsüberwachung (II = SVST (Akku) weiß / III = NOK (Netz) grün) – 120 kΩ Widerstand
Sicherung Externer Verbraucher 2 (F 1 A L 250 V)
Sicherung Externer Verbraucher 1 (F 1 A L 250 V)
Spannungsversorgung 12 V DC
Sicherung Akku 2 (F 4 A L 250 V)
Akkuspannungsanschluss 1 ­ max. 18 Ah
Sicherung Akku 1 (F 4 A L 250 V)
Akkuspannungsanschluss 2 ­ max. 18 Ah
230 V Netz Sicherung (T 4 A H 250 V)
Netzanschluss 230 V AC 50 Hz
Erdungslasche

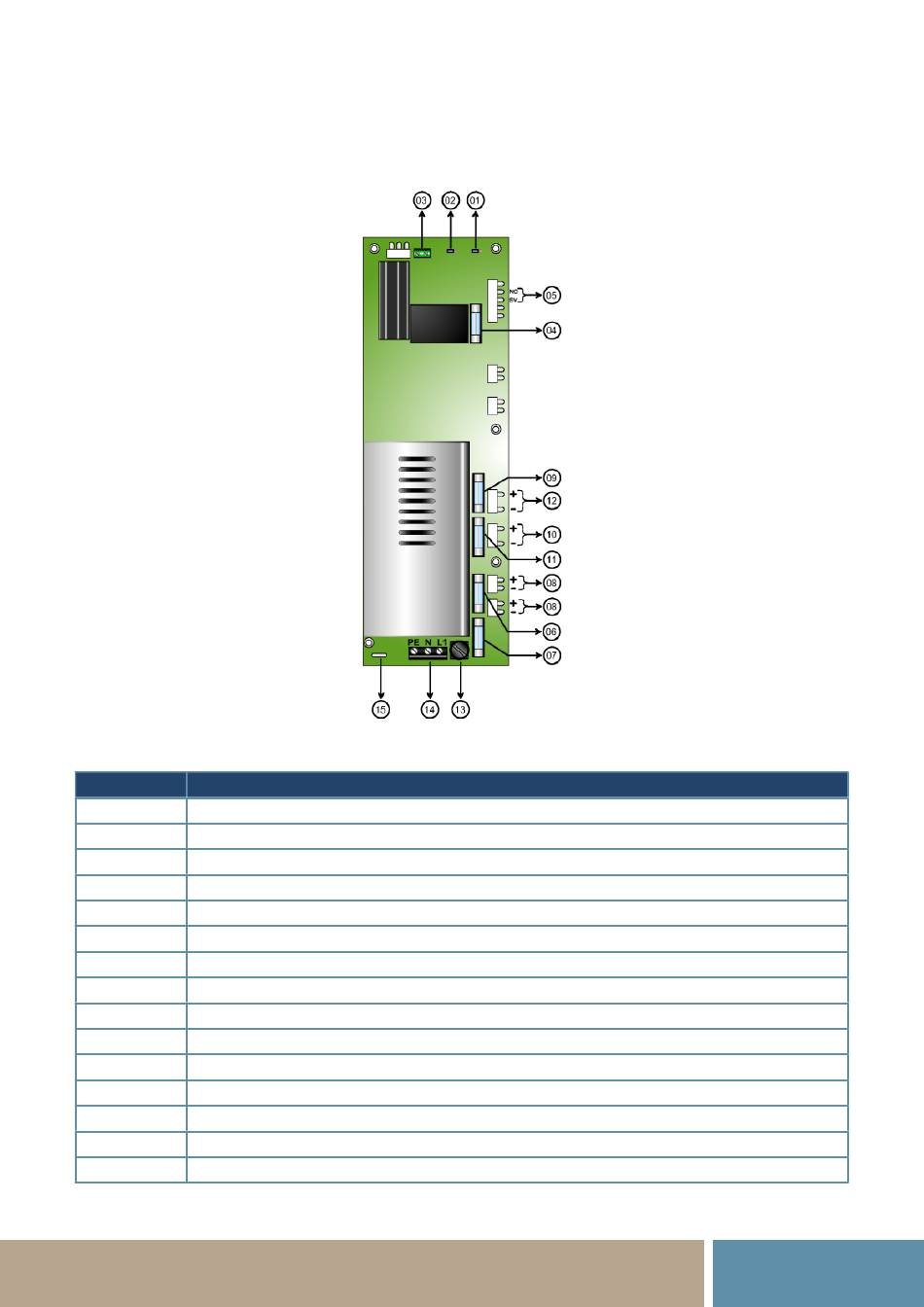

Abb. 5.7: Layout ABI 15011 G3
