4.6 TTA 1 (4 LED)

Das TTA 1 Anzeigemodul signalisiert den Betriebszustand des TAS­Link IV durch vier LEDs in der Gehäusefront.

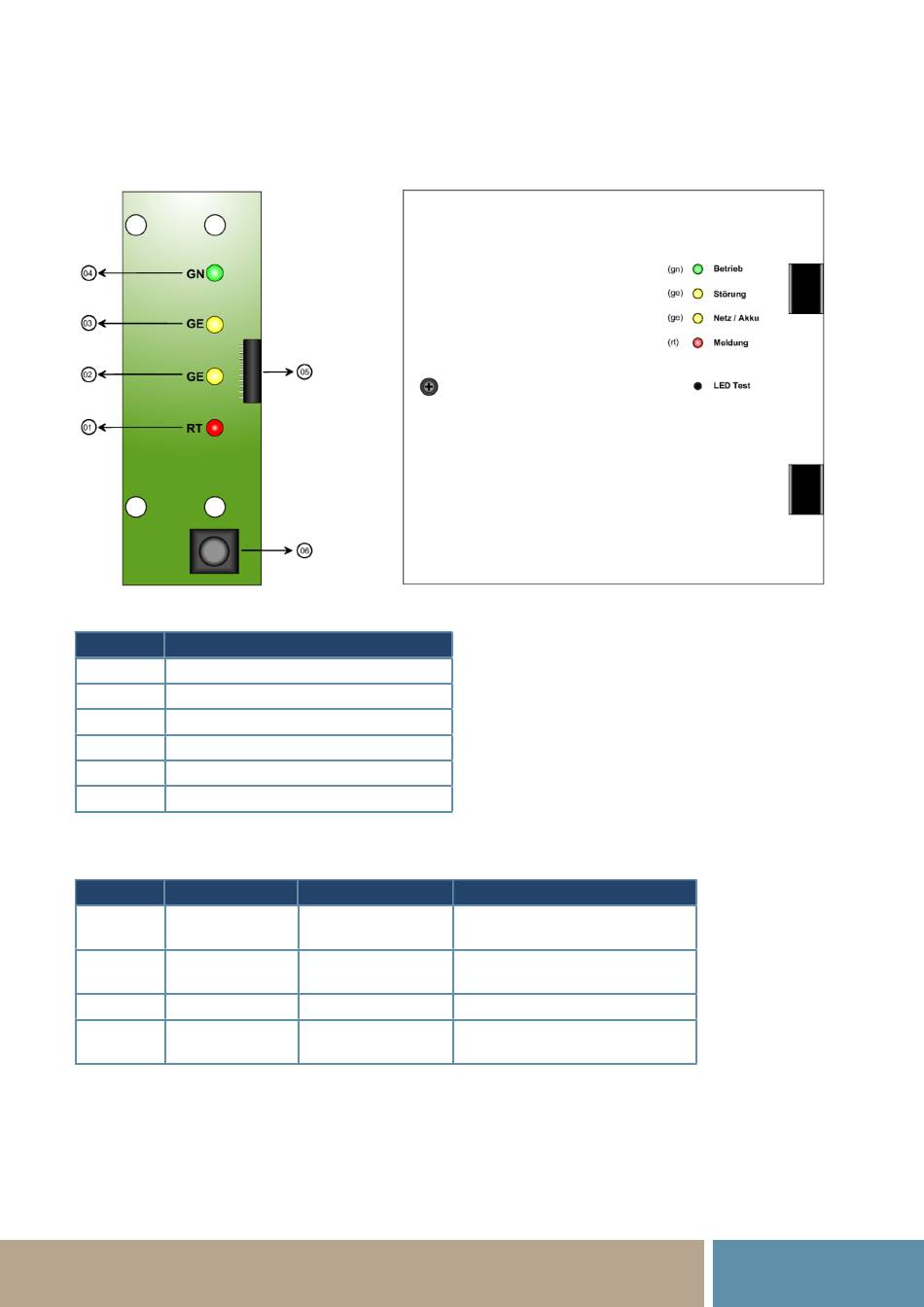

Abb. 4.8: Layout TTA 1
Nummer Funktion
01 Status­LED rot
02 Status­LED gelb 2
03 Status­LED gelb 1
04 Status­LED grün
05 Flachbandanschluss für Ansteuerung
06 Taster für den LED­Test
4.6.1 Status­LEDs
LED
gn
ge 1 keine Störung
ge 2 keine Störung
Warteschlange
rt
gn = grün | ge = gelb | rt = rot
Telefonbau Arthur Schwabe GmbH & Co. KG · Langmaar 25 · 41238 Mönchengladbach · Tel. +49 2166 858-0 · www.tas.de
Aus Ein
Gerät/LED Betrieb/
defekt/aus Ruhezustand
Störung Netz
Meldung
leer anstehend
Abb. 4.9: TTA 1 in G4 / G4+
Blinkend
Wartung
Störung Weg/System/Übertr.
­
Erw.­Modul/Sabotage
Störung Akku
Meldung quittiert
