4.4 Eingänge auf Basisbaugruppe
Kurzschluss­Linie (Öffner­Kontakt)
Im Ruhezustand ist die Linie kurzgeschlossen. Eine Unterbrechung führt zur Alarmauslösung.
10 kΩ / 2,7 kΩ
Im Ruhezustand ist die Linie mit 10 kΩ / 2,7 kΩ abgeschlossen. Eine Abweichung von ≥ 40 % führt zur Alarmaus­
lösung.
Sabotageüberwacht
Ruhezustand
Auslösezustand
Sabotagezustand
Telefonbau Arthur Schwabe GmbH & Co. KG · Langmaar 25 · 41238 Mönchengladbach · Tel. +49 2166 858-0 · www.tas.de

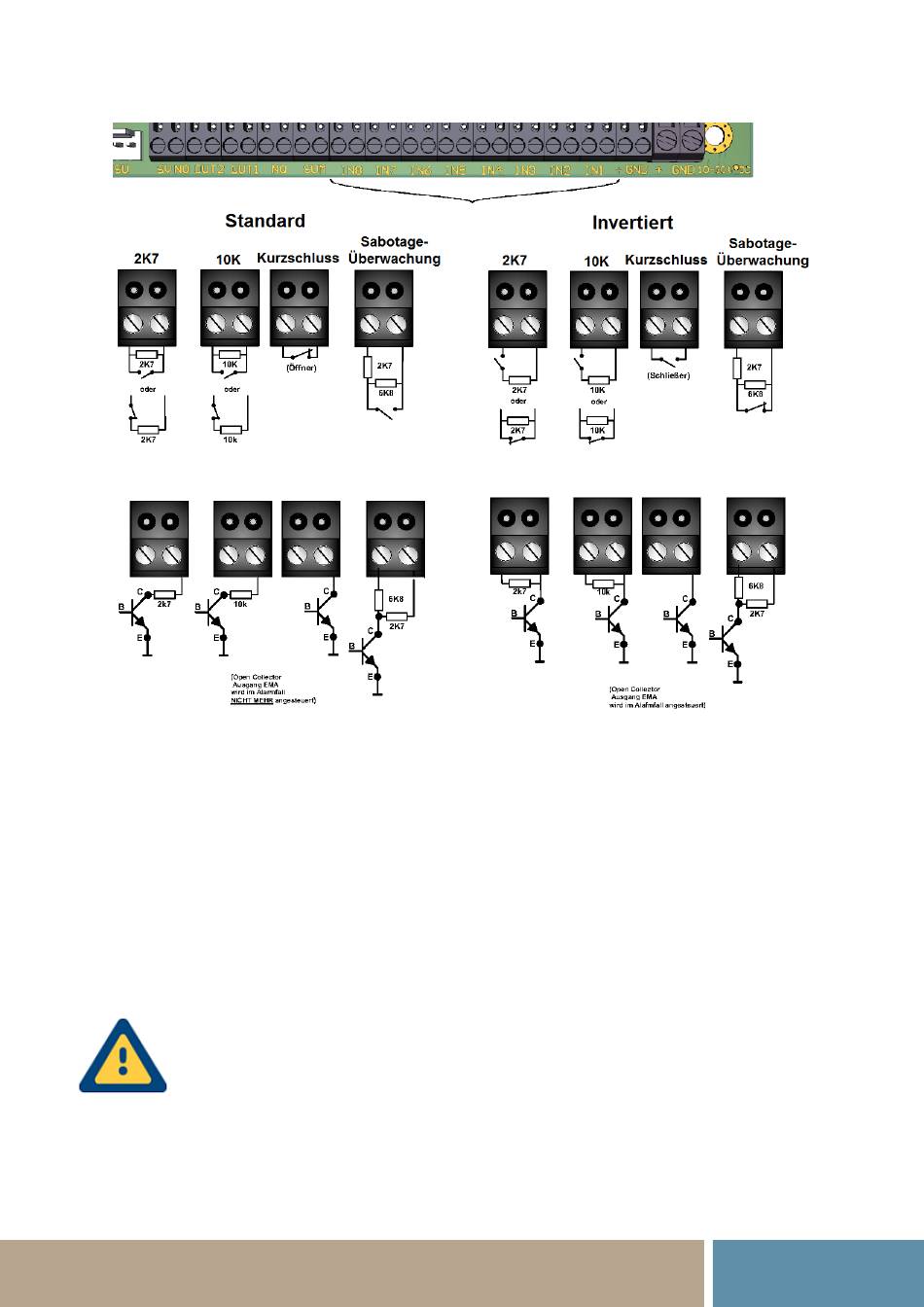

Abb. 4.6: Beschaltungsvarianten der Linieneingänge
10 kΩ ± 40 %
2,7 kΩ ± 40 %
alle Widerstandswerte außerhalb des definierten Bereichs
Achtung!
Um Open­Collector­Linien anschalten zu können, muss die Spannungsversorgung
des TAS­Link IV über die GMA erfolgen.
26
