5.4 Netzgerät NT360­12/E
Die Spannungsversorgung im Gehäuse G4/+ erfolgt über das Netzteil NT 360­12/E. Der maximale Ausgangsstrom
liegt bei 2,0 A.
Nummer
01
02
03
04
05
06
07
Telefonbau Arthur Schwabe GmbH & Co. KG · Langmaar 25 · 41238 Mönchengladbach · Tel. +49 2166 858-0 · www.tas.de
Funktion
Störrelais
Sicherung Akku 12 V DC (F 3,15 A L 250 V)
Akkuanschluss + ­ (nur 12 V DC Akkus von 1–12 Ah)
Spannungsausgang 12 V DC max. 2 A inkl. Ladestrom
Sicherung 230 V AC (T 1 A H 250 V)
Netzanschluss 230 V AC 50 Hz (L N PE) max. 2,5 mm
Anschluss Spannungsüberwachung (auf PSU zur TLV 1)

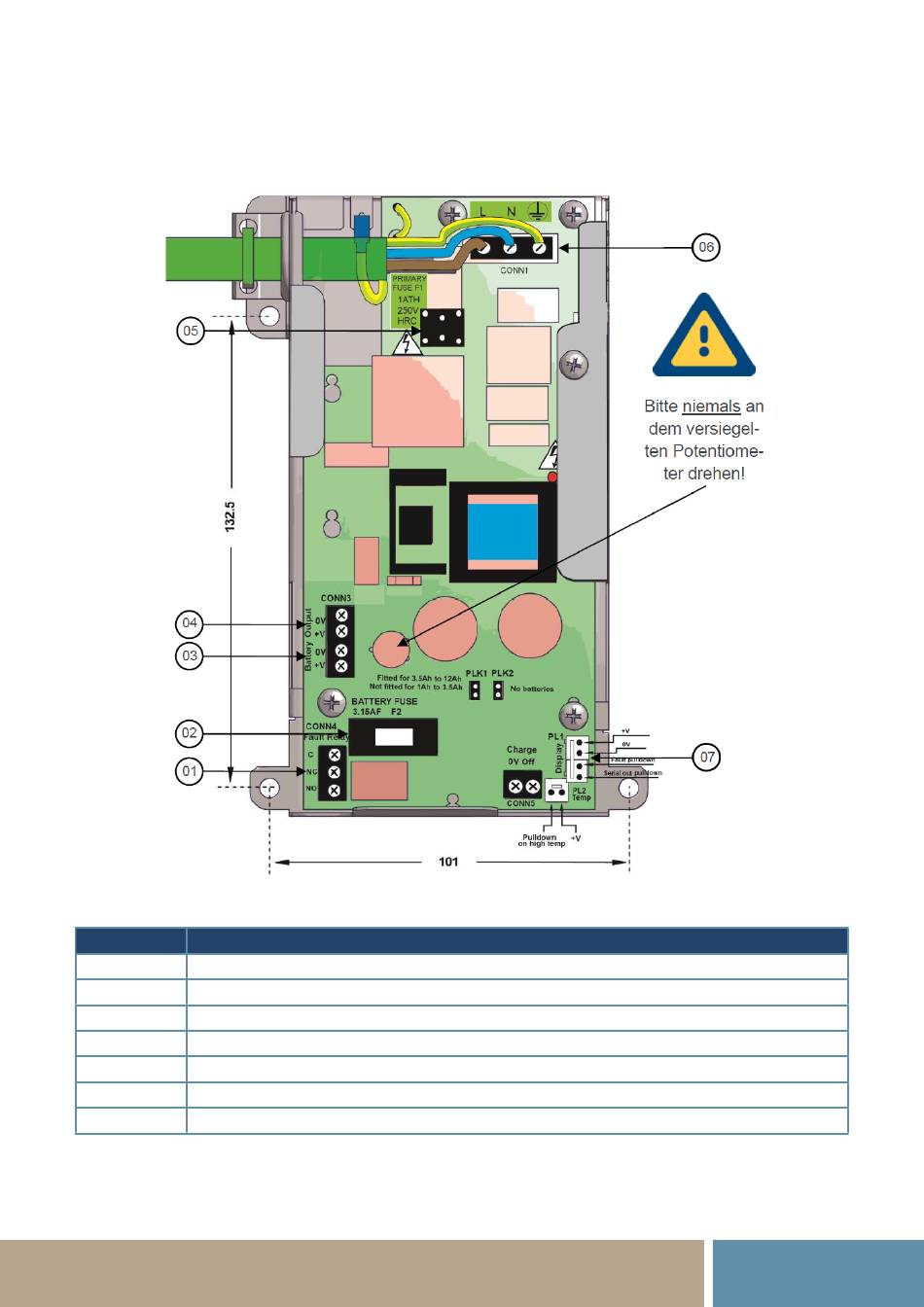

Abb. 5.3: Layout NT360­12/E
