4.8 TEL 1

Die Baugruppe TEL 1 arbeitet im 2G­, 3G­ und 4G­Netz und kann für das mobile Internet, SMS und Sprachanrufe
genutzt werden.
Nummer
01
02
03
04
05
06
4.8.1 Status­LED
Blinkrythmus
Aus
200 ms an / 1800 ms aus
1800 ms an / 200 ms aus
125 ms an / 125 ms aus
Telefonbau Arthur Schwabe GmbH & Co. KG · Langmaar 25 · 41238 Mönchengladbach · Tel. +49 2166 858-0 · www.tas.de
Funktion
Steckverbinder für Aufnahme auf TLV 1 (E1 oder E2)
Befestigungswinkel
SIM­Karten­Slot zur Aufnahme einer Mini­SIM­Karte
Status­LED
Antennenanschluss (SMA­Buchse)
U.FL Koaxial­Antennenbuchse
Keine SIM/PIN, Netzsuche, Netzwerklogin
Achtung!
Bitte beachten Sie, dass der Empfangspegel nicht ausschlaggebend dafür ist, ob der
Übertragungsweg tatsächlich genutzt werden kann. Der Empfangspegel spiegelt nur
die momentane Stärke des Signals zwischen Antenne und Funkmast wider. Er ist
kein Indikator für die Verfügbarkeit des mobilen Internets oder sonstiger Dienste.
Die Funktionalität des Funknetzes obliegt alleine dem Netzbetreiber. Bei Fragen zu
Verfügbarkeit, Tarifen usw. wenden Sie sich bitte an Ihren Provider!

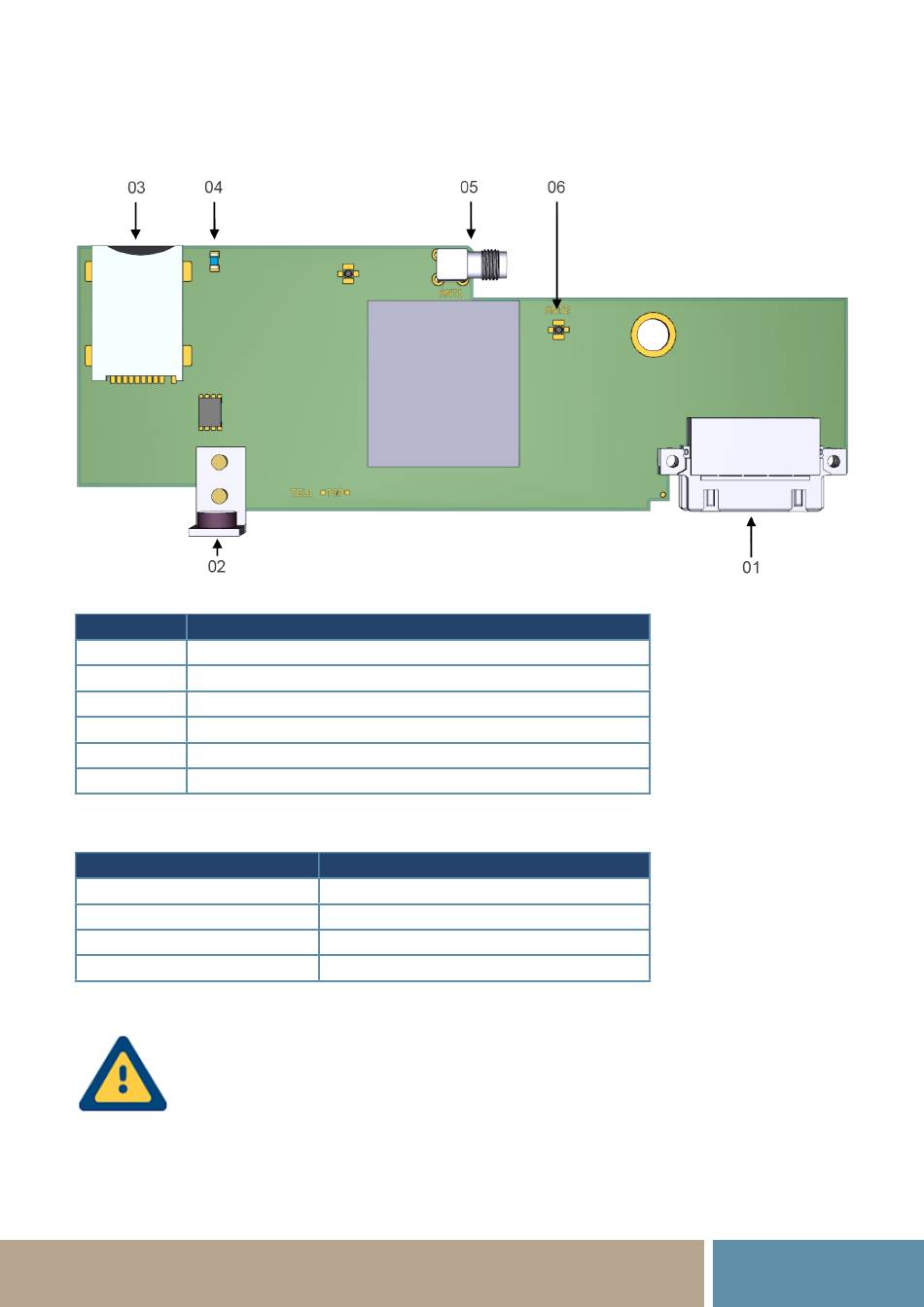

Abb. 4.11: Layout TEL 1
Bedeutung
defekt/stromlos/deaktiv
Idle­Mode/eingebucht
Datentransfer aktiv
