TAS Link IV Handbuch Seite 43

4.15.2 Belegung Buchsen XAT 1
4.15.2.1 V.11.1
Diese Buchse dient der Anschaltung von EETs über den V.11­Bus.

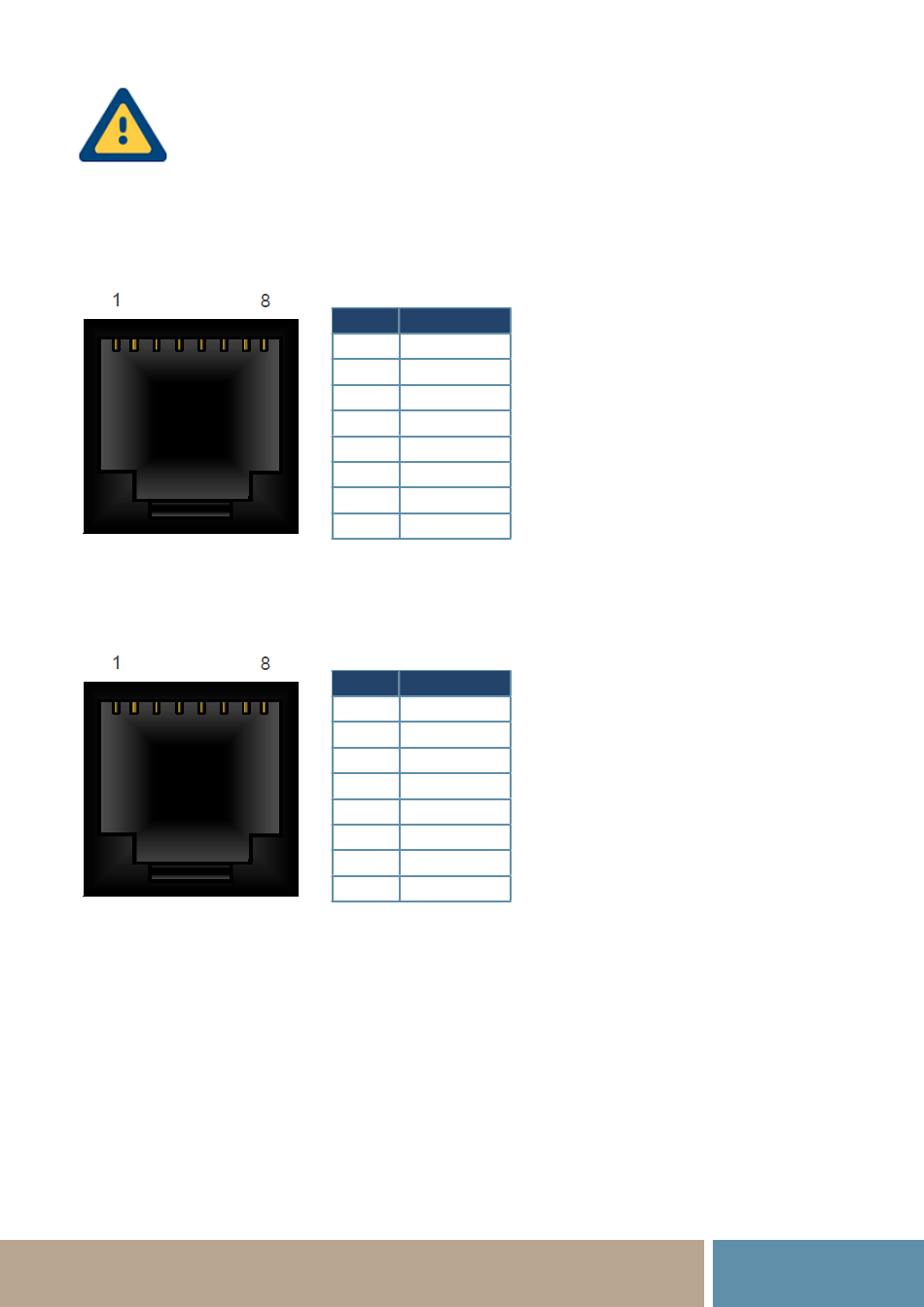

Abb. 4.27: V.11.1 Belegung RJ­45
4.15.2.2 V.11.4
Diese Buchse dient der Anschaltung einer EET mit Multilock über den V.11­Bus.
Abb. 4.28: V.11.4 Belegung RJ­45
Telefonbau Arthur Schwabe GmbH & Co. KG · Langmaar 25 · 41238 Mönchengladbach · Tel. +49 2166 858-0 · www.tas.de
Achtung!
Wird eine EET mit Multi­Lock verwendet, ist diese EET nur an die RJ45­Buchse
V.11­4 anzuschließen. Die maximale Leitungslänge beträgt 1000 m.
PIN
1
2
3
4
5
6
7
8
PIN
1
2
3
4
5
6
7
8
Belegung
RX +
RX ­
TX +
GND
+24 V
TX ­
nicht belegt
nicht belegt
Belegung
RX +
RX ­
TX +
nicht belegt
nicht belegt
TX ­
V ­
V +
