4.16 XVT 3 ­ Adapter
Der XVT­Adapter ist ein aktives Interface zur Anschaltung von bspw. einer im VdS­Protokoll arbeitenden GMA oder
dem Fernzugang­Seriell (FzS) etc. Er ist in zwei unterschiedlichen Ausführungen (je nach Schnittstelle) erhältlich.
Welcher Adapter eingesetzt werden muss, hängt vom jeweiligen Anwendungsfall ab.
Nummer Funktion
01 D­Sub 9­polig (Belegung siehe unten)
02 RJ12­Stecker
03 10­Pol Wannenstecker
4.16.1 Belegung D­Sub männlich
Abb. 4.30: Pinbelegung D­Sub männlich
1 2
DCD RXD
Telefonbau Arthur Schwabe GmbH & Co. KG · Langmaar 25 · 41238 Mönchengladbach · Tel. +49 2166 858-0 · www.tas.de
43

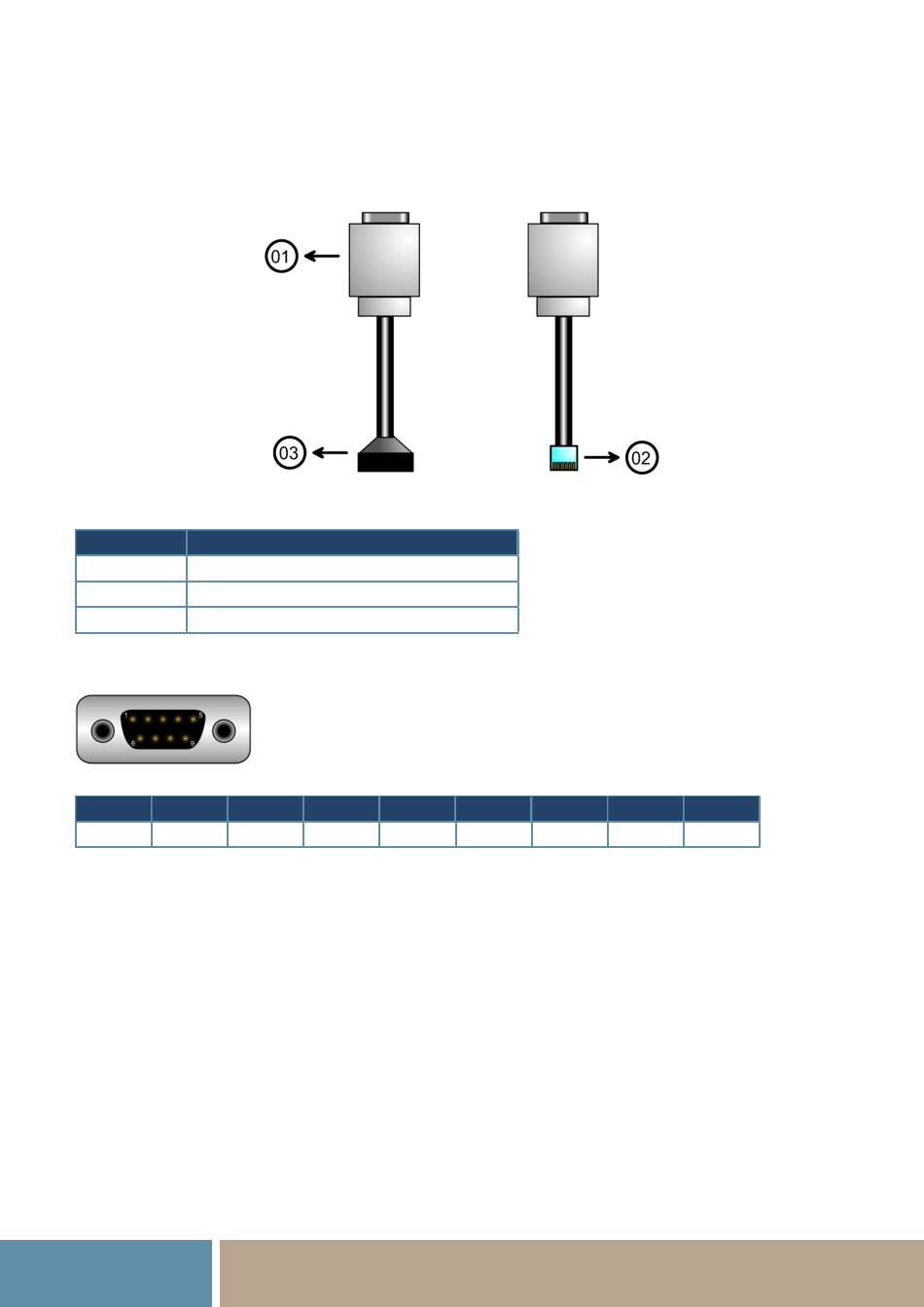

Abb. 4.29: XVT 3
3 4 5
TXD DTR GND
6 7 8
DSR RTS CTS
9
RI
