4.24 YPR 1

Über die YPR 1 werden Terminal­Modems mit Strom versorgt. Die YPR 1 wird an einen Ausgang des TAS­Link IV
angeschlossen, um das Modem bei Bedarf neu zu starten oder bei länger andauernder Wegestörung zu Energie­
sparzwecken abzuschalten.
Nummer Funktion
01 Spannungseingang von TLV 1
02 Spannungsausgang zu Terminal­Modem (RJ12 12 V DC)
03 Schaltkontakt von TLV 1 z. B. OUT 1 (Reset, Abschaltung usw.)
04 Jumper (muss gesetzt sein)
Telefonbau Arthur Schwabe GmbH & Co. KG · Langmaar 25 · 41238 Mönchengladbach · Tel. +49 2166 858-0 · www.tas.de
55

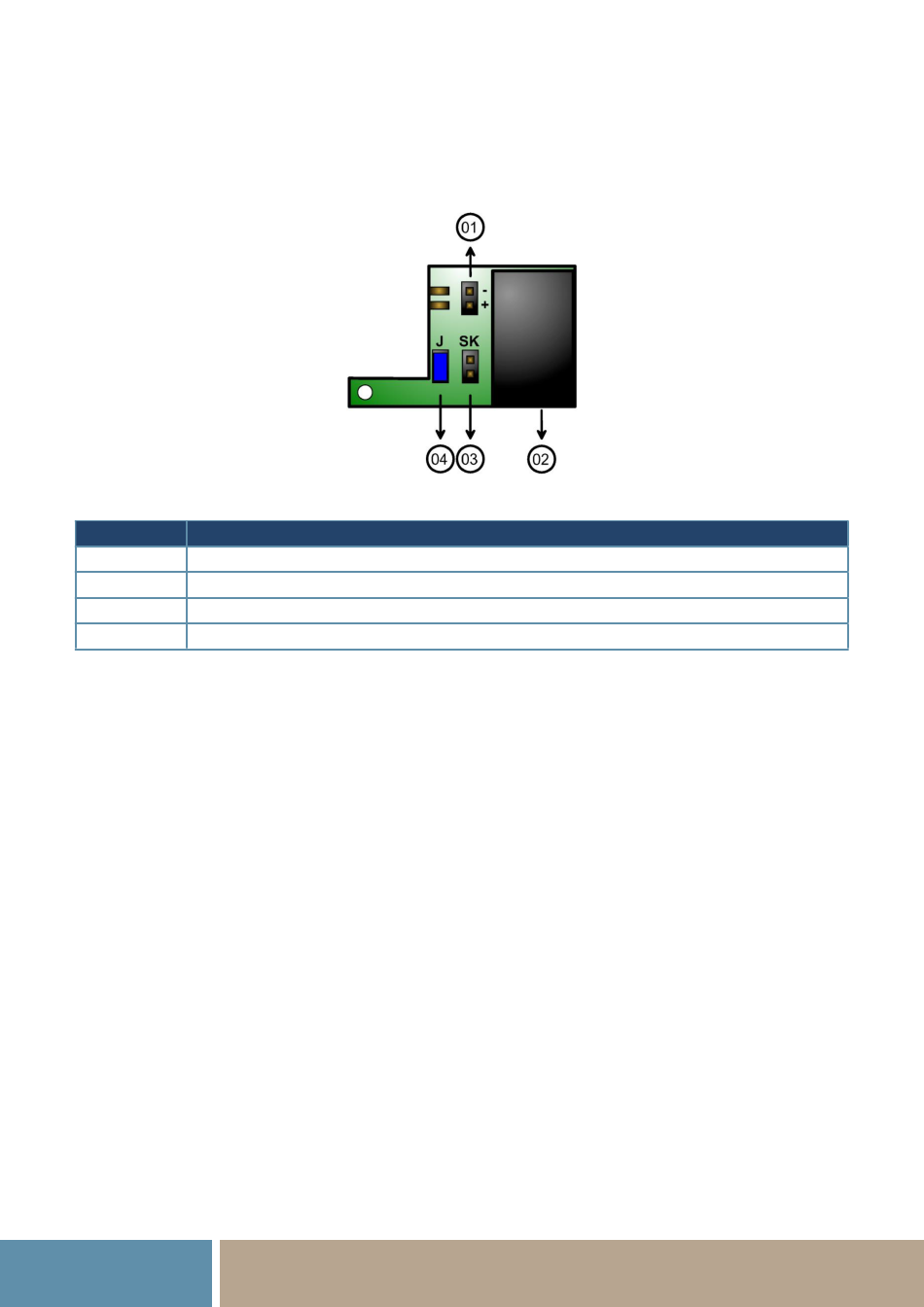

Abb. 4.47: Layout YPR 1
