3.2 Netzanschluss

3.2.1 Allgemeine wichtige Hinweise

Bitte lesen Sie die folgenden wichtigen Hinweise aufmerksam vor Beginn der Montagearbeiten durch.
• Alle Montagearbeiten sind ohne Betriebs­ und Akkuspannung durchzuführen.
• Entladen Sie sich vor Beginn der Montagearbeiten durch berühren von geerdeten Metallteilen, um Schäden
an Halbleiterbauteilen durch elektrostatische Entladungen (ESD) zu vermeiden.
• Alle Netzgeräte dürfen nur mit Schutzleiteranschluss (PE) angeschlossen werden.
• Die Netzanschlussleitung ist an den Anschlussklemmen durch eine Zugentlastung zu sichern.
• Ist keine Trennvorrichtung im Versorgungsstromkreis vorhanden, so dient die Gebäudesicherung als Trenn­
vorrichtung.
• Die Trennvorrichtung muss leicht erreichbar sein.
• Bei Einphasen­Einrichtungen muss die Trennvorrichtung beide Pole gleichzeitig trennen, allerdings darf zur
Trennung des Phasenleiters eine einpolige Trennvorrichtung verwendet werden, sofern der Neutralleiter im
Versorgungsstromkreis zuverlässig zu identifizieren ist. Bei Einrichtungen mit nur einer einpoligen Trennvor­
richtung, bei denen sich der Neutralleiter im Versorgungsstromkreis nicht eindeutig identifizieren lässt, ist eine
zusätzliche zweipolige Trennvorrichtung in der elektrischen Anlage des Gebäudes vorzusehen.
• Alle im Systemgehäuse ankommenden Meldekabel müssen über das Gehäuse geerdet werden.
3.2.2 C­TEC NT560­12/E
3.2.2.1 Installationskabel
Für eine ordnungsgemäße Installation der 230 V AC Zuleitung sind die Kabeltypen NYM­J 3 x 1,5 oder 2,5 zu ver­
wenden.
Typ
NYM­J
NYM­J
Die Aderenden sind ca. 8 mm abzuisolieren, bevor sie in den Klemmblock gesteckt werden.
Telefonbau Arthur Schwabe GmbH & Co. KG · Langmaar 25 · 41238 Mönchengladbach · Tel. +49 2166 858-0 · www.tas.de
Achtung!
Der Netzanschluss darf nur durch Elektrofachkräfte oder elektrotechnisch unterwie­
senes Personal durchgeführt werden.
Adern Cu Querschnitt
2
3 1,5 mm
2
3 2,5 mm

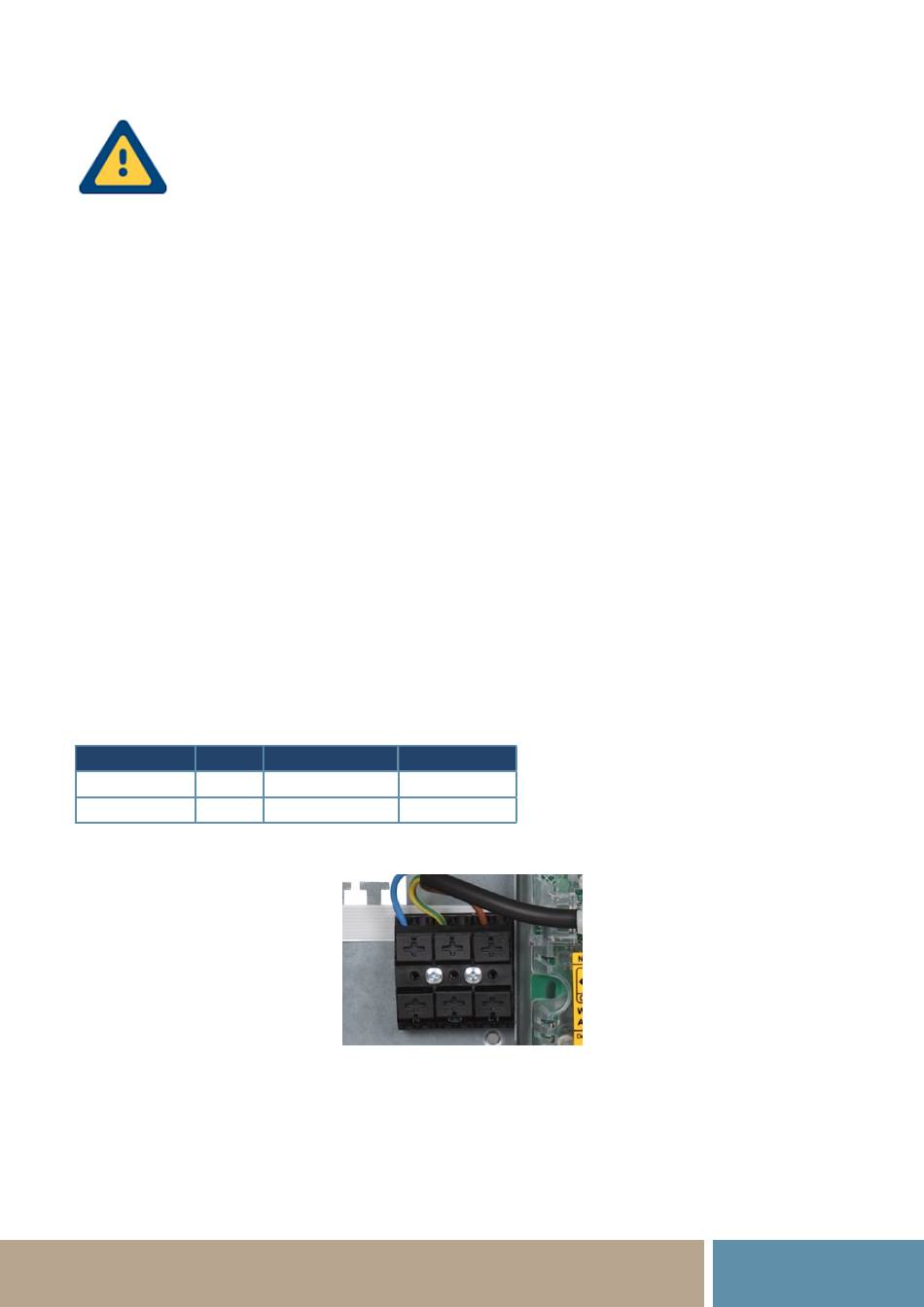

Abb. 3.7: Klemmblock 230 V Zuleitung
Absicherung
10 A
16 A
