4.19 XKT 1

Die XKT 1 erweitert das TAS­Link IV um 8 weitere Ein­ und 2 weitere Ausgänge.
Nummer
01
02
03
04
05
06
07
08
4.19.1 Adressierung
Telefonbau Arthur Schwabe GmbH & Co. KG · Langmaar 25 · 41238 Mönchengladbach · Tel. +49 2166 858-0 · www.tas.de
Funktion
6 poliger Steckverbinder für Aufnahme auf TLV 1
10 poliger Steckverbinder für Aufnahme auf TLV 1
Adressierschalter
Betriebs­LED
Status­LED OUT2
Schaltausgänge OUT1 & OUT2 (max. 1 A 30 V)
Status­LED OUT1
Eingänge IN1 – IN8

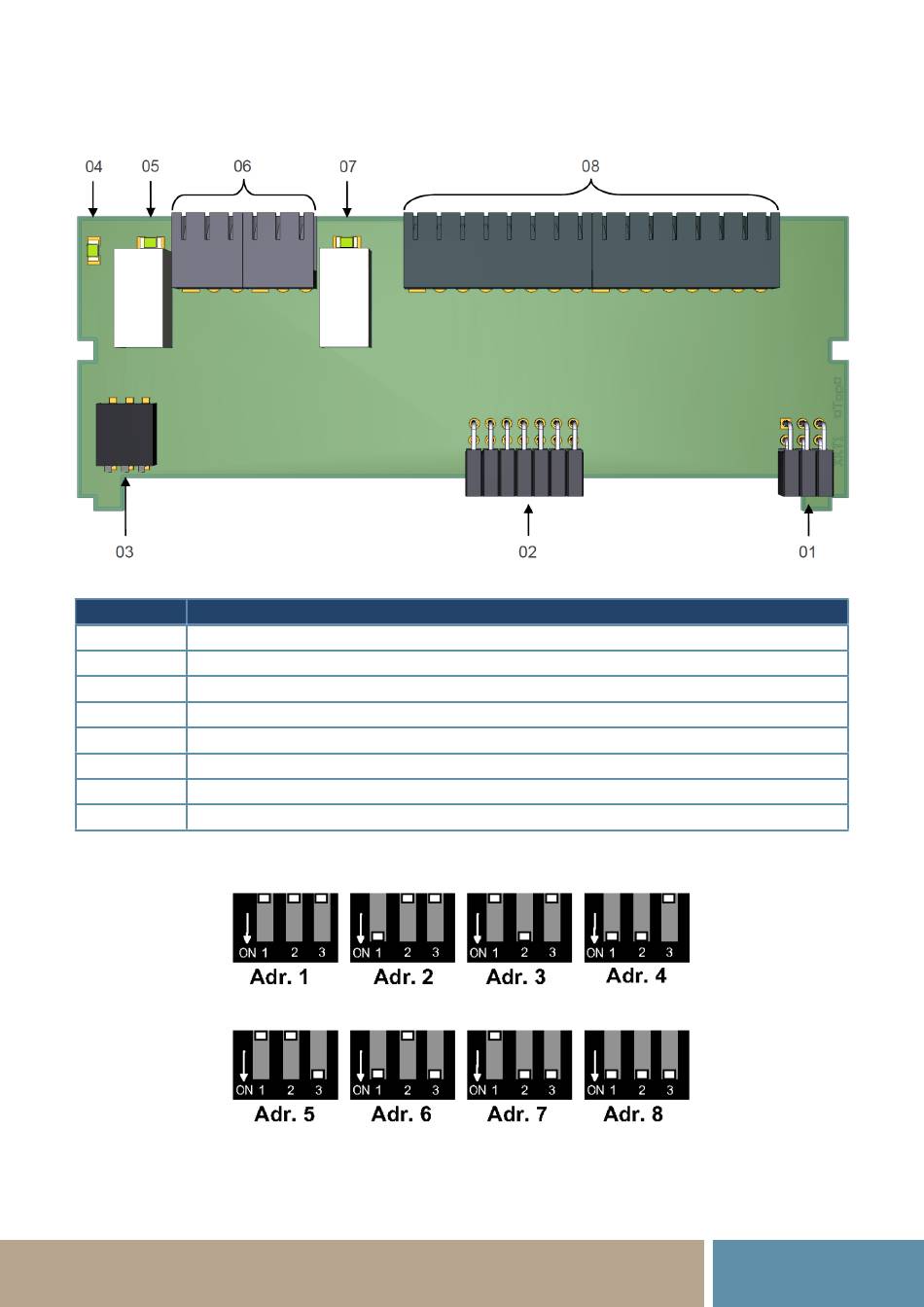

Abb. 4.38: Layout XKT 1
Abb. 4.39: Adressierschalter
