6.48 Ports ­ XBT
Die XBT verfügt über zwei zweckgebundene Relais zur Anschaltung an die BMA. Diese dienen zur Quittierung von
Meldungen und zur Signalisierung von Störungen. Darüber hinaus stehen zwei Ports zur Verfügung, die, wie in
Kapitel 6.45 ­ Ports ­ Allgemein beschrieben, konfiguriert werden können.

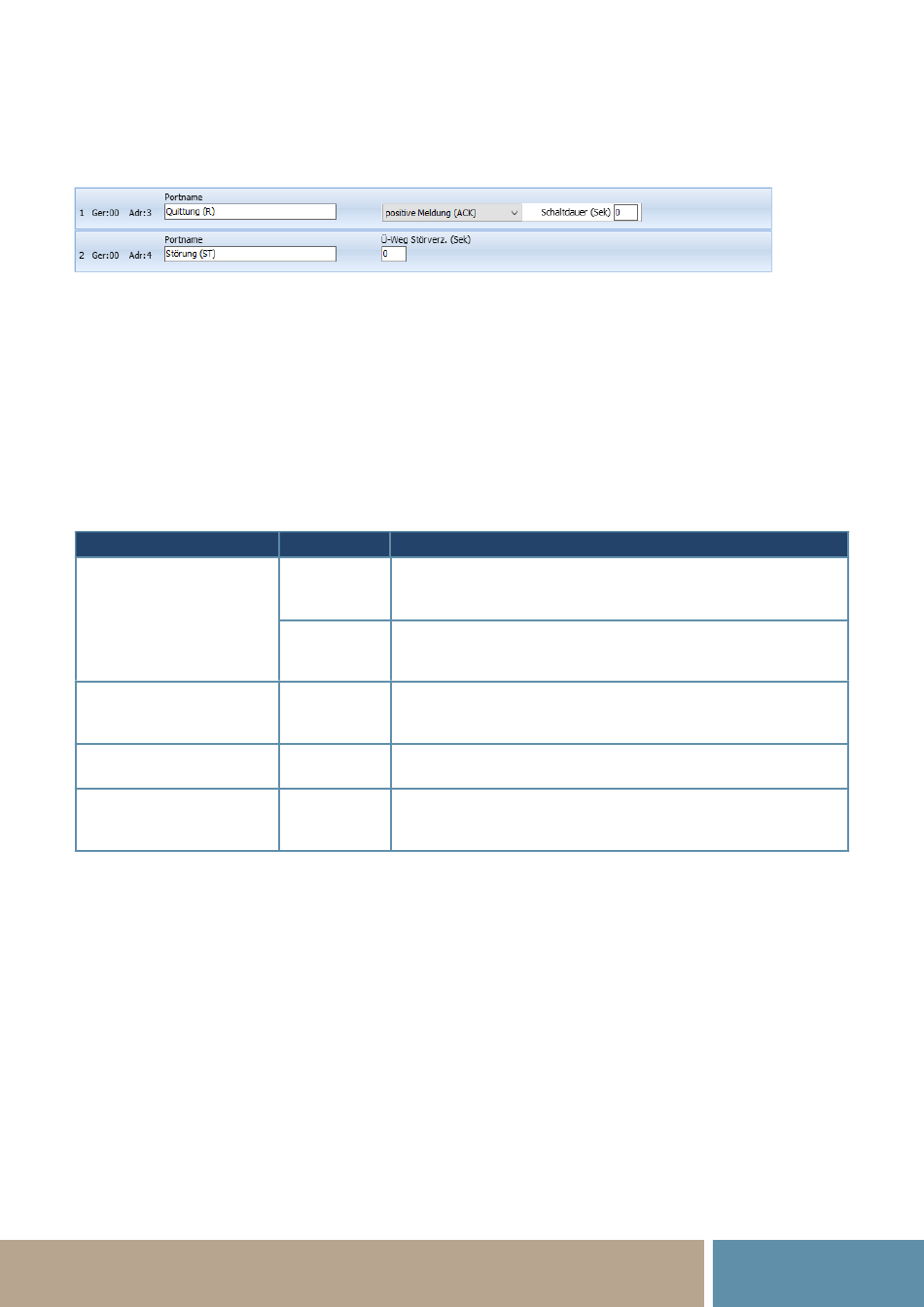

Abb. 6.104: Konfiguration XBT Ports
6.48.1 Ger: Adr:
Anzeige der aktuellen Gerätenummer und Adresse. Die Nummerierung kann geändert werden, wie in Kapitel
6.9.4.1 ­ Übertragungsart beschrieben.
6.48.2 Beschreibung
Freitext zur Beschreibung.
6.48.3 Funktionen Quittungsport R
Funktion
Positive Meldung (ACK)
Ab Alarm bis Rückstellung
Nach Rückstellung BMZ
Negative Meldung (NAK)
6.48.4 Störport ST
Das Störrelais schaltet in folgenden Fällen:
• Störung aller Übertragungswege
• Überspannungserkennung am BMA­Anschluss
• Störung am MDL/TF­Anschluss
6.48.4.1 Ü­Weg Störverzögerung
Die Auslösung des Störrelais wird bei einem Ausfall der Übertragungswege um die eingetragene Zeit verzögert.
Telefonbau Arthur Schwabe GmbH & Co. KG · Langmaar 25 · 41238 Mönchengladbach · Tel. +49 2166 858-0 · www.tas.de
(Gerät & Adresse)
Schaltdauer
0 s
≥ 1 s
­
≥ 1 s
≥ 1 s
Beschreibung
Das Relais schaltet, sobald die Quittung der Leitstelle (ACK)
empfangen worden ist. Die Rückstellung erfolgt bei Alarmrück­
stellung an der BMA.
Das Relais schaltet, sobald die Quittung der Leitstelle (ACK)
empfangen worden ist. Die Rückstellung erfolgt bei Ablauf der
eingestellten Schaltdauer.
Das Relais schaltet bei Alarmauslösung (unabhängig von
ACK/NAK und Linienverzögerung) und wird bei Alarmrückstel­
lung (unabhängig von ACK/NAK) zurückgestellt.
Das Relais schaltet nach Alarmrückstellung (unabhängig von
ACK/NAK) für die eingestellte Schaltdauer.
Das Relais schaltet nach Ablauf von Zeit bis Stör. (Sek), wenn
die Alarmauslösung nicht übertragen werden konnte, für die ein­
gestellte Schaltdauer (Sek).
