4.2 Abmessungen

4.2.1 TLV 1
Telefonbau Arthur Schwabe GmbH & Co. KG · Langmaar 25 · 41238 Mönchengladbach · Tel. +49 2166 858-0 · www.tas.de
Funktion
­ Erdungslasche
E1.1 Schnittstelle für TED 1
X7 Flachbandanschluss für das externe LED­Modul TTA 1
E1 Steckplatz für Wegemodule
E2 Steckplatz für Wegemodule
J1 Spannungsversorgung über I
2
X6 I C Schnittstelle für ABI­GMA
X3–X5 UART­Schnittstelle für Erweiterungsmodule (XKT/XBT/XRT)
2
C (gesetzt) oder extern (nicht gesetzt)

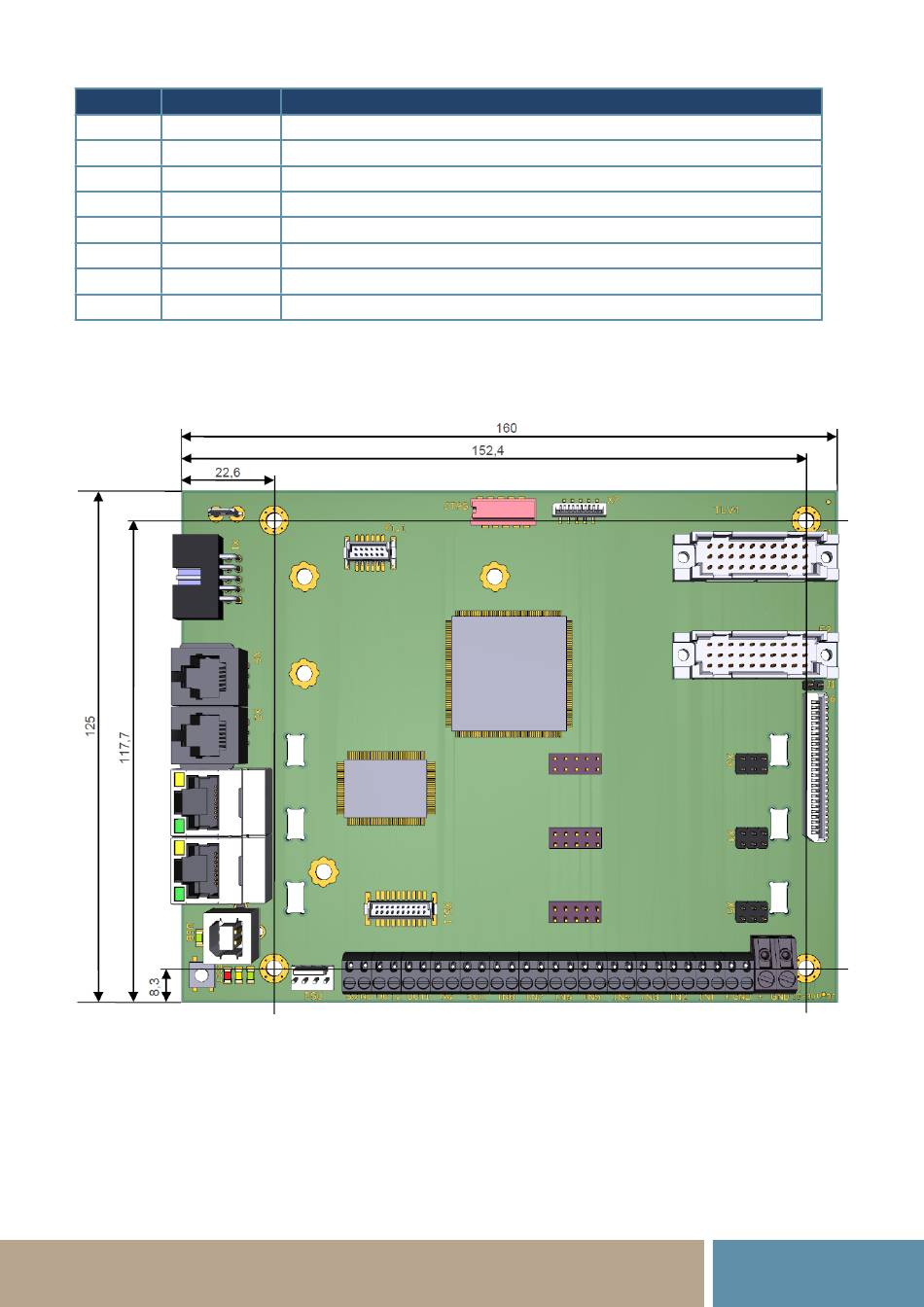

Abb. 4.2: Abmessungen TLV 1
