4.7 TED 1

Die TED 1 ist das interne DSL­Modem des TAS­Link IV und deckt die Frequenzbänder Annex B und Annex J ab.
Durch die TED 1 wird das TAS­Link IV zu einem notstromversorgten DSL­Router.
Nummer Funktion
01 Steckverbinder für Aufnahme auf TLV 1 (Steckplatz E1)
02 Status LED ETH­Link
03 Steckverbinder für Aufnahme auf TLV 1 (Steckplatz E1.1)
04 Befestigungswinkel
05 ETH­Buchse für DSL­Signal
06 Klemmanschluss a/b für DSL­Signal
07 Status LED blau (PPP­Einwahl)
08 Status LED grün (DSL­Training)
4.7.1 Status­LEDs
LED
Gerät/LED
Grün
defekt/aus
Keine
Blau
PPP­Einwahl
Automatische Modem­Abschaltung
Wenn die Baugruppe bei 230 V Spannungsausfall abgeschaltet werden soll, muss
unter Port ⇒ (0) TLV 1 bei einem Port die Funktion Power Down aktiviert werden.
Eine Verdrahtung ist nicht notwendig.
Telefonbau Arthur Schwabe GmbH & Co. KG · Langmaar 25 · 41238 Mönchengladbach · Tel. +49 2166 858-0 · www.tas.de
29

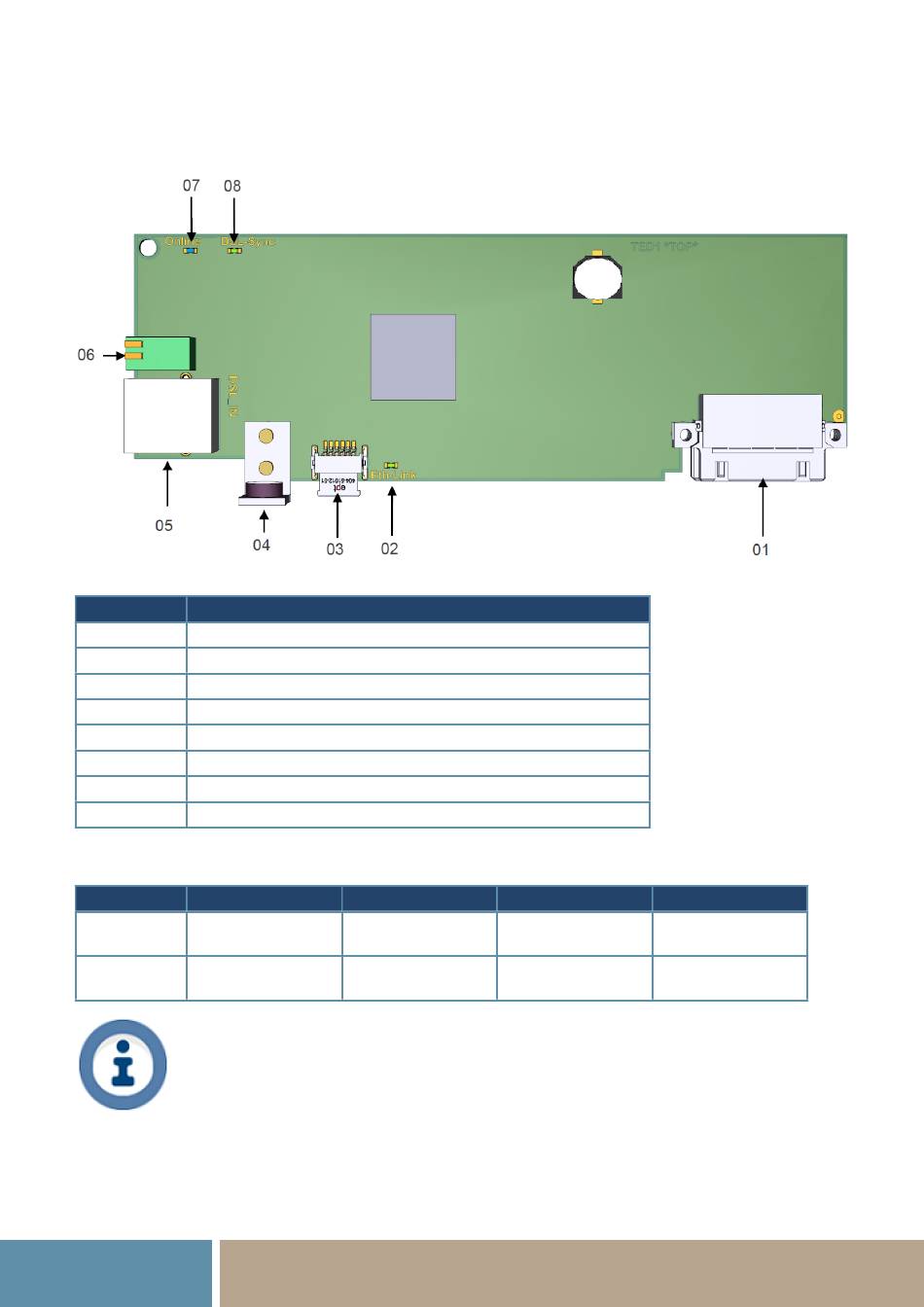

Abb. 4.10: Layout TED 1
Aus Ein
DSL Synchron
Aktive
PPP­Einwahl
Blinkend 2 Hz Blinkend 3,85 Hz
DSL­Signal wird
gesucht
­
Training
­
