Hardware; Übersicht Basisbaugruppe Tlv 1 - TAS Link IV Handbuch

4 Hardware

4.1 Übersicht Basisbaugruppe TLV 1
Nummer Bezeichnung
01 + / GND
02 IN 1–8
03 SUM
04 NQ
05 OUT 1 / 2
06 SV NO
07 X5.1
08 PSU
09 USB
10 RESET
11 IP 1
12 IP 0
13 X2
14 X9
15 X1
Telefonbau Arthur Schwabe GmbH & Co. KG · Langmaar 25 · 41238 Mönchengladbach · Tel. +49 2166 858-0 · www.tas.de
23

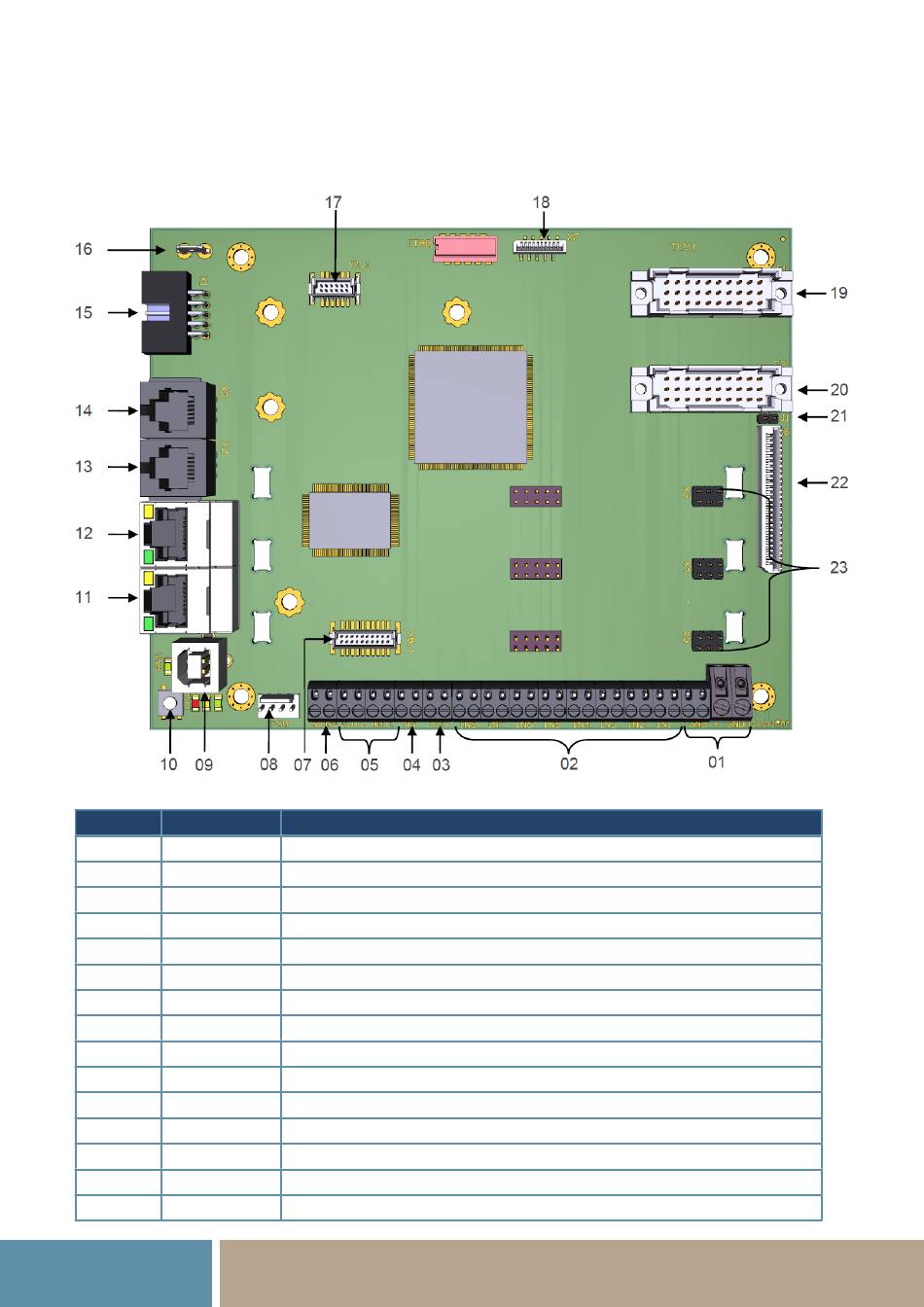

Abb. 4.1: Layout TLV 1
Funktion
Spannungsversorgung 10–30 V
Eingänge/Linien
Summenstörport – Öffner (max. 30 V/100 mA)
Negativ­Quittung – Öffner (max. 30 V/100 mA)
Schaltausgang – Schließer (max. 30 V/100 mA)
Spannungsüberwachung für NT 7500, ABI/Esser, NT360­12/E, NT560­12/E
Schnittstelle für PoE­Modul XEP 1
Spannungsüberwachung für NT560­12/E
Servicebuchse für Parametrierung (USB 2.0)
Reset­Taster
RJ45­Buchse 1
RJ45­Buchse 0
V.24 Schnittstelle (i. V. m. XVT3) für GMA­Komponenten/FzS
Schnittstelle für SLAT Netzteil
V.24 Schnittstelle für externe Erweiterungskarten/GMA/FzS
