4.14 TEI 1

Die TEI 1 erweitert das TAS­Link IV um den ISDN­Übertragungsweg.
Nummer
01
02
03
04
05
06
07
08
4.14.1 Status­LEDs und Belegung
Abb. 4.20: RJ­Buchsen auf TEI 1
LED
AMT
Intern
Telefonbau Arthur Schwabe GmbH & Co. KG · Langmaar 25 · 41238 Mönchengladbach · Tel. +49 2166 858-0 · www.tas.de
Funktion
Steckverbinder für Aufnahme auf TLV 1 (Steckplatz E1)
Befestigungswinkel
ISDN­Buchse Ausgang (intern z. B. TK­Anlage)
ISDN­Buchse Eingang (Amt)
ISDN­Klemmblock Ausgang (intern z. B. TK­Anlage)
ISDN­Klemmblock Eingang (Amt)
Status­LED ISDN Intern
Status­LED ISDN Amt
Aus
defekt/stromlos/deaktiv
defekt/stromlos/deaktiv

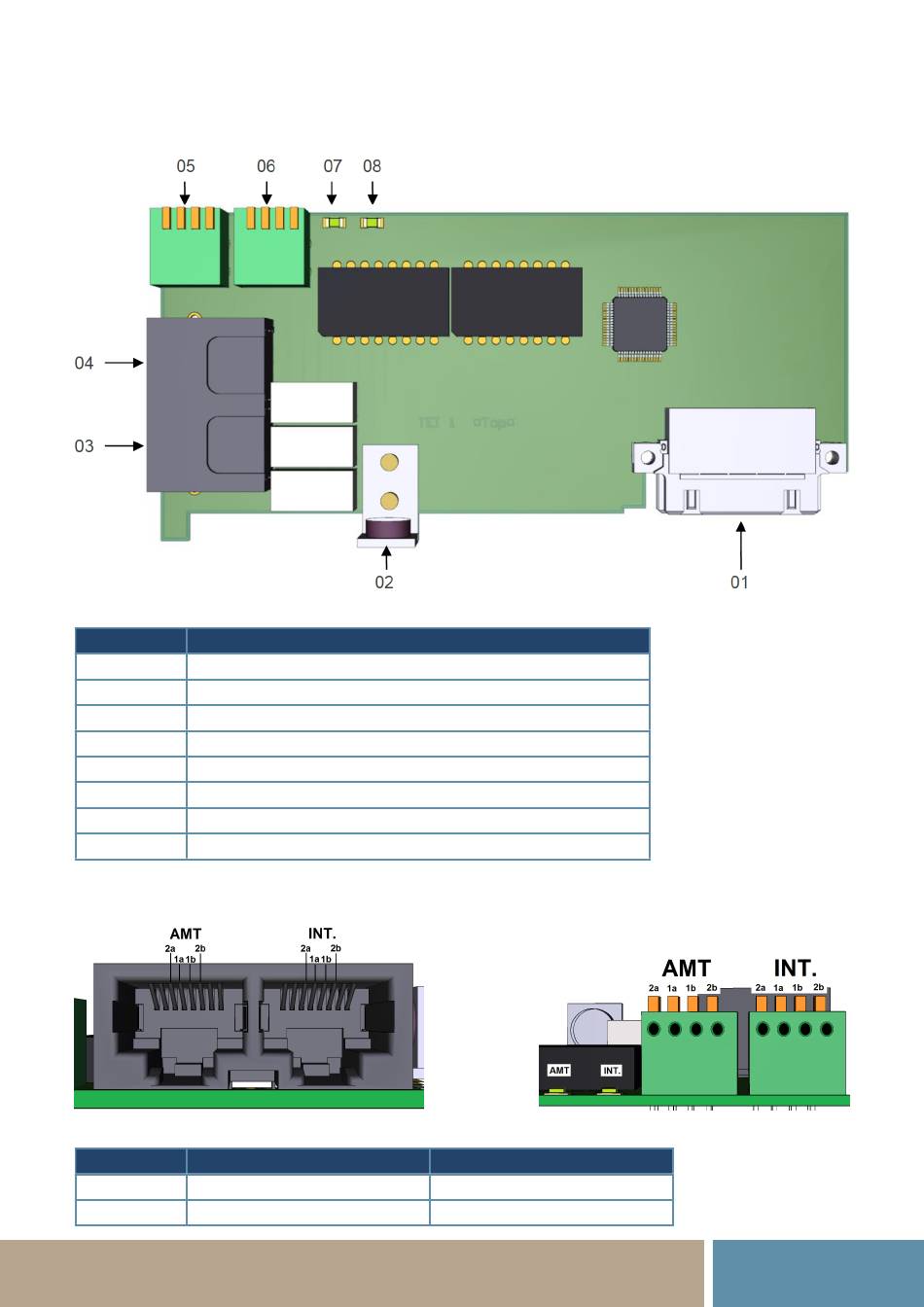

Abb. 4.19: Layout TEI 1
Ein
ISDN vorhanden (Schicht 2)
ISDN vorhanden (Schicht 2)
Abb. 4.21: Klemmblöcke auf TEI 1
