4.18 XBT 1

Mit Hilfe der XBT 1 können Brandmeldezentralen nach DIN 14675, EN 54­21 und EN 50136 an das TAS­Link IV
angebunden werden. Eine Anschaltung von Diodenmelder und Frequenzmeldern ist ebenfalls möglich.
Nummer Funktion
01 6 poliger Steckverbinder für Aufnahme auf TLV 1
02 Jumper J1 für Potentialtrennung von Rückmelde­ und Brandmeldeleitung
03 10 poliger Steckverbinder für Aufnahme auf TLV 1
04 Adressierschalter
05 Betriebs­LED 1
06 Fernschaltausgang 2 (F2) (max. 1 A 30 V)
07 Status­LED F2
08 Fernschaltausgang 1 (F) (max. 1 A 30 V)
09 Status­LED F
10 Störausgang (ST) (max. 1 A 30 V)
11 Status­LED ST
12 Rückmeldeleitung (R) (max. 1 A 30 V)
13 Status­LED R
Anschluss für Brandmeldedirektaufschaltung (12 V ± 15 % bei 500 Ω | 24 V ± 15 % bei 1 kΩ)
14
15 Anschluss für Dioden­ und Frequenzmelder
16 Betriebs­LED 2
Telefonbau Arthur Schwabe GmbH & Co. KG · Langmaar 25 · 41238 Mönchengladbach · Tel. +49 2166 858-0 · www.tas.de
45

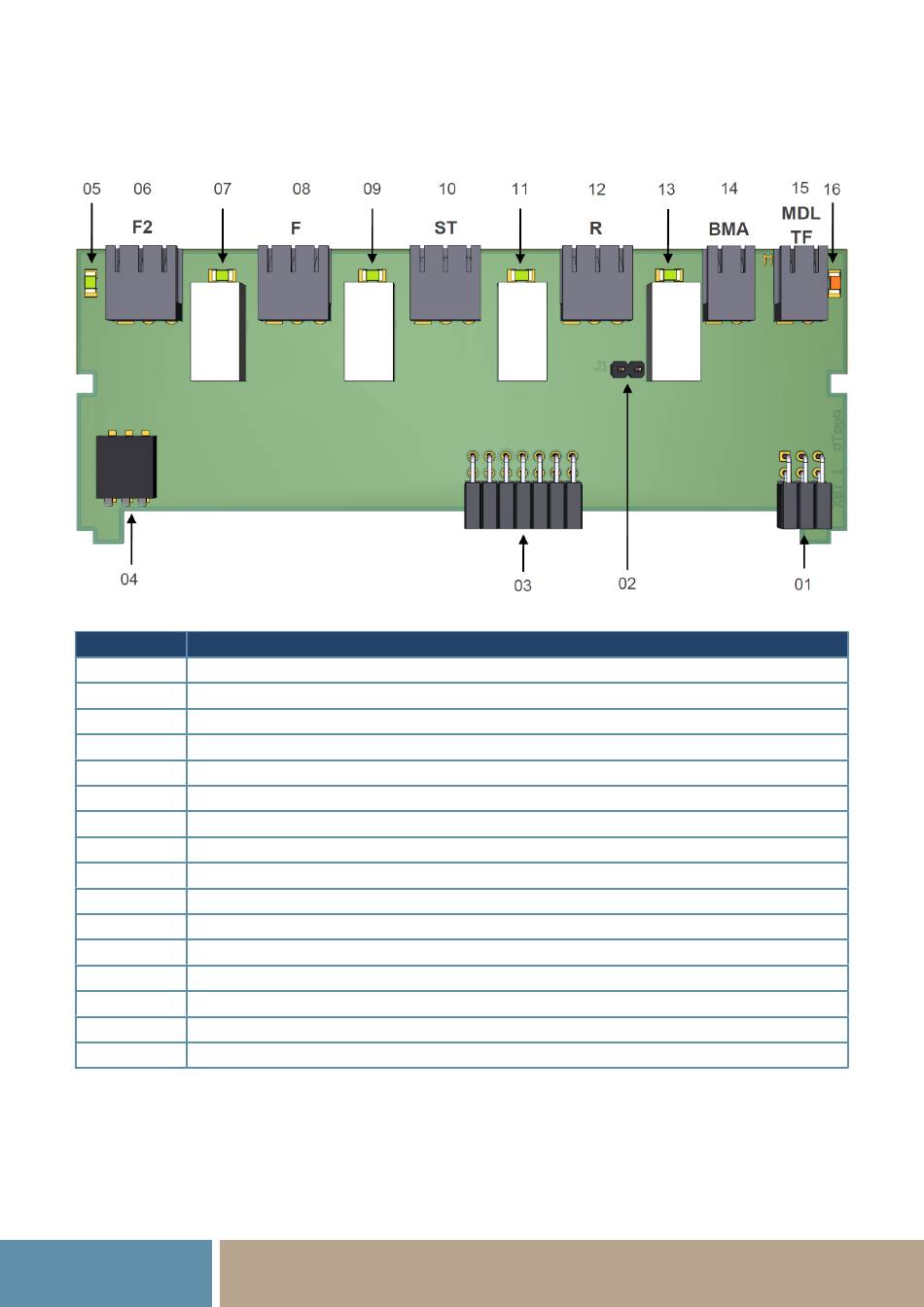

Abb. 4.33: Layout XBT 1
