8.7.3 Schnittstelle

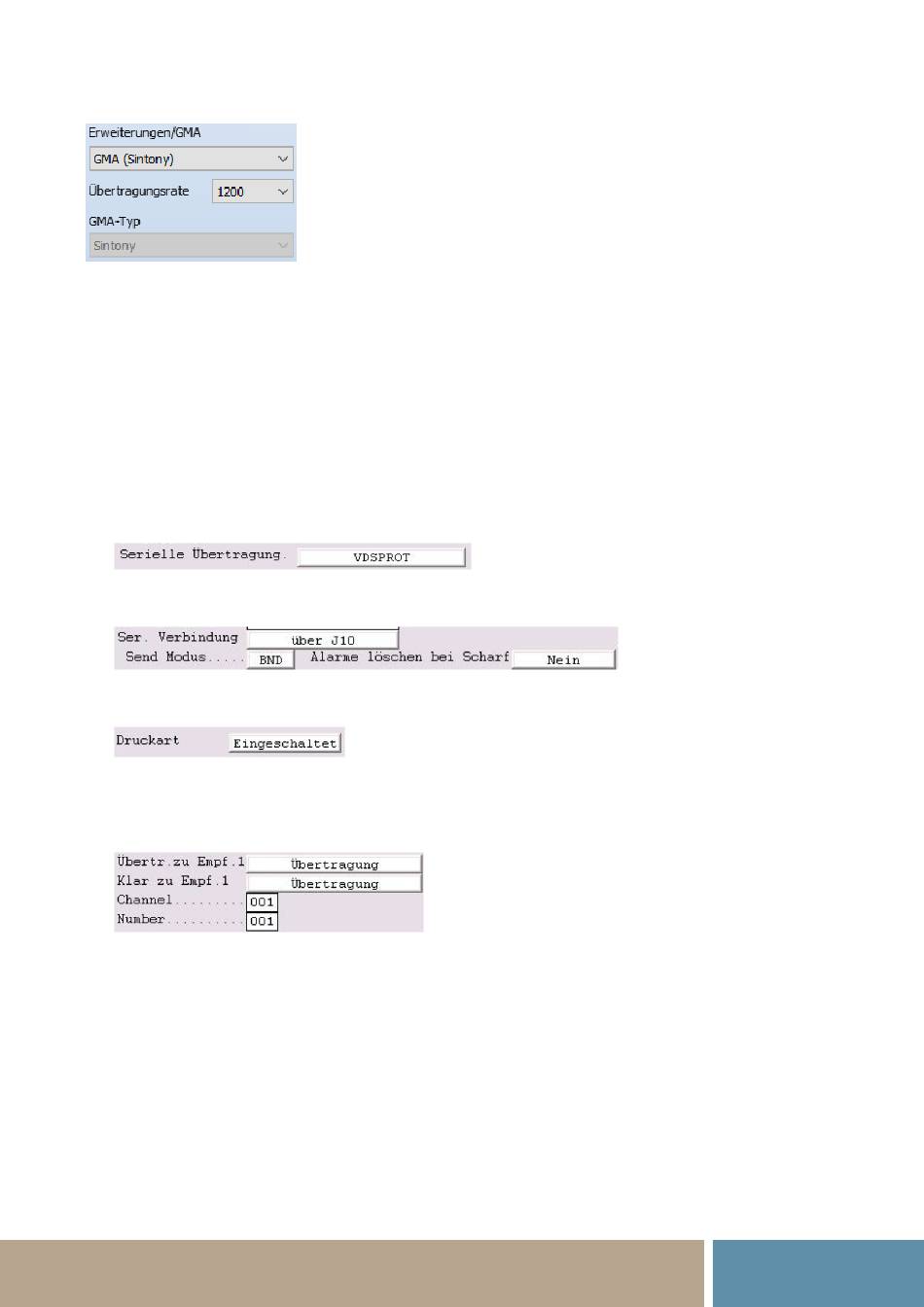

Abb. 8.9: Schnittstelle Sintony
8.7.4 Ziele für GMA Transparente Übertragung
8.7.4.1 Ziele
Über die Auswahlfelder werden zugelassene Empfänger der Meldung bestimmt.

8.7.5 Einstellungen Sylcom

Abschließend müssen in der Sintony­Parametrieroberfläche „Sylcom" folgende Einstellungen getätigt werden:
1. Stellen Sie in der Maske Empfänger die Serielle Übertragung auf VDSPROT.
Abb. 8.10: Einstellen des Protokolls
2. In der Maske System stellen Sie die Ser. Verbindung über J10 ein, sowie den Send Modus auf BND.
Abb. 8.11: Einstellen der seriellen Verbindung
3. Stellen Sie die Druckart auf Eingeschaltet.
Abb. 8.12: Einstellen der Druckart
4. Abschließend müssen in der Maske System Übertragungslinien die Werte Übertr. zu Empf.1 und Klar zu
Empf.1 auf Übertragung gestellt werden. Darüber hinaus können der Channel (Liniennummer) die Number
(Adresszusatz) eingetragen werden.
Abb. 8.13: Einstellen der Übertragungslinien
Telefonbau Arthur Schwabe GmbH & Co. KG · Langmaar 25 · 41238 Mönchengladbach · Tel. +49 2166 858-0 · www.tas.de
Die GMA wird an Schnittstelle X3–X5 des
TAS­Link IV konfiguriert.
8.7.3.1 Übertragungsrate
Vorgabe der Übertragungsrate in Baud.
8.7.3.2 GMA Typ
Auswahl des Typs der verwendeten GMA.
