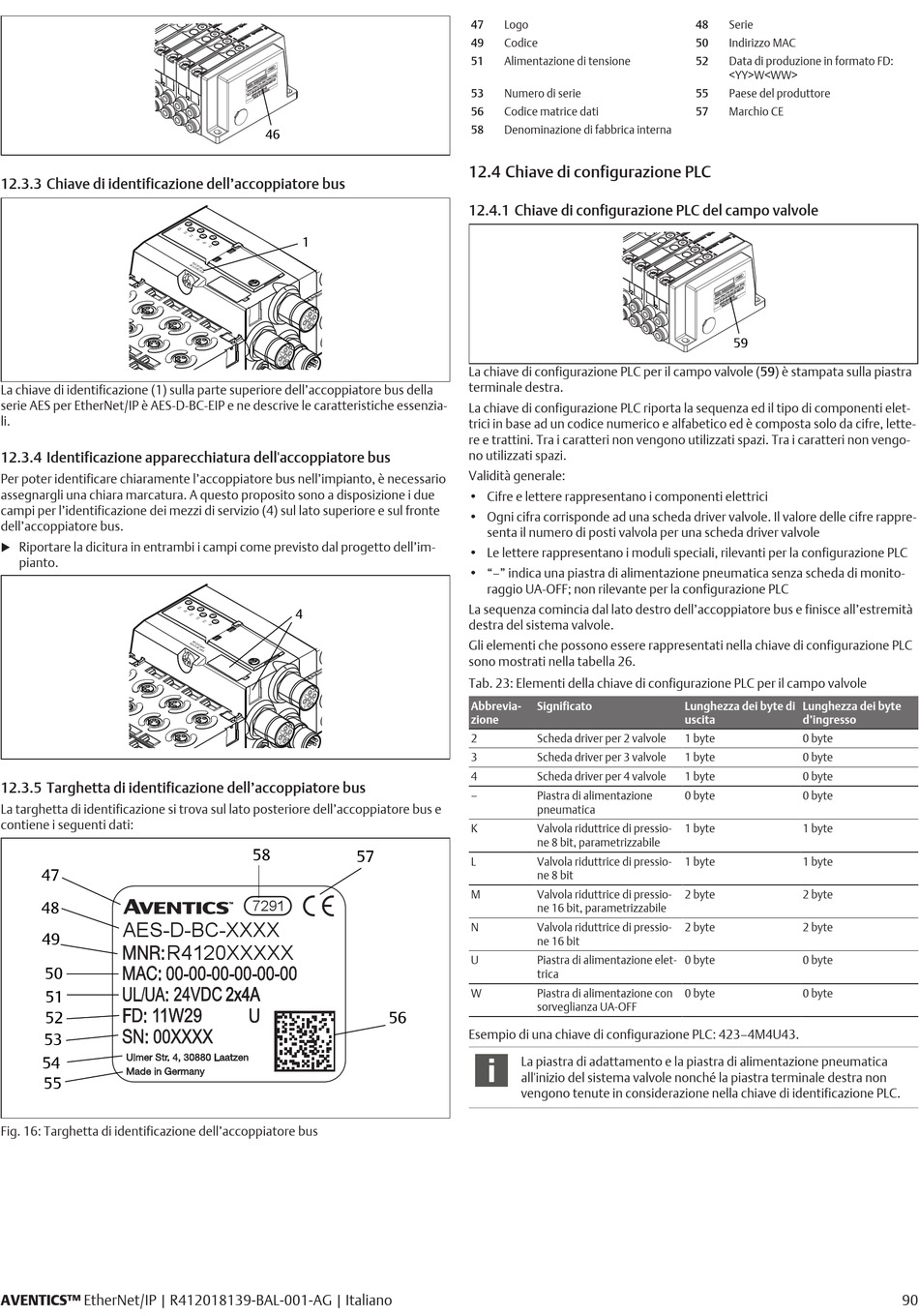

12.3.3 Chiave di identificazione dell'accoppiatore bus

La chiave di identificazione (1) sulla parte superiore dell'accoppiatore bus della
serie AES per EtherNet/IP è AES-D-BC-EIP e ne descrive le caratteristiche essenzia-
li.

12.3.4 Identificazione apparecchiatura dell'accoppiatore bus

Per poter identificare chiaramente l'accoppiatore bus nell'impianto, è necessario
assegnargli una chiara marcatura. A questo proposito sono a disposizione i due
campi per l'identificazione dei mezzi di servizio (4) sul lato superiore e sul fronte
dell'accoppiatore bus.
Riportare la dicitura in entrambi i campi come previsto dal progetto dell'im-
u
pianto.

12.3.5 Targhetta di identificazione dell'accoppiatore bus

La targhetta di identificazione si trova sul lato posteriore dell'accoppiatore bus e
contiene i seguenti dati:
47
48
AES-D-BC-XXXX
49
R4120XXXXX
50
51
52
53
54
55
Fig. 16: Targhetta di identificazione dell'accoppiatore bus
AVENTICS™ EtherNet/IP | R412018139-BAL-001-AG | Italiano
46
1
4
58
57
7291
56
47 Logo
49 Codice
51 Alimentazione di tensione
53 Numero di serie
56 Codice matrice dati
58 Denominazione di fabbrica interna

12.4 Chiave di configurazione PLC

12.4.1 Chiave di configurazione PLC del campo valvole

La chiave di configurazione PLC per il campo valvole (59) è stampata sulla piastra
terminale destra.
La chiave di configurazione PLC riporta la sequenza ed il tipo di componenti elet-
trici in base ad un codice numerico e alfabetico ed è composta solo da cifre, lette-
re e trattini. Tra i caratteri non vengono utilizzati spazi. Tra i caratteri non vengo-
no utilizzati spazi.
Validità generale:
• Cifre e lettere rappresentano i componenti elettrici
• Ogni cifra corrisponde ad una scheda driver valvole. Il valore delle cifre rappre-
senta il numero di posti valvola per una scheda driver valvole
• Le lettere rappresentano i moduli speciali, rilevanti per la configurazione PLC
• "–" indica una piastra di alimentazione pneumatica senza scheda di monito-
raggio UA-OFF; non rilevante per la configurazione PLC
La sequenza comincia dal lato destro dell'accoppiatore bus e finisce all'estremità
destra del sistema valvole.
Gli elementi che possono essere rappresentati nella chiave di configurazione PLC
sono mostrati nella tabella 26.
Tab. 23: Elementi della chiave di configurazione PLC per il campo valvole
Abbrevia- Significato
zione
2 Scheda driver per 2 valvole
3 Scheda driver per 3 valvole
4 Scheda driver per 4 valvole
– Piastra di alimentazione
pneumatica
K Valvola riduttrice di pressio-
ne 8 bit, parametrizzabile
L Valvola riduttrice di pressio-
ne 8 bit
M Valvola riduttrice di pressio-
ne 16 bit, parametrizzabile
N Valvola riduttrice di pressio-
ne 16 bit
U Piastra di alimentazione elet-
trica
W Piastra di alimentazione con
sorveglianza UA-OFF
Esempio di una chiave di configurazione PLC: 423–4M4U43.
La piastra di adattamento e la piastra di alimentazione pneumatica
all'inizio del sistema valvole nonché la piastra terminale destra non
vengono tenute in considerazione nella chiave di identificazione PLC.
48 Serie
50 Indirizzo MAC
52 Data di produzione in formato FD:
<YY>W<WW>
55 Paese del produttore
57 Marchio CE
59
Lunghezza dei byte di Lunghezza dei byte
uscita d'ingresso
1 byte 0 byte
1 byte 0 byte
1 byte 0 byte
0 byte 0 byte
1 byte 1 byte
1 byte 1 byte
2 byte 2 byte
2 byte 2 byte
0 byte 0 byte
0 byte 0 byte
