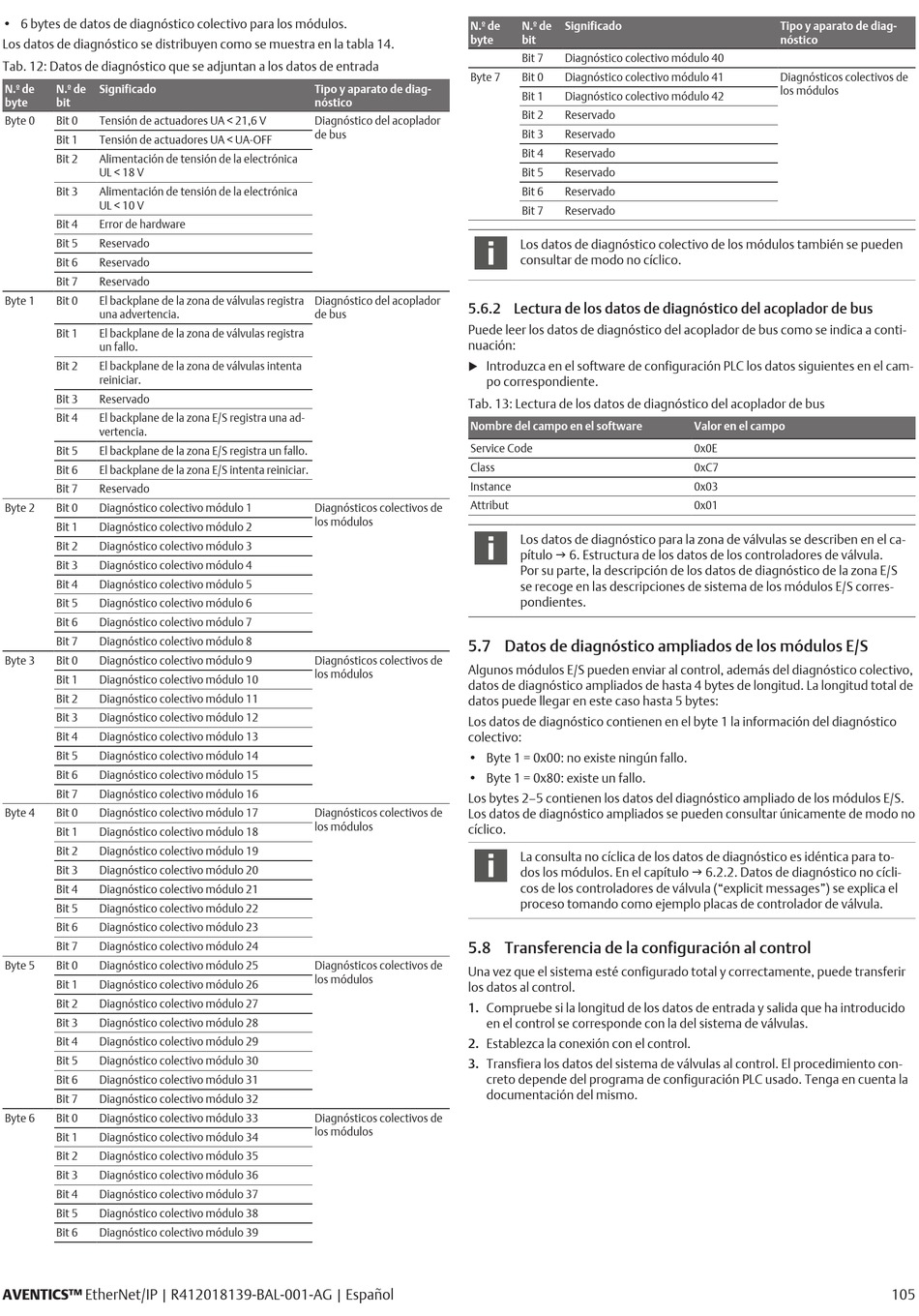

• 6 bytes de datos de diagnóstico colectivo para los módulos.
Los datos de diagnóstico se distribuyen como se muestra en la tabla 14.
Tab. 12: Datos de diagnóstico que se adjuntan a los datos de entrada
N.º de N.º de Significado
byte bit
Byte 0 Bit 0 Tensión de actuadores UA < 21,6 V
Bit 1 Tensión de actuadores UA < UA-OFF
Bit 2 Alimentación de tensión de la electrónica
UL < 18 V
Bit 3 Alimentación de tensión de la electrónica
UL < 10 V
Bit 4 Error de hardware
Bit 5 Reservado
Bit 6 Reservado
Bit 7 Reservado
Byte 1 Bit 0 El backplane de la zona de válvulas registra
una advertencia.
Bit 1 El backplane de la zona de válvulas registra
un fallo.
Bit 2 El backplane de la zona de válvulas intenta
reiniciar.
Bit 3 Reservado
Bit 4 El backplane de la zona E/S registra una ad-
vertencia.
Bit 5 El backplane de la zona E/S registra un fallo.
Bit 6 El backplane de la zona E/S intenta reiniciar.
Bit 7 Reservado
Byte 2 Bit 0 Diagnóstico colectivo módulo 1
Bit 1 Diagnóstico colectivo módulo 2
Bit 2 Diagnóstico colectivo módulo 3
Bit 3 Diagnóstico colectivo módulo 4
Bit 4 Diagnóstico colectivo módulo 5
Bit 5 Diagnóstico colectivo módulo 6
Bit 6 Diagnóstico colectivo módulo 7
Bit 7 Diagnóstico colectivo módulo 8
Byte 3 Bit 0 Diagnóstico colectivo módulo 9
Bit 1 Diagnóstico colectivo módulo 10
Bit 2 Diagnóstico colectivo módulo 11
Bit 3 Diagnóstico colectivo módulo 12
Bit 4 Diagnóstico colectivo módulo 13
Bit 5 Diagnóstico colectivo módulo 14
Bit 6 Diagnóstico colectivo módulo 15
Bit 7 Diagnóstico colectivo módulo 16
Byte 4 Bit 0 Diagnóstico colectivo módulo 17
Bit 1 Diagnóstico colectivo módulo 18
Bit 2 Diagnóstico colectivo módulo 19
Bit 3 Diagnóstico colectivo módulo 20
Bit 4 Diagnóstico colectivo módulo 21
Bit 5 Diagnóstico colectivo módulo 22
Bit 6 Diagnóstico colectivo módulo 23
Bit 7 Diagnóstico colectivo módulo 24
Byte 5 Bit 0 Diagnóstico colectivo módulo 25
Bit 1 Diagnóstico colectivo módulo 26
Bit 2 Diagnóstico colectivo módulo 27
Bit 3 Diagnóstico colectivo módulo 28
Bit 4 Diagnóstico colectivo módulo 29
Bit 5 Diagnóstico colectivo módulo 30
Bit 6 Diagnóstico colectivo módulo 31
Bit 7 Diagnóstico colectivo módulo 32
Byte 6 Bit 0 Diagnóstico colectivo módulo 33
Bit 1 Diagnóstico colectivo módulo 34
Bit 2 Diagnóstico colectivo módulo 35
Bit 3 Diagnóstico colectivo módulo 36
Bit 4 Diagnóstico colectivo módulo 37
Bit 5 Diagnóstico colectivo módulo 38
Bit 6 Diagnóstico colectivo módulo 39
AVENTICS™ EtherNet/IP | R412018139-BAL-001-AG | Español
N.º de
byte
Byte 7
Tipo y aparato de diag-
nóstico
Diagnóstico del acoplador
de bus
Diagnóstico del acoplador
5.6.2 Lectura de los datos de diagnóstico del acoplador de bus
de bus
Puede leer los datos de diagnóstico del acoplador de bus como se indica a conti-
nuación:
Introduzca en el software de configuración PLC los datos siguientes en el cam-
u
po correspondiente.
Tab. 13: Lectura de los datos de diagnóstico del acoplador de bus
Nombre del campo en el software
Service Code
Class
Instance
Attribut
Diagnósticos colectivos de
los módulos
5.7 Datos de diagnóstico ampliados de los módulos E/S
Diagnósticos colectivos de
Algunos módulos E/S pueden enviar al control, además del diagnóstico colectivo,
los módulos
datos de diagnóstico ampliados de hasta 4 bytes de longitud. La longitud total de
datos puede llegar en este caso hasta 5 bytes:
Los datos de diagnóstico contienen en el byte 1 la información del diagnóstico
colectivo:
• Byte 1 = 0x00: no existe ningún fallo.
• Byte 1 = 0x80: existe un fallo.
Los bytes 2–5 contienen los datos del diagnóstico ampliado de los módulos E/S.
Diagnósticos colectivos de Los datos de diagnóstico ampliados se pueden consultar únicamente de modo no
los módulos
cíclico.
5.8 Transferencia de la configuración al control
Diagnósticos colectivos de
Una vez que el sistema esté configurado total y correctamente, puede transferir
los módulos
los datos al control.
1. Compruebe si la longitud de los datos de entrada y salida que ha introducido
en el control se corresponde con la del sistema de válvulas.
2. Establezca la conexión con el control.
3. Transfiera los datos del sistema de válvulas al control. El procedimiento con-
creto depende del programa de configuración PLC usado. Tenga en cuenta la
documentación del mismo.
Diagnósticos colectivos de
los módulos
N.º de Significado
bit
Bit 7 Diagnóstico colectivo módulo 40
Bit 0 Diagnóstico colectivo módulo 41
Bit 1 Diagnóstico colectivo módulo 42
Bit 2 Reservado
Bit 3 Reservado
Bit 4 Reservado
Bit 5 Reservado
Bit 6 Reservado
Bit 7 Reservado
Los datos de diagnóstico colectivo de los módulos también se pueden
consultar de modo no cíclico.
Los datos de diagnóstico para la zona de válvulas se describen en el ca-
pítulo g 6. Estructura de los datos de los controladores de válvula.
Por su parte, la descripción de los datos de diagnóstico de la zona E/S
se recoge en las descripciones de sistema de los módulos E/S corres-
pondientes.
La consulta no cíclica de los datos de diagnóstico es idéntica para to-
dos los módulos. En el capítulo g 6.2.2. Datos de diagnóstico no cícli-
cos de los controladores de válvula ("explicit messages") se explica el
proceso tomando como ejemplo placas de controlador de válvula.
Tipo y aparato de diag-
nóstico
Diagnósticos colectivos de
los módulos
Valor en el campo
0x0E
0xC7
0x03
0x01
