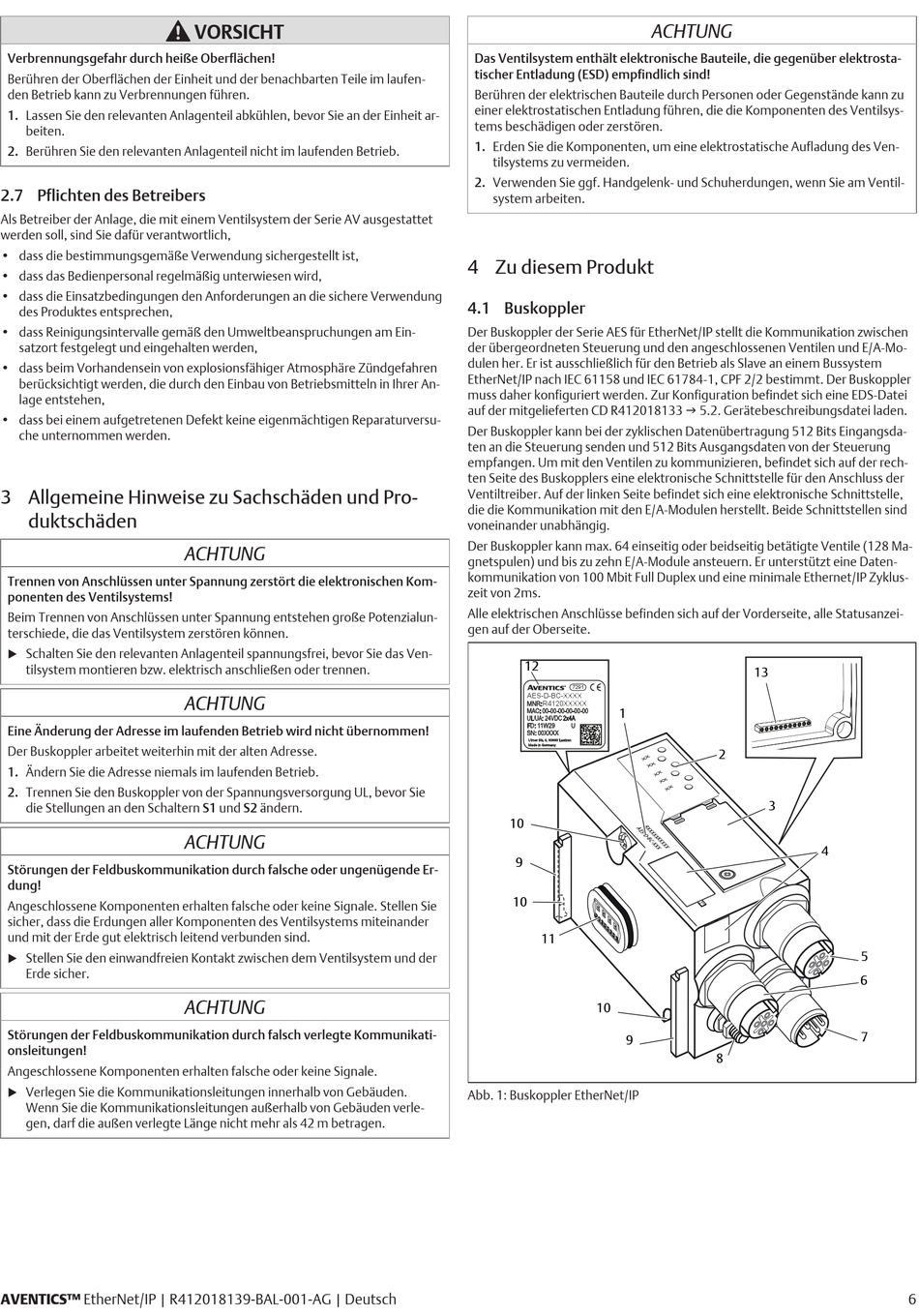

Verbrennungsgefahr durch heiße Oberflächen!
Berühren der Oberflächen der Einheit und der benachbarten Teile im laufen-
den Betrieb kann zu Verbrennungen führen.
1. Lassen Sie den relevanten Anlagenteil abkühlen, bevor Sie an der Einheit ar-
beiten.
2. Berühren Sie den relevanten Anlagenteil nicht im laufenden Betrieb.
2.7 Pflichten des Betreibers
Als Betreiber der Anlage, die mit einem Ventilsystem der Serie AV ausgestattet
werden soll, sind Sie dafür verantwortlich,
• dass die bestimmungsgemäße Verwendung sichergestellt ist,
• dass das Bedienpersonal regelmäßig unterwiesen wird,
• dass die Einsatzbedingungen den Anforderungen an die sichere Verwendung
des Produktes entsprechen,
• dass Reinigungsintervalle gemäß den Umweltbeanspruchungen am Ein-
satzort festgelegt und eingehalten werden,
• dass beim Vorhandensein von explosionsfähiger Atmosphäre Zündgefahren
berücksichtigt werden, die durch den Einbau von Betriebsmitteln in Ihrer An-
lage entstehen,
• dass bei einem aufgetretenen Defekt keine eigenmächtigen Reparaturversu-
che unternommen werden.
3 Allgemeine Hinweise zu Sachschäden und Pro-
duktschäden
Trennen von Anschlüssen unter Spannung zerstört die elektronischen Kom-
ponenten des Ventilsystems!
Beim Trennen von Anschlüssen unter Spannung entstehen große Potenzialun-
terschiede, die das Ventilsystem zerstören können.
Schalten Sie den relevanten Anlagenteil spannungsfrei, bevor Sie das Ven-
u
tilsystem montieren bzw. elektrisch anschließen oder trennen.
Eine Änderung der Adresse im laufenden Betrieb wird nicht übernommen!
Der Buskoppler arbeitet weiterhin mit der alten Adresse.
1. Ändern Sie die Adresse niemals im laufenden Betrieb.
2. Trennen Sie den Buskoppler von der Spannungsversorgung UL, bevor Sie
die Stellungen an den Schaltern S1 und S2 ändern.
Störungen der Feldbuskommunikation durch falsche oder ungenügende Er-
dung!
Angeschlossene Komponenten erhalten falsche oder keine Signale. Stellen Sie
sicher, dass die Erdungen aller Komponenten des Ventilsystems miteinander
und mit der Erde gut elektrisch leitend verbunden sind.
Stellen Sie den einwandfreien Kontakt zwischen dem Ventilsystem und der
u
Erde sicher.
Störungen der Feldbuskommunikation durch falsch verlegte Kommunikati-
onsleitungen!
Angeschlossene Komponenten erhalten falsche oder keine Signale.
Verlegen Sie die Kommunikationsleitungen innerhalb von Gebäuden.
u
Wenn Sie die Kommunikationsleitungen außerhalb von Gebäuden verle-
gen, darf die außen verlegte Länge nicht mehr als 42 m betragen.
AVENTICS™ EtherNet/IP | R412018139-BAL-001-AG | Deutsch
VORSICHT
ACHTUNG
ACHTUNG
ACHTUNG
ACHTUNG
Das Ventilsystem enthält elektronische Bauteile, die gegenüber elektrosta-
tischer Entladung (ESD) empfindlich sind!
Berühren der elektrischen Bauteile durch Personen oder Gegenstände kann zu
einer elektrostatischen Entladung führen, die die Komponenten des Ventilsys-
tems beschädigen oder zerstören.
1. Erden Sie die Komponenten, um eine elektrostatische Aufladung des Ven-
tilsystems zu vermeiden.
2. Verwenden Sie ggf. Handgelenk- und Schuherdungen, wenn Sie am Ventil-
system arbeiten.
4 Zu diesem Produkt
4.1 Buskoppler
Der Buskoppler der Serie AES für EtherNet/IP stellt die Kommunikation zwischen
der übergeordneten Steuerung und den angeschlossenen Ventilen und E/A-Mo-
dulen her. Er ist ausschließlich für den Betrieb als Slave an einem Bussystem
EtherNet/IP nach IEC 61158 und IEC 61784-1, CPF 2/2 bestimmt. Der Buskoppler
muss daher konfiguriert werden. Zur Konfiguration befindet sich eine EDS-Datei
auf der mitgelieferten CD R412018133 g 5.2. Gerätebeschreibungsdatei laden.
Der Buskoppler kann bei der zyklischen Datenübertragung 512 Bits Eingangsda-
ten an die Steuerung senden und 512 Bits Ausgangsdaten von der Steuerung
empfangen. Um mit den Ventilen zu kommunizieren, befindet sich auf der rech-
ten Seite des Buskopplers eine elektronische Schnittstelle für den Anschluss der
Ventiltreiber. Auf der linken Seite befindet sich eine elektronische Schnittstelle,
die die Kommunikation mit den E/A-Modulen herstellt. Beide Schnittstellen sind
voneinander unabhängig.
Der Buskoppler kann max. 64 einseitig oder beidseitig betätigte Ventile (128 Ma-
gnetspulen) und bis zu zehn E/A-Module ansteuern. Er unterstützt eine Daten-
kommunikation von 100 Mbit Full Duplex und eine minimale Ethernet/IP Zyklus-
zeit von 2ms.
Alle elektrischen Anschlüsse befinden sich auf der Vorderseite, alle Statusanzei-
gen auf der Oberseite.
12
7291
AES-D-BC-XXXX
R4120XXXXX
1
10
9
10
11
10
9
Abb. 1: Buskoppler EtherNet/IP
ACHTUNG
13
2
3
4
8
5
6
7
6
