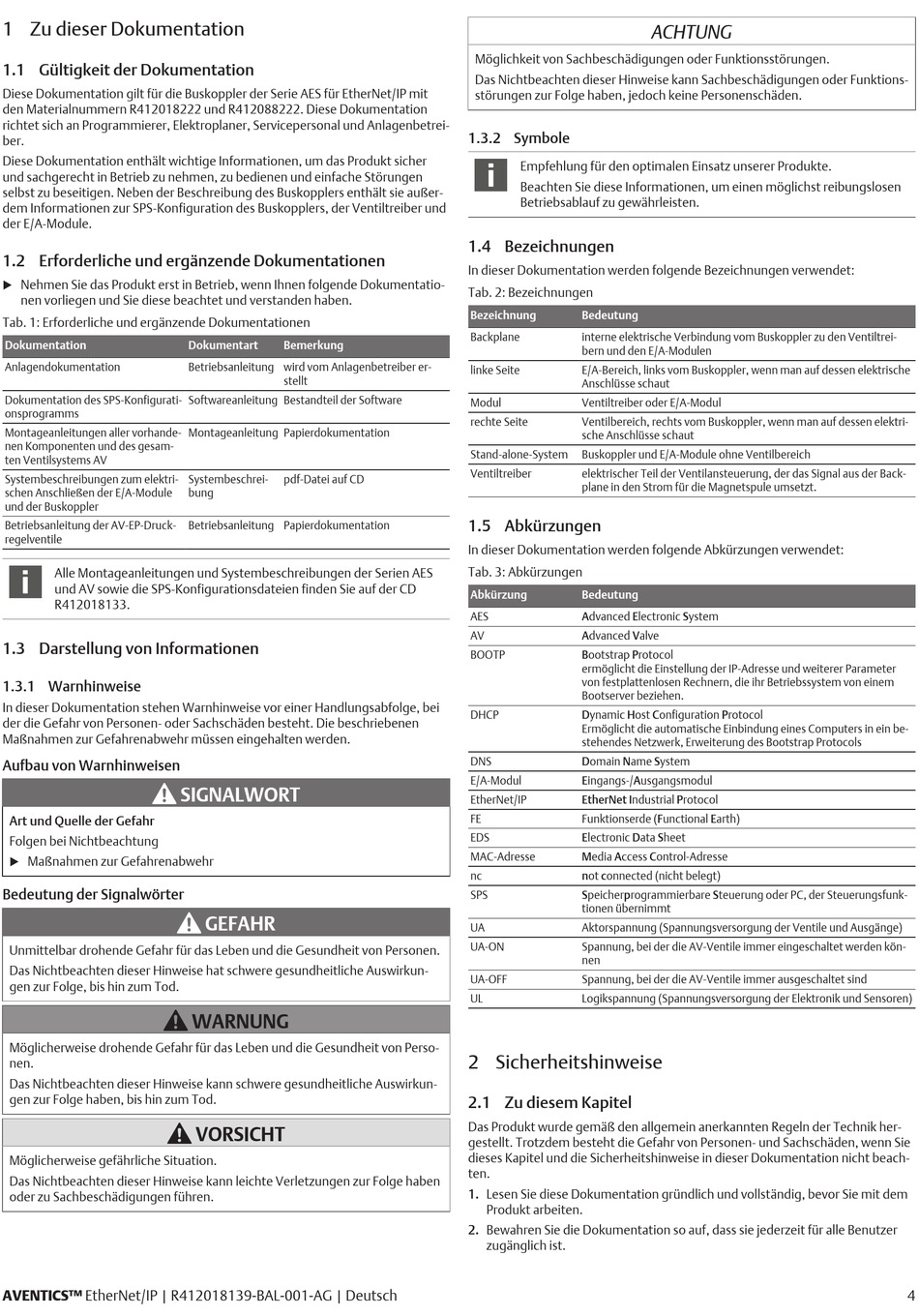

1 Zu dieser Dokumentation
1.1 Gültigkeit der Dokumentation
Diese Dokumentation gilt für die Buskoppler der Serie AES für EtherNet/IP mit
den Materialnummern R412018222 und R412088222. Diese Dokumentation
richtet sich an Programmierer, Elektroplaner, Servicepersonal und Anlagenbetrei-
ber.
Diese Dokumentation enthält wichtige Informationen, um das Produkt sicher
und sachgerecht in Betrieb zu nehmen, zu bedienen und einfache Störungen
selbst zu beseitigen. Neben der Beschreibung des Buskopplers enthält sie außer-
dem Informationen zur SPS-Konfiguration des Buskopplers, der Ventiltreiber und
der E/A-Module.
1.2 Erforderliche und ergänzende Dokumentationen
Nehmen Sie das Produkt erst in Betrieb, wenn Ihnen folgende Dokumentatio-
u
nen vorliegen und Sie diese beachtet und verstanden haben.
Tab. 1: Erforderliche und ergänzende Dokumentationen
Dokumentation
Anlagendokumentation
Dokumentation des SPS-Konfigurati-
onsprogramms
Montageanleitungen aller vorhande-
nen Komponenten und des gesam-
ten Ventilsystems AV
Systembeschreibungen zum elektri-
schen Anschließen der E/A-Module
und der Buskoppler
Betriebsanleitung der AV-EP-Druck-
regelventile
Alle Montageanleitungen und Systembeschreibungen der Serien AES
und AV sowie die SPS-Konfigurationsdateien finden Sie auf der CD
R412018133.
1.3 Darstellung von Informationen
1.3.1 Warnhinweise
In dieser Dokumentation stehen Warnhinweise vor einer Handlungsabfolge, bei
der die Gefahr von Personen- oder Sachschäden besteht. Die beschriebenen
Maßnahmen zur Gefahrenabwehr müssen eingehalten werden.
Aufbau von Warnhinweisen
Art und Quelle der Gefahr
Folgen bei Nichtbeachtung
Maßnahmen zur Gefahrenabwehr
u
Bedeutung der Signalwörter
Unmittelbar drohende Gefahr für das Leben und die Gesundheit von Personen.
Das Nichtbeachten dieser Hinweise hat schwere gesundheitliche Auswirkun-
gen zur Folge, bis hin zum Tod.
Möglicherweise drohende Gefahr für das Leben und die Gesundheit von Perso-
nen.
Das Nichtbeachten dieser Hinweise kann schwere gesundheitliche Auswirkun-
gen zur Folge haben, bis hin zum Tod.
Möglicherweise gefährliche Situation.
Das Nichtbeachten dieser Hinweise kann leichte Verletzungen zur Folge haben
oder zu Sachbeschädigungen führen.
AVENTICS™ EtherNet/IP | R412018139-BAL-001-AG | Deutsch
Dokumentart
Bemerkung
Betriebsanleitung wird vom Anlagenbetreiber er-
stellt
Softwareanleitung Bestandteil der Software
Montageanleitung Papierdokumentation
Systembeschrei-
pdf-Datei auf CD
bung
Betriebsanleitung Papierdokumentation
SIGNALWORT
GEFAHR
WARNUNG
VORSICHT
Möglichkeit von Sachbeschädigungen oder Funktionsstörungen.
Das Nichtbeachten dieser Hinweise kann Sachbeschädigungen oder Funktions-
störungen zur Folge haben, jedoch keine Personenschäden.
1.3.2 Symbole
Empfehlung für den optimalen Einsatz unserer Produkte.
Beachten Sie diese Informationen, um einen möglichst reibungslosen
Betriebsablauf zu gewährleisten.
1.4 Bezeichnungen
In dieser Dokumentation werden folgende Bezeichnungen verwendet:
Tab. 2: Bezeichnungen
Bezeichnung
Bedeutung
Backplane
interne elektrische Verbindung vom Buskoppler zu den Ventiltrei-
bern und den E/A-Modulen
linke Seite
E/A-Bereich, links vom Buskoppler, wenn man auf dessen elektrische
Anschlüsse schaut
Modul
Ventiltreiber oder E/A-Modul
rechte Seite
Ventilbereich, rechts vom Buskoppler, wenn man auf dessen elektri-
sche Anschlüsse schaut
Stand-alone-System
Buskoppler und E/A-Module ohne Ventilbereich
Ventiltreiber
elektrischer Teil der Ventilansteuerung, der das Signal aus der Back-
plane in den Strom für die Magnetspule umsetzt.
1.5 Abkürzungen
In dieser Dokumentation werden folgende Abkürzungen verwendet:
Tab. 3: Abkürzungen
Abkürzung
Bedeutung
AES
Advanced Electronic System
AV
Advanced Valve
BOOTP
Bootstrap Protocol
ermöglicht die Einstellung der IP-Adresse und weiterer Parameter
von festplattenlosen Rechnern, die ihr Betriebssystem von einem
Bootserver beziehen.
DHCP
Dynamic Host Configuration Protocol
Ermöglicht die automatische Einbindung eines Computers in ein be-
stehendes Netzwerk, Erweiterung des Bootstrap Protocols
DNS
Domain Name System
E/A-Modul
Eingangs-/Ausgangsmodul
EtherNet/IP
EtherNet Industrial Protocol
FE
Funktionserde (Functional Earth)
EDS
Electronic Data Sheet
MAC-Adresse
Media Access Control-Adresse
nc
not connected (nicht belegt)
SPS
Speicherprogrammierbare Steuerung oder PC, der Steuerungsfunk-
tionen übernimmt
UA
Aktorspannung (Spannungsversorgung der Ventile und Ausgänge)
UA-ON
Spannung, bei der die AV-Ventile immer eingeschaltet werden kön-
nen
UA-OFF
Spannung, bei der die AV-Ventile immer ausgeschaltet sind
UL
Logikspannung (Spannungsversorgung der Elektronik und Sensoren)
2 Sicherheitshinweise
2.1 Zu diesem Kapitel
Das Produkt wurde gemäß den allgemein anerkannten Regeln der Technik her-
gestellt. Trotzdem besteht die Gefahr von Personen- und Sachschäden, wenn Sie
dieses Kapitel und die Sicherheitshinweise in dieser Dokumentation nicht beach-
ten.
1. Lesen Sie diese Dokumentation gründlich und vollständig, bevor Sie mit dem
Produkt arbeiten.
2. Bewahren Sie die Dokumentation so auf, dass sie jederzeit für alle Benutzer
zugänglich ist.
