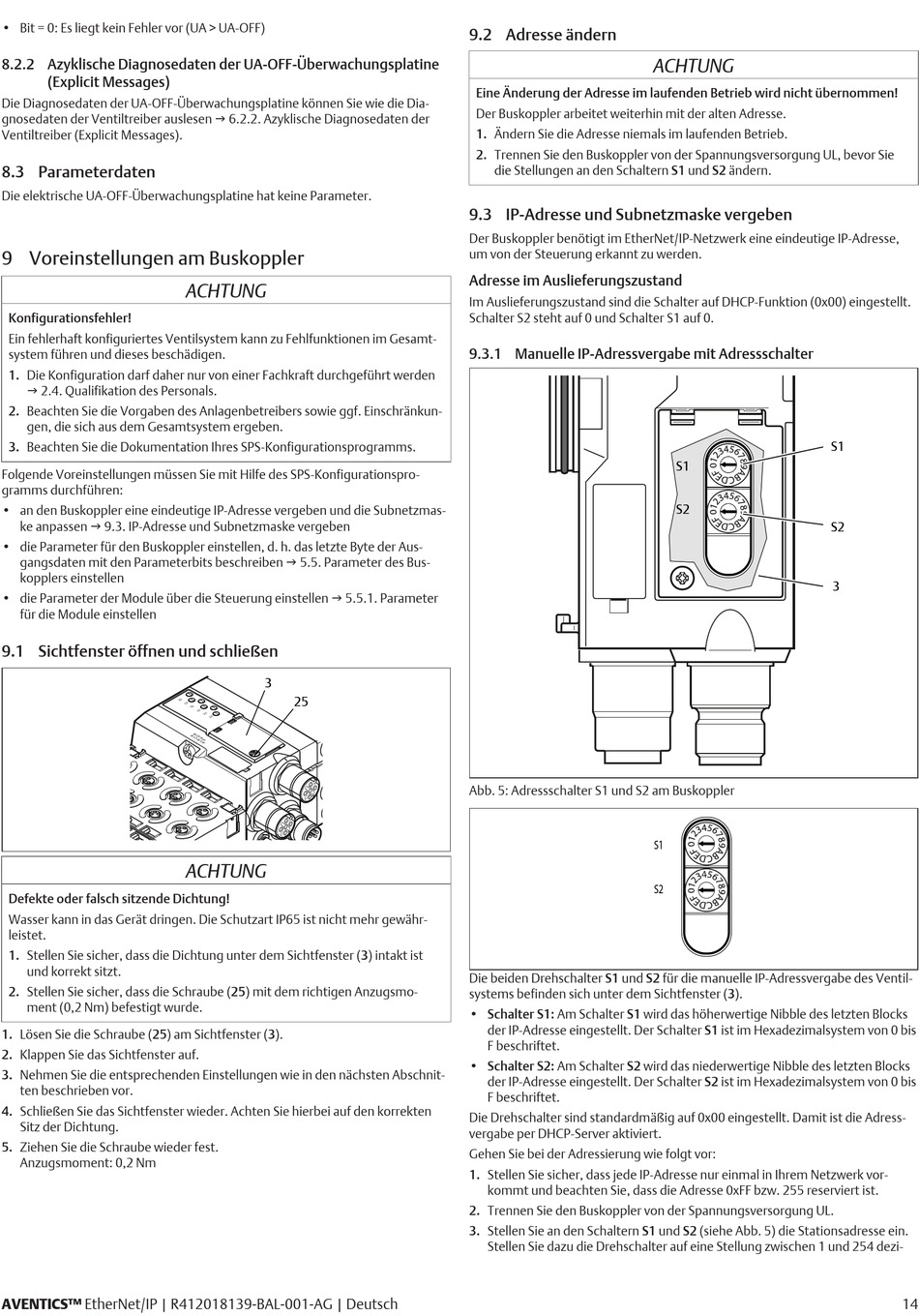

• Bit = 0: Es liegt kein Fehler vor (UA > UA-OFF)
8.2.2 Azyklische Diagnosedaten der UA-OFF-Überwachungsplatine
(Explicit Messages)
Die Diagnosedaten der UA-OFF-Überwachungsplatine können Sie wie die Dia-
gnosedaten der Ventiltreiber auslesen g 6.2.2. Azyklische Diagnosedaten der
Ventiltreiber (Explicit Messages).
8.3 Parameterdaten
Die elektrische UA‑OFF-Überwachungsplatine hat keine Parameter.
9 Voreinstellungen am Buskoppler
Konfigurationsfehler!
Ein fehlerhaft konfiguriertes Ventilsystem kann zu Fehlfunktionen im Gesamt-
system führen und dieses beschädigen.
1. Die Konfiguration darf daher nur von einer Fachkraft durchgeführt werden
g 2.4. Qualifikation des Personals.
2. Beachten Sie die Vorgaben des Anlagenbetreibers sowie ggf. Einschränkun-
gen, die sich aus dem Gesamtsystem ergeben.
3. Beachten Sie die Dokumentation Ihres SPS-Konfigurationsprogramms.
Folgende Voreinstellungen müssen Sie mit Hilfe des SPS-Konfigurationspro-
gramms durchführen:
• an den Buskoppler eine eindeutige IP-Adresse vergeben und die Subnetzmas-
ke anpassen g 9.3. IP-Adresse und Subnetzmaske vergeben
• die Parameter für den Buskoppler einstellen, d. h. das letzte Byte der Aus-
gangsdaten mit den Parameterbits beschreiben g 5.5. Parameter des Bus-
kopplers einstellen
• die Parameter der Module über die Steuerung einstellen g 5.5.1. Parameter
für die Module einstellen
9.1 Sichtfenster öffnen und schließen
Defekte oder falsch sitzende Dichtung!
Wasser kann in das Gerät dringen. Die Schutzart IP65 ist nicht mehr gewähr-
leistet.
1. Stellen Sie sicher, dass die Dichtung unter dem Sichtfenster (3) intakt ist
und korrekt sitzt.
2. Stellen Sie sicher, dass die Schraube (25) mit dem richtigen Anzugsmo-
ment (0,2 Nm) befestigt wurde.
1. Lösen Sie die Schraube (25) am Sichtfenster (3).
2. Klappen Sie das Sichtfenster auf.
3. Nehmen Sie die entsprechenden Einstellungen wie in den nächsten Abschnit-
ten beschrieben vor.
4. Schließen Sie das Sichtfenster wieder. Achten Sie hierbei auf den korrekten
Sitz der Dichtung.
5. Ziehen Sie die Schraube wieder fest.
Anzugsmoment: 0,2 Nm
AVENTICS™ EtherNet/IP | R412018139-BAL-001-AG | Deutsch
ACHTUNG
3
25
ACHTUNG
9.2 Adresse ändern
Eine Änderung der Adresse im laufenden Betrieb wird nicht übernommen!
Der Buskoppler arbeitet weiterhin mit der alten Adresse.
1. Ändern Sie die Adresse niemals im laufenden Betrieb.
2. Trennen Sie den Buskoppler von der Spannungsversorgung UL, bevor Sie
die Stellungen an den Schaltern S1 und S2 ändern.
9.3 IP-Adresse und Subnetzmaske vergeben
Der Buskoppler benötigt im EtherNet/IP-Netzwerk eine eindeutige IP-Adresse,
um von der Steuerung erkannt zu werden.
Adresse im Auslieferungszustand
Im Auslieferungszustand sind die Schalter auf DHCP-Funktion (0x00) eingestellt.
Schalter S2 steht auf 0 und Schalter S1 auf 0.
9.3.1 Manuelle IP-Adressvergabe mit Adressschalter
Abb. 5: Adressschalter S1 und S2 am Buskoppler
Die beiden Drehschalter S1 und S2 für die manuelle IP-Adressvergabe des Ventil-
systems befinden sich unter dem Sichtfenster (3).
• Schalter S1: Am Schalter S1 wird das höherwertige Nibble des letzten Blocks
der IP-Adresse eingestellt. Der Schalter S1 ist im Hexadezimalsystem von 0 bis
F beschriftet.
• Schalter S2: Am Schalter S2 wird das niederwertige Nibble des letzten Blocks
der IP-Adresse eingestellt. Der Schalter S2 ist im Hexadezimalsystem von 0 bis
F beschriftet.
Die Drehschalter sind standardmäßig auf 0x00 eingestellt. Damit ist die Adress-
vergabe per DHCP-Server aktiviert.
Gehen Sie bei der Adressierung wie folgt vor:
1. Stellen Sie sicher, dass jede IP-Adresse nur einmal in Ihrem Netzwerk vor-
kommt und beachten Sie, dass die Adresse 0xFF bzw. 255 reserviert ist.
2. Trennen Sie den Buskoppler von der Spannungsversorgung UL.
3. Stellen Sie an den Schaltern S1 und S2 (siehe Abb. 5) die Stationsadresse ein.
Stellen Sie dazu die Drehschalter auf eine Stellung zwischen 1 und 254 dezi-
ACHTUNG
S1
S2
S1
S2
S1
S2
3
14
