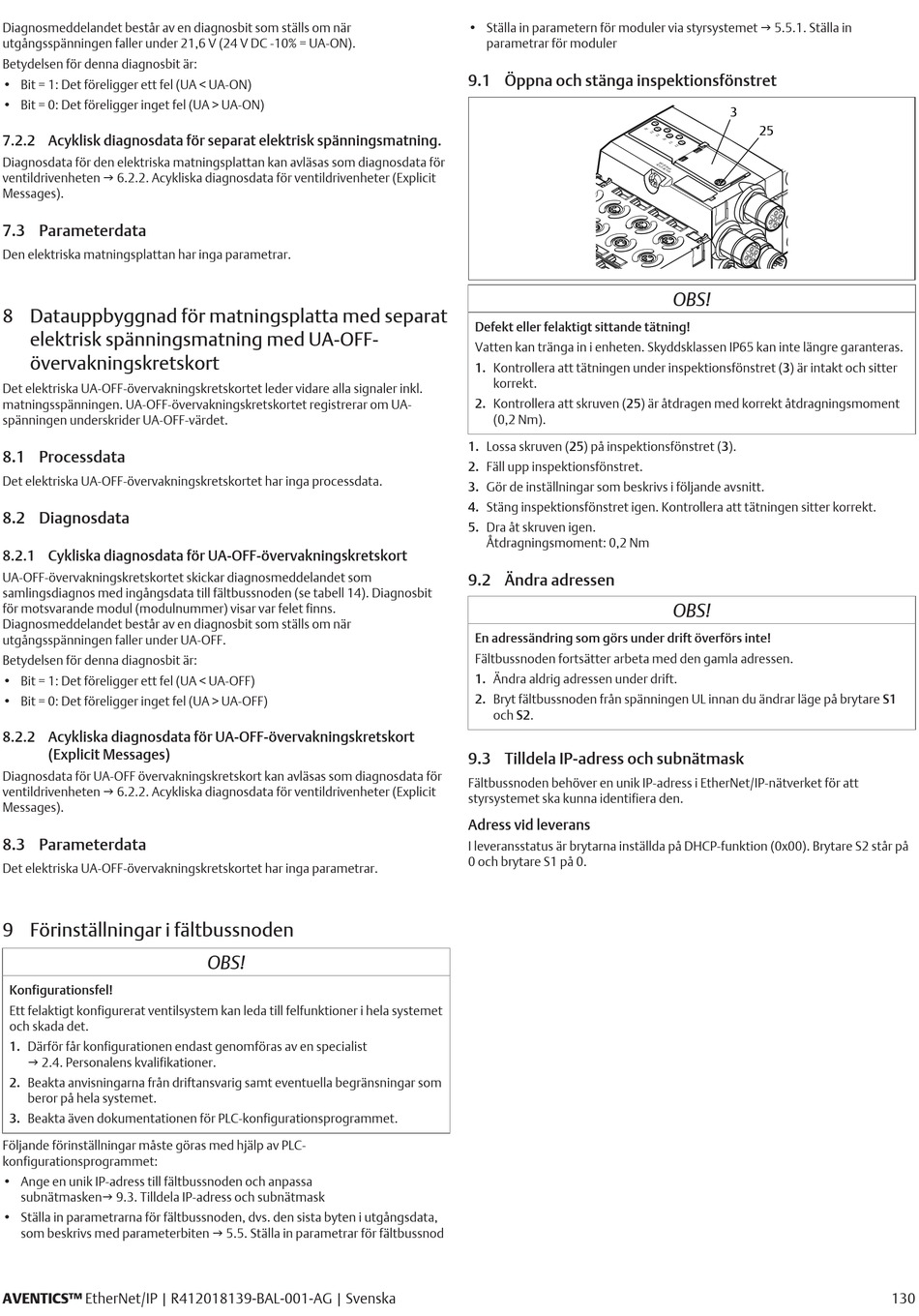

Diagnosmeddelandet består av en diagnosbit som ställs om när
utgångsspänningen faller under 21,6 V (24 V DC -10% = UA-ON).
Betydelsen för denna diagnosbit är:
• Bit = 1: Det föreligger ett fel (UA < UA-ON)
• Bit = 0: Det föreligger inget fel (UA > UA-ON)
7.2.2 Acyklisk diagnosdata för separat elektrisk spänningsmatning.
Diagnosdata för den elektriska matningsplattan kan avläsas som diagnosdata för
ventildrivenheten g 6.2.2. Acykliska diagnosdata för ventildrivenheter (Explicit
Messages).

7.3 Parameterdata

Den elektriska matningsplattan har inga parametrar.
8 Datauppbyggnad för matningsplatta med separat
elektrisk spänningsmatning med UA-OFF-
övervakningskretskort
Det elektriska UA-OFF-övervakningskretskortet leder vidare alla signaler inkl.
matningsspänningen. UA-OFF-övervakningskretskortet registrerar om UA-
spänningen underskrider UA-OFF-värdet.

8.1 Processdata

Det elektriska UA-OFF-övervakningskretskortet har inga processdata.

8.2 Diagnosdata

8.2.1 Cykliska diagnosdata för UA-OFF-övervakningskretskort
UA-OFF-övervakningskretskortet skickar diagnosmeddelandet som
samlingsdiagnos med ingångsdata till fältbussnoden (se tabell 14). Diagnosbit
för motsvarande modul (modulnummer) visar var felet finns.
Diagnosmeddelandet består av en diagnosbit som ställs om när
utgångsspänningen faller under UA-OFF.
Betydelsen för denna diagnosbit är:
• Bit = 1: Det föreligger ett fel (UA < UA-OFF)
• Bit = 0: Det föreligger inget fel (UA > UA-OFF)
8.2.2 Acykliska diagnosdata för UA-OFF-övervakningskretskort
(Explicit Messages)
Diagnosdata för UA-OFF övervakningskretskort kan avläsas som diagnosdata för
ventildrivenheten g 6.2.2. Acykliska diagnosdata för ventildrivenheter (Explicit
Messages).

8.3 Parameterdata

Det elektriska UA-OFF-övervakningskretskortet har inga parametrar.
9 Förinställningar i fältbussnoden
Konfigurationsfel!
Ett felaktigt konfigurerat ventilsystem kan leda till felfunktioner i hela systemet
och skada det.
1. Därför får konfigurationen endast genomföras av en specialist
g 2.4. Personalens kvalifikationer.
2. Beakta anvisningarna från driftansvarig samt eventuella begränsningar som
beror på hela systemet.
3. Beakta även dokumentationen för PLC-konfigurationsprogrammet.
Följande förinställningar måste göras med hjälp av PLC-
konfigurationsprogrammet:
• Ange en unik IP-adress till fältbussnoden och anpassa
subnätmaskeng 9.3. Tilldela IP-adress och subnätmask
• Ställa in parametrarna för fältbussnoden, dvs. den sista byten i utgångsdata,
som beskrivs med parameterbiten g 5.5. Ställa in parametrar för fältbussnod
AVENTICS™ EtherNet/IP | R412018139-BAL-001-AG | Svenska
OBS!
• Ställa in parametern för moduler via styrsystemet g 5.5.1. Ställa in
parametrar för moduler
9.1 Öppna och stänga inspektionsfönstret
Defekt eller felaktigt sittande tätning!
Vatten kan tränga in i enheten. Skyddsklassen IP65 kan inte längre garanteras.
1. Kontrollera att tätningen under inspektionsfönstret (3) är intakt och sitter
korrekt.
2. Kontrollera att skruven (25) är åtdragen med korrekt åtdragningsmoment
(0,2 Nm).
1. Lossa skruven (25) på inspektionsfönstret (3).
2. Fäll upp inspektionsfönstret.
3. Gör de inställningar som beskrivs i följande avsnitt.
4. Stäng inspektionsfönstret igen. Kontrollera att tätningen sitter korrekt.
5. Dra åt skruven igen.
Åtdragningsmoment: 0,2 Nm
9.2 Ändra adressen
En adressändring som görs under drift överförs inte!
Fältbussnoden fortsätter arbeta med den gamla adressen.
1. Ändra aldrig adressen under drift.
2. Bryt fältbussnoden från spänningen UL innan du ändrar läge på brytare S1
och S2.
9.3 Tilldela IP-adress och subnätmask
Fältbussnoden behöver en unik IP-adress i EtherNet/IP-nätverket för att
styrsystemet ska kunna identifiera den.
Adress vid leverans
I leveransstatus är brytarna inställda på DHCP-funktion (0x00). Brytare S2 står på
0 och brytare S1 på 0.
