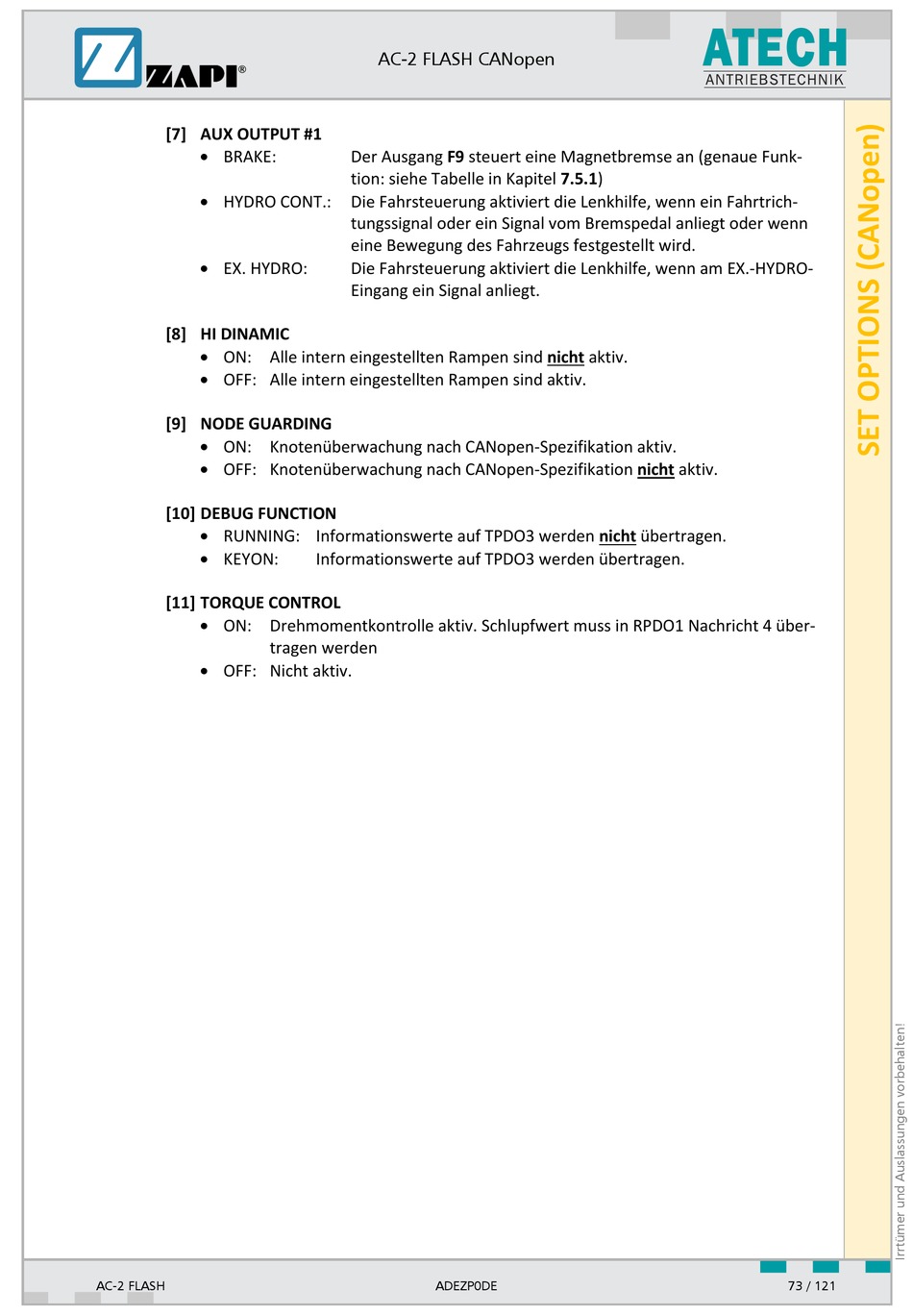

Node Guarding - ATECH AC-2 FLASH Benutzerhandbuch

[7] AUX OUTPUT #1
 BRAKE:
 HYDRO CONT.:
 EX. HYDRO:
[8] HI DINAMIC
 ON: Alle intern eingestellten Rampen sind nicht aktiv.
 OFF: Alle intern eingestellten Rampen sind aktiv.

[9] NODE GUARDING

 ON: Knotenüberwachung nach CANopen-Spezifikation aktiv.
 OFF: Knotenüberwachung nach CANopen-Spezifikation nicht aktiv.
[10] DEBUG FUNCTION
 RUNNING: Informationswerte auf TPDO3 werden nicht übertragen.
 KEYON:
[11] TORQUE CONTROL
 ON: Drehmomentkontrolle aktiv. Schlupfwert muss in RPDO1 Nachricht 4 über-
 OFF: Nicht aktiv.
AC-2 FLASH
AC-2 FLASH CANopen
Der Ausgang F9 steuert eine Magnetbremse an (genaue Funk-
tion: siehe Tabelle in Kapitel 7.5.1)
Die Fahrsteuerung aktiviert die Lenkhilfe, wenn ein Fahrtrich-
tungssignal oder ein Signal vom Bremspedal anliegt oder wenn
eine Bewegung des Fahrzeugs festgestellt wird.
Die Fahrsteuerung aktiviert die Lenkhilfe, wenn am EX.-HYDRO-
Eingang ein Signal anliegt.
Informationswerte auf TPDO3 werden übertragen.
tragen werden
ADEZP0DE 73 / 121
