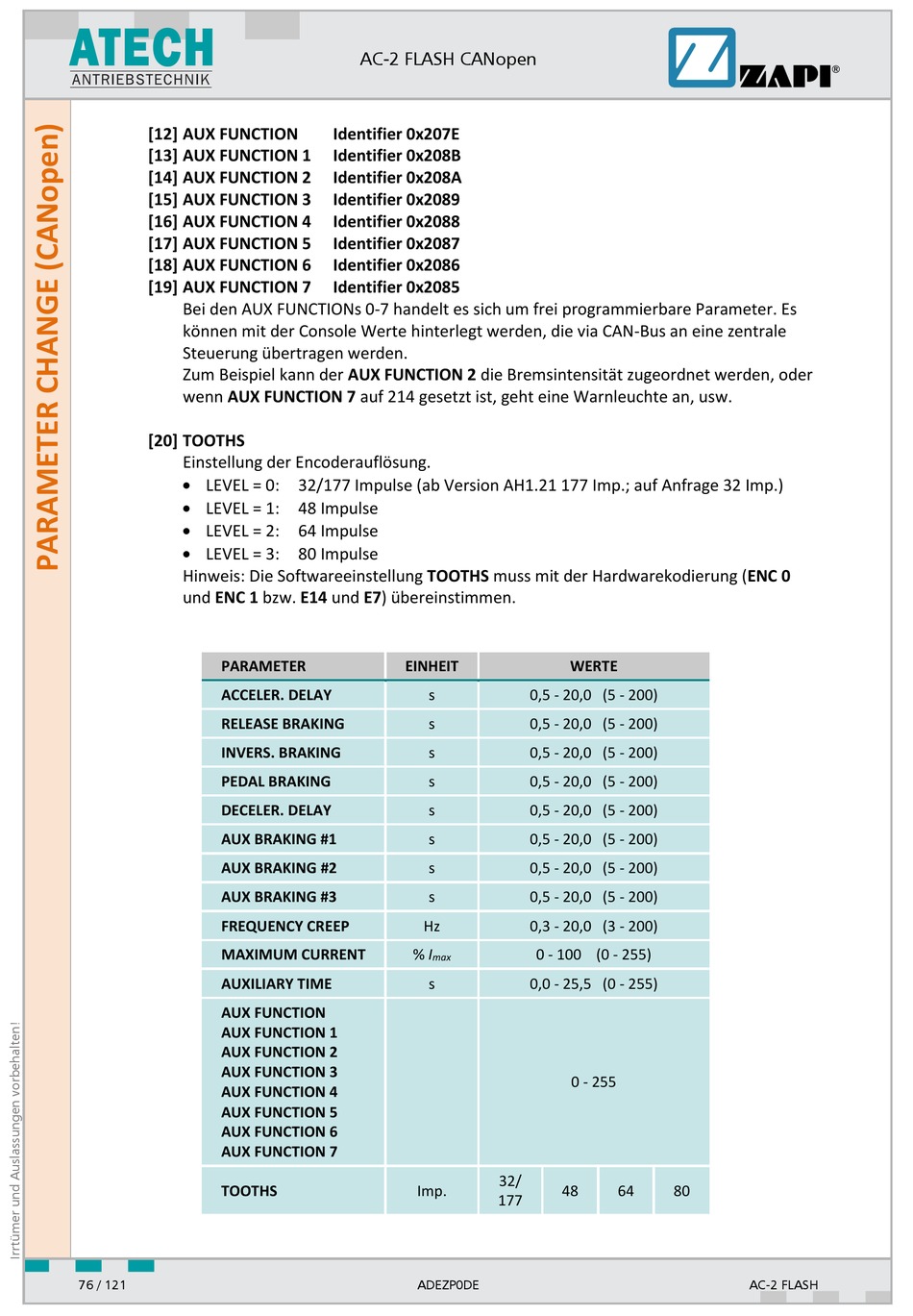

Aux Function - Atech Ac-2 Flash Benutzerhandbuch

[12] AUX FUNCTION

[13] AUX FUNCTION 1
[14] AUX FUNCTION 2
[15] AUX FUNCTION 3
[16] AUX FUNCTION 4
[17] AUX FUNCTION 5
[18] AUX FUNCTION 6
[19] AUX FUNCTION 7
Bei den AUX FUNCTIONs 0-7 handelt es sich um frei programmierbare Parameter. Es
können mit der Console Werte hinterlegt werden, die via CAN-Bus an eine zentrale
Steuerung übertragen werden.
Zum Beispiel kann der AUX FUNCTION 2 die Bremsintensität zugeordnet werden, oder
wenn AUX FUNCTION 7 auf 214 gesetzt ist, geht eine Warnleuchte an, usw.
[20] TOOTHS
Einstellung der Encoderauflösung.
 LEVEL = 0: 32/177 Impulse (ab Version AH1.21 177 Imp.; auf Anfrage 32 Imp.)
 LEVEL = 1: 48 Impulse
 LEVEL = 2: 64 Impulse
 LEVEL = 3: 80 Impulse
Hinweis: Die Softwareeinstellung TOOTHS muss mit der Hardwarekodierung (ENC 0
und ENC 1 bzw. E14 und E7) übereinstimmen.
PARAMETER
ACCELER. DELAY
RELEASE BRAKING
INVERS. BRAKING
PEDAL BRAKING
DECELER. DELAY
AUX BRAKING #1
AUX BRAKING #2
AUX BRAKING #3
FREQUENCY CREEP
MAXIMUM CURRENT
AUXILIARY TIME
AUX FUNCTION
AUX FUNCTION 1
AUX FUNCTION 2
AUX FUNCTION 3
AUX FUNCTION 4
AUX FUNCTION 5
AUX FUNCTION 6
AUX FUNCTION 7
TOOTHS
76 / 121
AC-2 FLASH CANopen
Identifier 0x207E
Identifier 0x208B
Identifier 0x208A
Identifier 0x2089
Identifier 0x2088
Identifier 0x2087
Identifier 0x2086
Identifier 0x2085
EINHEIT
s
s
s
s
s
s
s
s
Hz
% I
max
s
32/
Imp.
177
ADEZP0DE
WERTE
0,5 - 20,0 (5 - 200)
0,5 - 20,0 (5 - 200)
0,5 - 20,0 (5 - 200)
0,5 - 20,0 (5 - 200)
0,5 - 20,0 (5 - 200)
0,5 - 20,0 (5 - 200)
0,5 - 20,0 (5 - 200)
0,5 - 20,0 (5 - 200)
0,3 - 20,0 (3 - 200)
0 - 100 (0 - 255)
0,0 - 25,5 (0 - 255)
0 - 255
48 64 80
AC-2 FLASH
