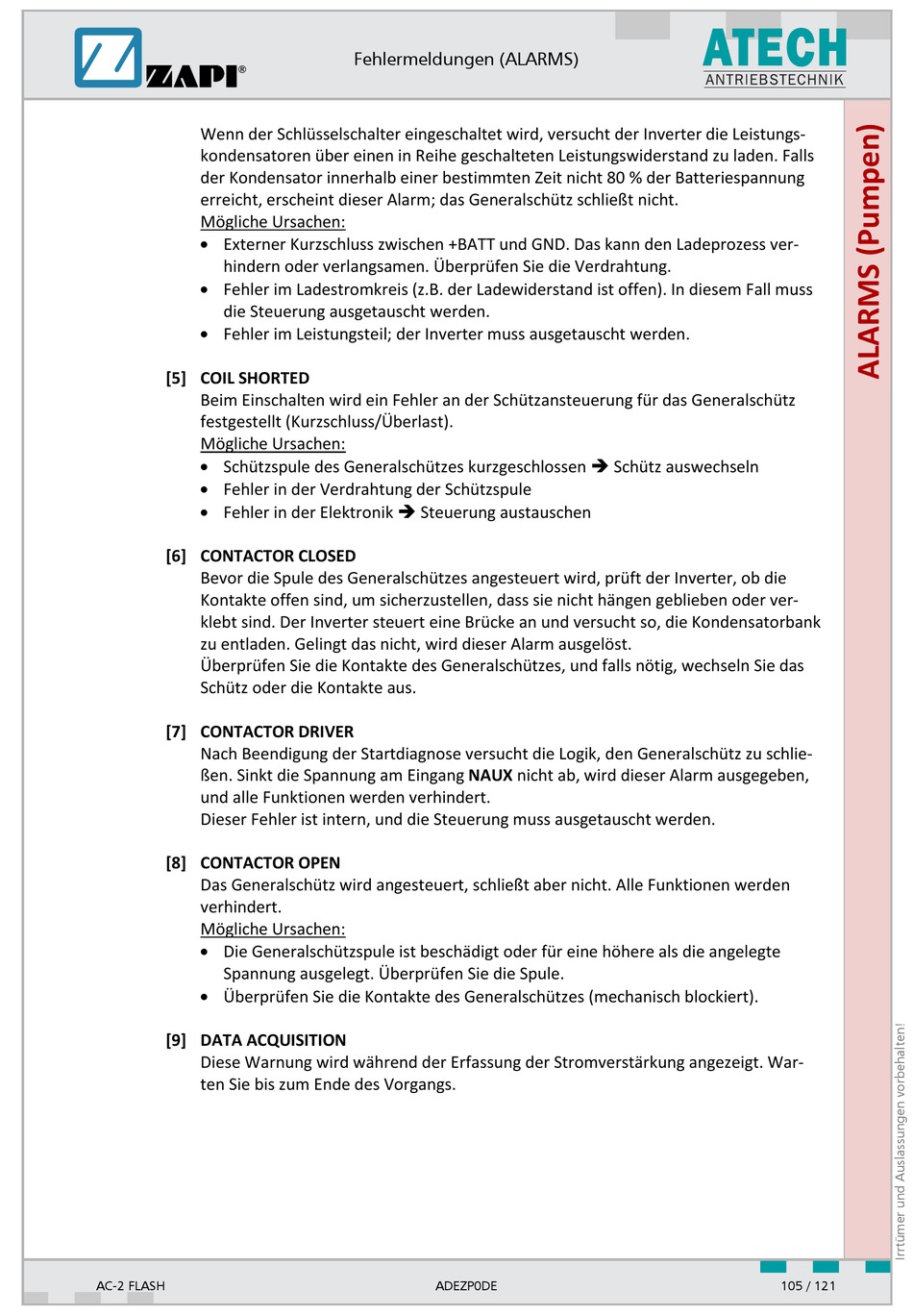

Wenn der Schlüsselschalter eingeschaltet wird, versucht der Inverter die Leistungs-
kondensatoren über einen in Reihe geschalteten Leistungswiderstand zu laden. Falls
der Kondensator innerhalb einer bestimmten Zeit nicht 80 % der Batteriespannung
erreicht, erscheint dieser Alarm; das Generalschütz schließt nicht.
Mögliche Ursachen:
Externer Kurzschluss zwischen +BATT und GND. Das kann den Ladeprozess ver-
hindern oder verlangsamen. Überprüfen Sie die Verdrahtung.
Fehler im Ladestromkreis (z.B. der Ladewiderstand ist offen). In diesem Fall muss
die Steuerung ausgetauscht werden.
Fehler im Leistungsteil; der Inverter muss ausgetauscht werden.
[5] COIL SHORTED
Beim Einschalten wird ein Fehler an der Schützansteuerung für das Generalschütz
festgestellt (Kurzschluss/Überlast).
Mögliche Ursachen:
Schützspule des Generalschützes kurzgeschlossen Schütz auswechseln
Fehler in der Verdrahtung der Schützspule
Fehler in der Elektronik Steuerung austauschen
[6] CONTACTOR CLOSED
Bevor die Spule des Generalschützes angesteuert wird, prüft der Inverter, ob die
Kontakte offen sind, um sicherzustellen, dass sie nicht hängen geblieben oder ver-
klebt sind. Der Inverter steuert eine Brücke an und versucht so, die Kondensatorbank
zu entladen. Gelingt das nicht, wird dieser Alarm ausgelöst.
Überprüfen Sie die Kontakte des Generalschützes, und falls nötig, wechseln Sie das
Schütz oder die Kontakte aus.
[7] CONTACTOR DRIVER
Nach Beendigung der Startdiagnose versucht die Logik, den Generalschütz zu schlie-
ßen. Sinkt die Spannung am Eingang NAUX nicht ab, wird dieser Alarm ausgegeben,
und alle Funktionen werden verhindert.
Dieser Fehler ist intern, und die Steuerung muss ausgetauscht werden.
[8] CONTACTOR OPEN
Das Generalschütz wird angesteuert, schließt aber nicht. Alle Funktionen werden
verhindert.
Mögliche Ursachen:
Die Generalschützspule ist beschädigt oder für eine höhere als die angelegte
Spannung ausgelegt. Überprüfen Sie die Spule.
Überprüfen Sie die Kontakte des Generalschützes (mechanisch blockiert).
[9] DATA ACQUISITION
Diese Warnung wird während der Erfassung der Stromverstärkung angezeigt. War-
ten Sie bis zum Ende des Vorgangs.
AC-2 FLASH
Fehlermeldungen (ALARMS)
ADEZP0DE
105 / 121
