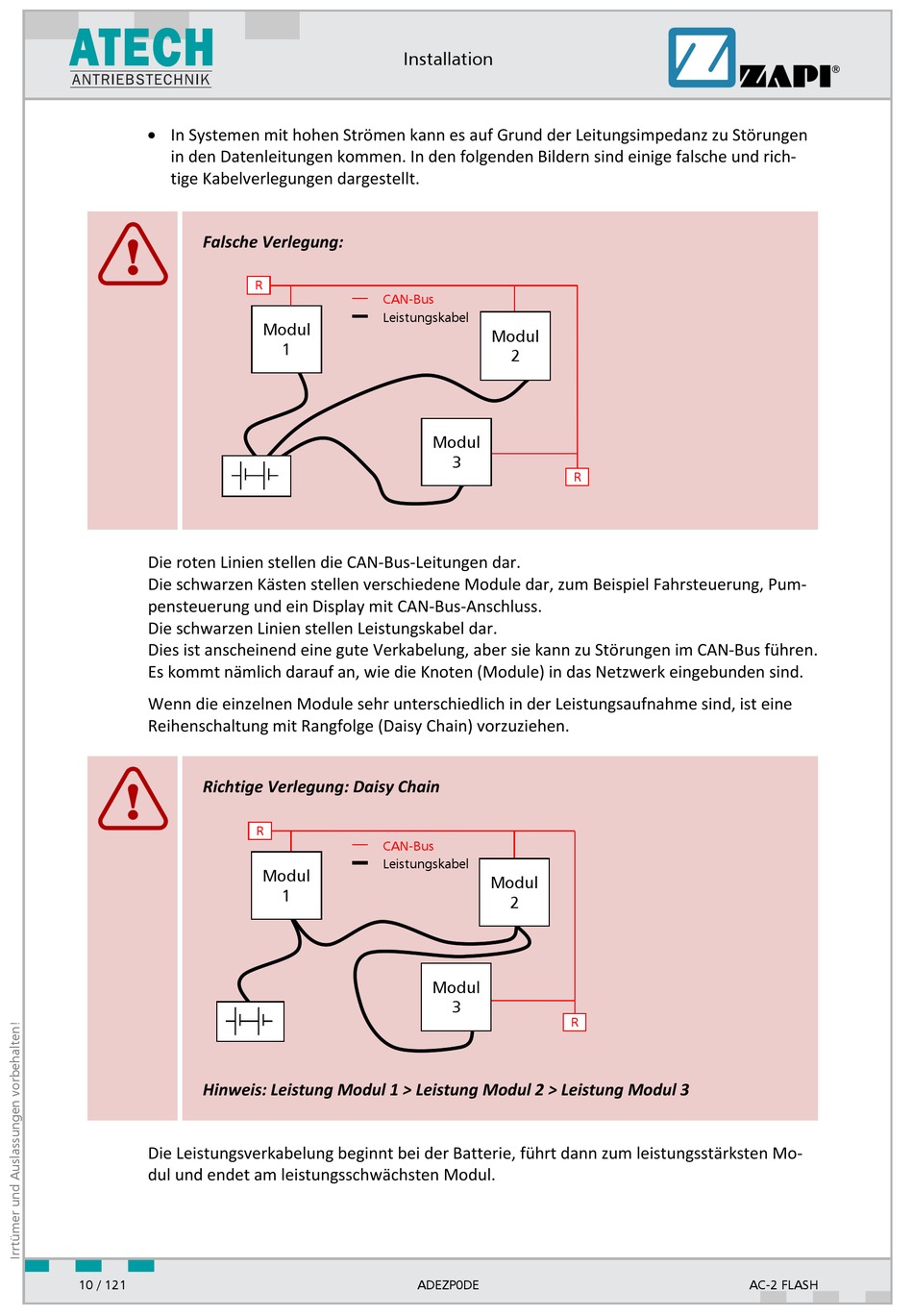

In Systemen mit hohen Strömen kann es auf Grund der Leitungsimpedanz zu Störungen
in den Datenleitungen kommen. In den folgenden Bildern sind einige falsche und rich-
tige Kabelverlegungen dargestellt.
Falsche Verlegung:
Die roten Linien stellen die CAN-Bus-Leitungen dar.
Die schwarzen Kästen stellen verschiedene Module dar, zum Beispiel Fahrsteuerung, Pum-
pensteuerung und ein Display mit CAN-Bus-Anschluss.
Die schwarzen Linien stellen Leistungskabel dar.
Dies ist anscheinend eine gute Verkabelung, aber sie kann zu Störungen im CAN-Bus führen.
Es kommt nämlich darauf an, wie die Knoten (Module) in das Netzwerk eingebunden sind.
Wenn die einzelnen Module sehr unterschiedlich in der Leistungsaufnahme sind, ist eine
Reihenschaltung mit Rangfolge (Daisy Chain) vorzuziehen.
Richtige Verlegung: Daisy Chain
Hinweis: Leistung Modul 1 > Leistung Modul 2 > Leistung Modul 3
Die Leistungsverkabelung beginnt bei der Batterie, führt dann zum leistungsstärksten Mo-
dul und endet am leistungsschwächsten Modul.
10 / 121
Installation
R
CAN-Bus
Leistungskabel
Modul
1
R
CAN-Bus
Leistungskabel
Modul
1
ADEZP0DE
Modul
2
Modul
3
R
Modul
2
Modul
3
R
AC-2 FLASH
