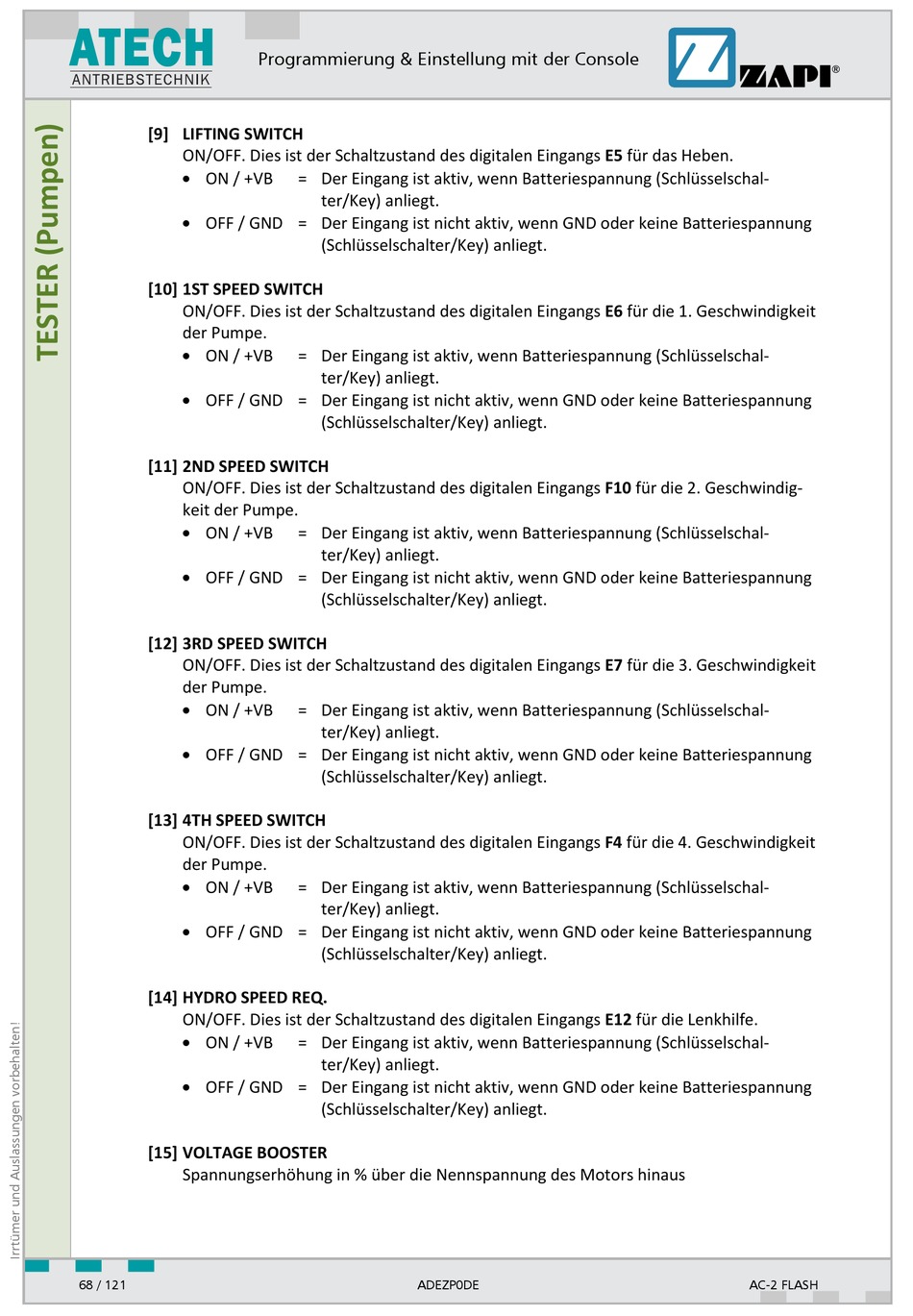

ATECH AC-2 FLASH Benutzerhandbuch Seite 74

Inhaltsverzeichnis

[9] LIFTING SWITCH

ON/OFF. Dies ist der Schaltzustand des digitalen Eingangs E5 für das Heben.

 ON / +VB

 OFF / GND = Der Eingang ist nicht aktiv, wenn GND oder keine Batteriespannung

[10] 1ST SPEED SWITCH

ON/OFF. Dies ist der Schaltzustand des digitalen Eingangs E6 für die 1. Geschwindigkeit

der Pumpe.

 ON / +VB

 OFF / GND = Der Eingang ist nicht aktiv, wenn GND oder keine Batteriespannung

[11] 2ND SPEED SWITCH

ON/OFF. Dies ist der Schaltzustand des digitalen Eingangs F10 für die 2. Geschwindig-

keit der Pumpe.

 ON / +VB

 OFF / GND = Der Eingang ist nicht aktiv, wenn GND oder keine Batteriespannung

[12] 3RD SPEED SWITCH

ON/OFF. Dies ist der Schaltzustand des digitalen Eingangs E7 für die 3. Geschwindigkeit

der Pumpe.

 ON / +VB

 OFF / GND = Der Eingang ist nicht aktiv, wenn GND oder keine Batteriespannung

[13] 4TH SPEED SWITCH

ON/OFF. Dies ist der Schaltzustand des digitalen Eingangs F4 für die 4. Geschwindigkeit

der Pumpe.

 ON / +VB

 OFF / GND = Der Eingang ist nicht aktiv, wenn GND oder keine Batteriespannung

[14] HYDRO SPEED REQ.

ON/OFF. Dies ist der Schaltzustand des digitalen Eingangs E12 für die Lenkhilfe.

 ON / +VB

 OFF / GND = Der Eingang ist nicht aktiv, wenn GND oder keine Batteriespannung

[15] VOLTAGE BOOSTER

Spannungserhöhung in % über die Nennspannung des Motors hinaus

68 / 121

Programmierung & Einstellung mit der Console

= Der Eingang ist aktiv, wenn Batteriespannung (Schlüsselschal-

ter/Key) anliegt.
