3

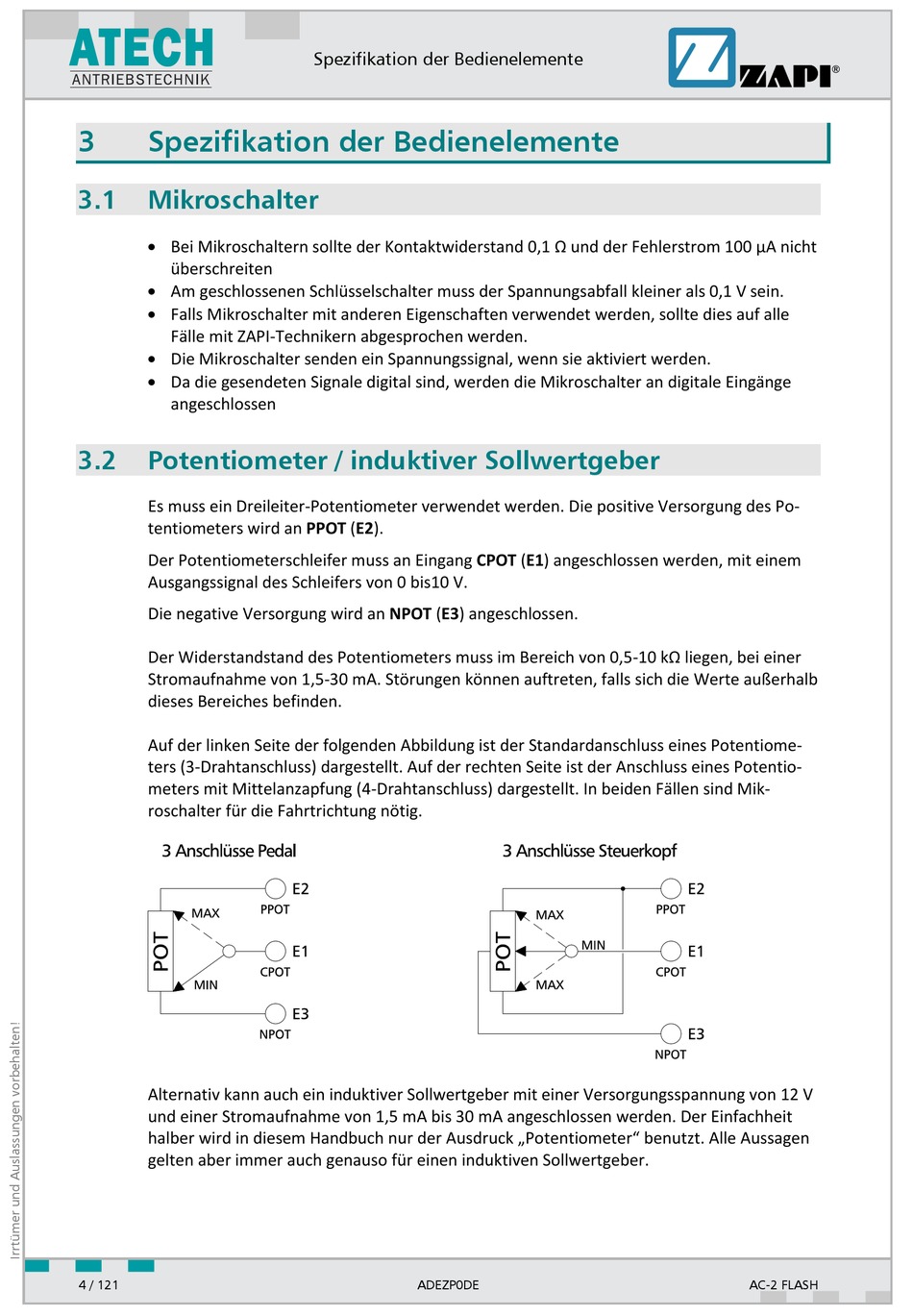

Spezifikation der Bedienelemente
3.1
Mikroschalter
Bei Mikroschaltern sollte der Kontaktwiderstand 0,1 Ω und der Fehlerstrom 100 µA nicht
überschreiten
Am geschlossenen Schlüsselschalter muss der Spannungsabfall kleiner als 0,1 V sein.
Falls Mikroschalter mit anderen Eigenschaften verwendet werden, sollte dies auf alle
Fälle mit ZAPI-Technikern abgesprochen werden.
Die Mikroschalter senden ein Spannungssignal, wenn sie aktiviert werden.
Da die gesendeten Signale digital sind, werden die Mikroschalter an digitale Eingänge
angeschlossen
3.2
Potentiometer / induktiver Sollwertgeber
Es muss ein Dreileiter-Potentiometer verwendet werden. Die positive Versorgung des Po-
tentiometers wird an PPOT (E2).
Der Potentiometerschleifer muss an Eingang CPOT (E1) angeschlossen werden, mit einem
Ausgangssignal des Schleifers von 0 bis10 V.
Die negative Versorgung wird an NPOT (E3) angeschlossen.
Der Widerstandstand des Potentiometers muss im Bereich von 0,5-10 kΩ liegen, bei einer
Stromaufnahme von 1,5-30 mA. Störungen können auftreten, falls sich die Werte außerhalb
dieses Bereiches befinden.
Auf der linken Seite der folgenden Abbildung ist der Standardanschluss eines Potentiome-
ters (3-Drahtanschluss) dargestellt. Auf der rechten Seite ist der Anschluss eines Potentio-
meters mit Mittelanzapfung (4-Drahtanschluss) dargestellt. In beiden Fällen sind Mik-
roschalter für die Fahrtrichtung nötig.
Alternativ kann auch ein induktiver Sollwertgeber mit einer Versorgungsspannung von 12 V
und einer Stromaufnahme von 1,5 mA bis 30 mA angeschlossen werden. Der Einfachheit
halber wird in diesem Handbuch nur der Ausdruck „Potentiometer" benutzt. Alle Aussagen
gelten aber immer auch genauso für einen induktiven Sollwertgeber.
4 / 121
Spezifikation der Bedienelemente
ADEZP0DE
AC-2 FLASH
