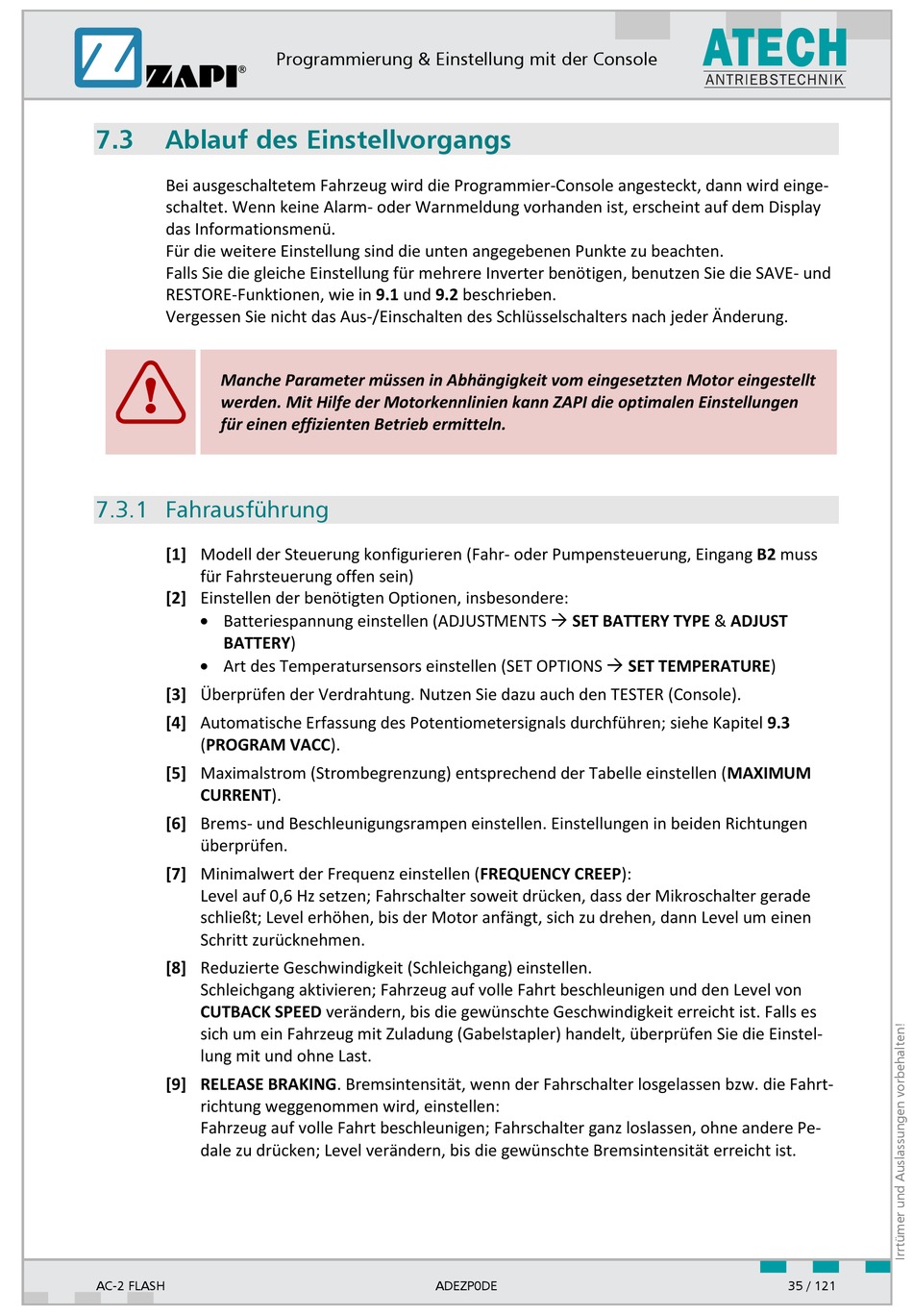

7.3
Ablauf des Einstellvorgangs
Bei ausgeschaltetem Fahrzeug wird die Programmier-Console angesteckt, dann wird einge-
schaltet. Wenn keine Alarm- oder Warnmeldung vorhanden ist, erscheint auf dem Display
das Informationsmenü.
Für die weitere Einstellung sind die unten angegebenen Punkte zu beachten.
Falls Sie die gleiche Einstellung für mehrere Inverter benötigen, benutzen Sie die SAVE- und
RESTORE-Funktionen, wie in 9.1 und 9.2 beschrieben.
Vergessen Sie nicht das Aus-/Einschalten des Schlüsselschalters nach jeder Änderung.
Manche Parameter müssen in Abhängigkeit vom eingesetzten Motor eingestellt
werden. Mit Hilfe der Motorkennlinien kann ZAPI die optimalen Einstellungen
für einen effizienten Betrieb ermitteln.
7.3.1 Fahrausführung
[1] Modell der Steuerung konfigurieren (Fahr- oder Pumpensteuerung, Eingang B2 muss
für Fahrsteuerung offen sein)
[2] Einstellen der benötigten Optionen, insbesondere:
Batteriespannung einstellen (ADJUSTMENTS SET BATTERY TYPE & ADJUST
BATTERY)
Art des Temperatursensors einstellen (SET OPTIONS SET TEMPERATURE)
[3] Überprüfen der Verdrahtung. Nutzen Sie dazu auch den TESTER (Console).
[4] Automatische Erfassung des Potentiometersignals durchführen; siehe Kapitel 9.3
(PROGRAM VACC).
[5] Maximalstrom (Strombegrenzung) entsprechend der Tabelle einstellen (MAXIMUM
CURRENT).
[6] Brems- und Beschleunigungsrampen einstellen. Einstellungen in beiden Richtungen
überprüfen.
[7] Minimalwert der Frequenz einstellen (FREQUENCY CREEP):
Level auf 0,6 Hz setzen; Fahrschalter soweit drücken, dass der Mikroschalter gerade
schließt; Level erhöhen, bis der Motor anfängt, sich zu drehen, dann Level um einen
Schritt zurücknehmen.
[8] Reduzierte Geschwindigkeit (Schleichgang) einstellen.
Schleichgang aktivieren; Fahrzeug auf volle Fahrt beschleunigen und den Level von
CUTBACK SPEED verändern, bis die gewünschte Geschwindigkeit erreicht ist. Falls es
sich um ein Fahrzeug mit Zuladung (Gabelstapler) handelt, überprüfen Sie die Einstel-
lung mit und ohne Last.
[9] RELEASE BRAKING. Bremsintensität, wenn der Fahrschalter losgelassen bzw. die Fahrt-
richtung weggenommen wird, einstellen:
Fahrzeug auf volle Fahrt beschleunigen; Fahrschalter ganz loslassen, ohne andere Pe-
dale zu drücken; Level verändern, bis die gewünschte Bremsintensität erreicht ist.
AC-2 FLASH
Programmierung & Einstellung mit der Console
ADEZP0DE
35 / 121
