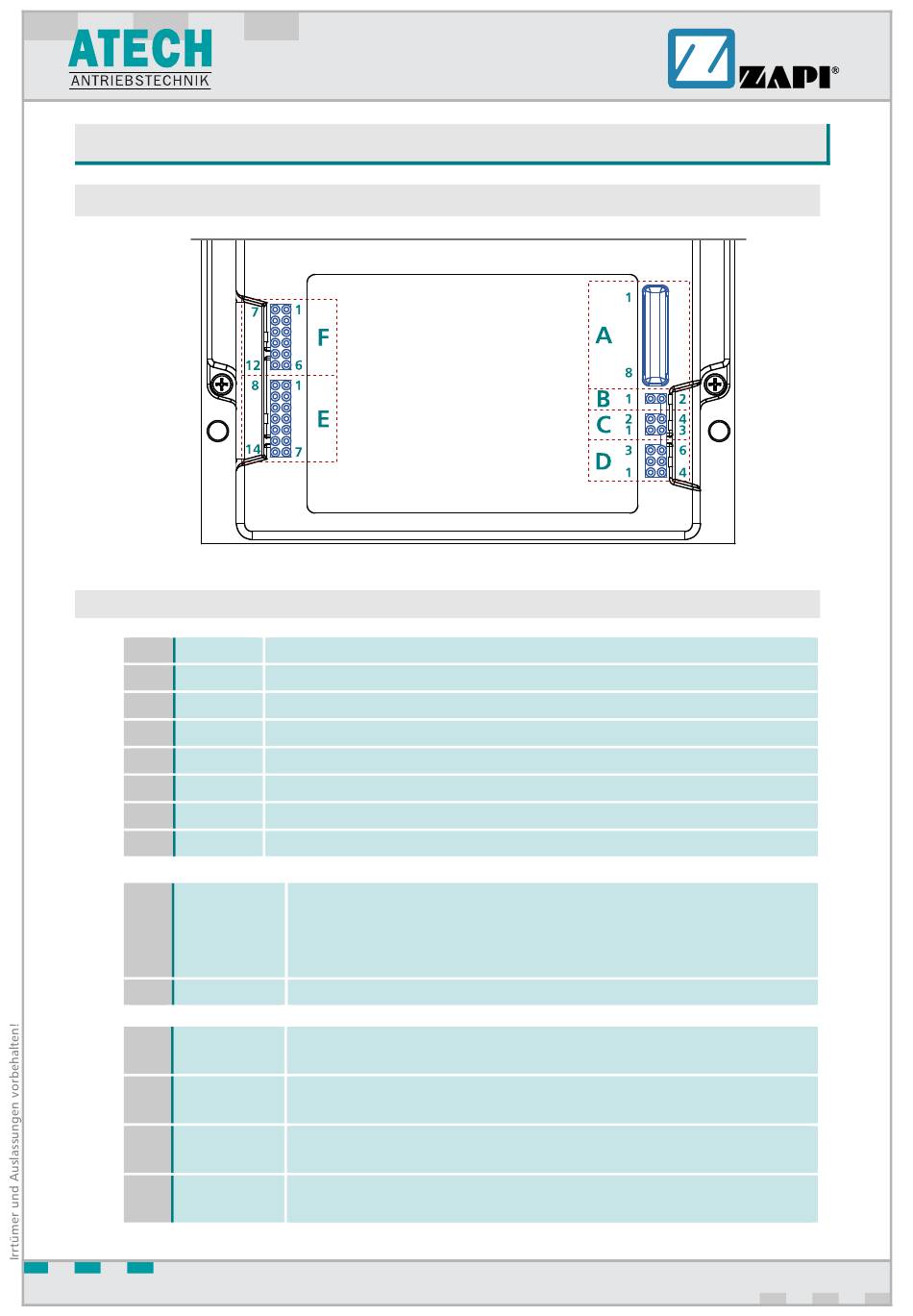

5 Beschreibung der Anschlüsse
5.1

Steckerbelegung

5.1.1 Fahrausführung
A1 PCLRXD
A2 NCLRXD
A3 PCLTXD
A4 NCLTXD
A5 GND
A6 +12
A7 FLASH
A8 FLASH
B1 MODE IN
B2 MODE OUT
C1 CAN L
C2 CAN L OUT
C3 CAN H
C4 CAN H OUT
18 / 121
Beschreibung der Anschlüsse
Serielle Schnittstelle Empfänger positiv
Serielle Schnittstelle Empfänger negativ
Serielle Schnittstelle Sender positiv
Serielle Schnittstelle Sender negativ
Spannungsversorgung Console negativ
Spannungsversorgung Console positiv
Wird für die Flash-Memory-Programmierung extern mit A8 verbunden.
Wird für die Flash-Memory-Programmierung extern mit A7 verbunden.
Dieser Eingang ist für die Konfiguration der Steuerung als Fahr- bzw.
Pumpensteuerung zuständig;
Fahrsteuerung:
Pumpensteuerung: Eingang B1 verbunden mit B2
Spannungsversorgung +12 V für Eingang B1
Niederwertiger Spannungspegel der CAN-Bus Schnittstelle (CAN
LOW); intern verbunden mit C2
Niederwertiger Spannungspegel der CAN-Bus Schnittstelle (CAN
LOW); intern verbunden mit C1
Höherwertiger Spannungspegel der CAN-Bus Schnittstelle (CAN
HIGH); intern verbunden mit C4
Höherwertiger Spannungspegel der CAN-Bus Schnittstelle (CAN
LOW); intern verbunden mit C3
ADEZP0DE
Eingang B1 offen
