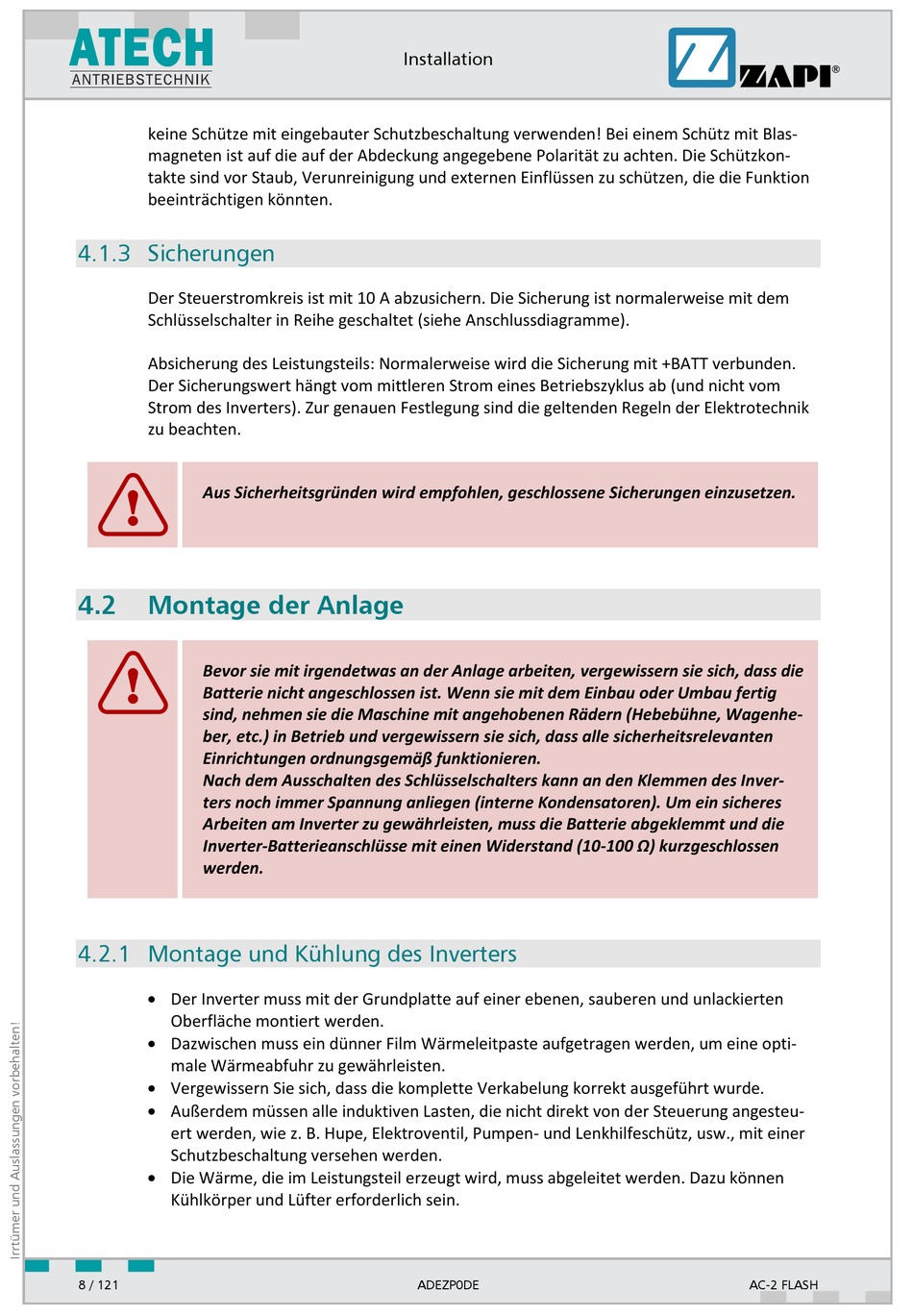

keine Schütze mit eingebauter Schutzbeschaltung verwenden! Bei einem Schütz mit Blas-
magneten ist auf die auf der Abdeckung angegebene Polarität zu achten. Die Schützkon-
takte sind vor Staub, Verunreinigung und externen Einflüssen zu schützen, die die Funktion
beeinträchtigen könnten.
4.1.3 Sicherungen
Der Steuerstromkreis ist mit 10 A abzusichern. Die Sicherung ist normalerweise mit dem
Schlüsselschalter in Reihe geschaltet (siehe Anschlussdiagramme).
Absicherung des Leistungsteils: Normalerweise wird die Sicherung mit +BATT verbunden.
Der Sicherungswert hängt vom mittleren Strom eines Betriebszyklus ab (und nicht vom
Strom des Inverters). Zur genauen Festlegung sind die geltenden Regeln der Elektrotechnik
zu beachten.
Aus Sicherheitsgründen wird empfohlen, geschlossene Sicherungen einzusetzen.
4.2
Montage der Anlage
Bevor sie mit irgendetwas an der Anlage arbeiten, vergewissern sie sich, dass die
Batterie nicht angeschlossen ist. Wenn sie mit dem Einbau oder Umbau fertig
sind, nehmen sie die Maschine mit angehobenen Rädern (Hebebühne, Wagenhe-
ber, etc.) in Betrieb und vergewissern sie sich, dass alle sicherheitsrelevanten
Einrichtungen ordnungsgemäß funktionieren.
Nach dem Ausschalten des Schlüsselschalters kann an den Klemmen des Inver-
ters noch immer Spannung anliegen (interne Kondensatoren). Um ein sicheres
Arbeiten am Inverter zu gewährleisten, muss die Batterie abgeklemmt und die
Inverter-Batterieanschlüsse mit einen Widerstand (10-100 Ω) kurzgeschlossen
werden.
4.2.1 Montage und Kühlung des Inverters
Der Inverter muss mit der Grundplatte auf einer ebenen, sauberen und unlackierten
Oberfläche montiert werden.
Dazwischen muss ein dünner Film Wärmeleitpaste aufgetragen werden, um eine opti-
male Wärmeabfuhr zu gewährleisten.
Vergewissern Sie sich, dass die komplette Verkabelung korrekt ausgeführt wurde.
Außerdem müssen alle induktiven Lasten, die nicht direkt von der Steuerung angesteu-
ert werden, wie z. B. Hupe, Elektroventil, Pumpen- und Lenkhilfeschütz, usw., mit einer
Schutzbeschaltung versehen werden.
Die Wärme, die im Leistungsteil erzeugt wird, muss abgeleitet werden. Dazu können
Kühlkörper und Lüfter erforderlich sein.
8 / 121
Installation
ADEZP0DE
AC-2 FLASH
