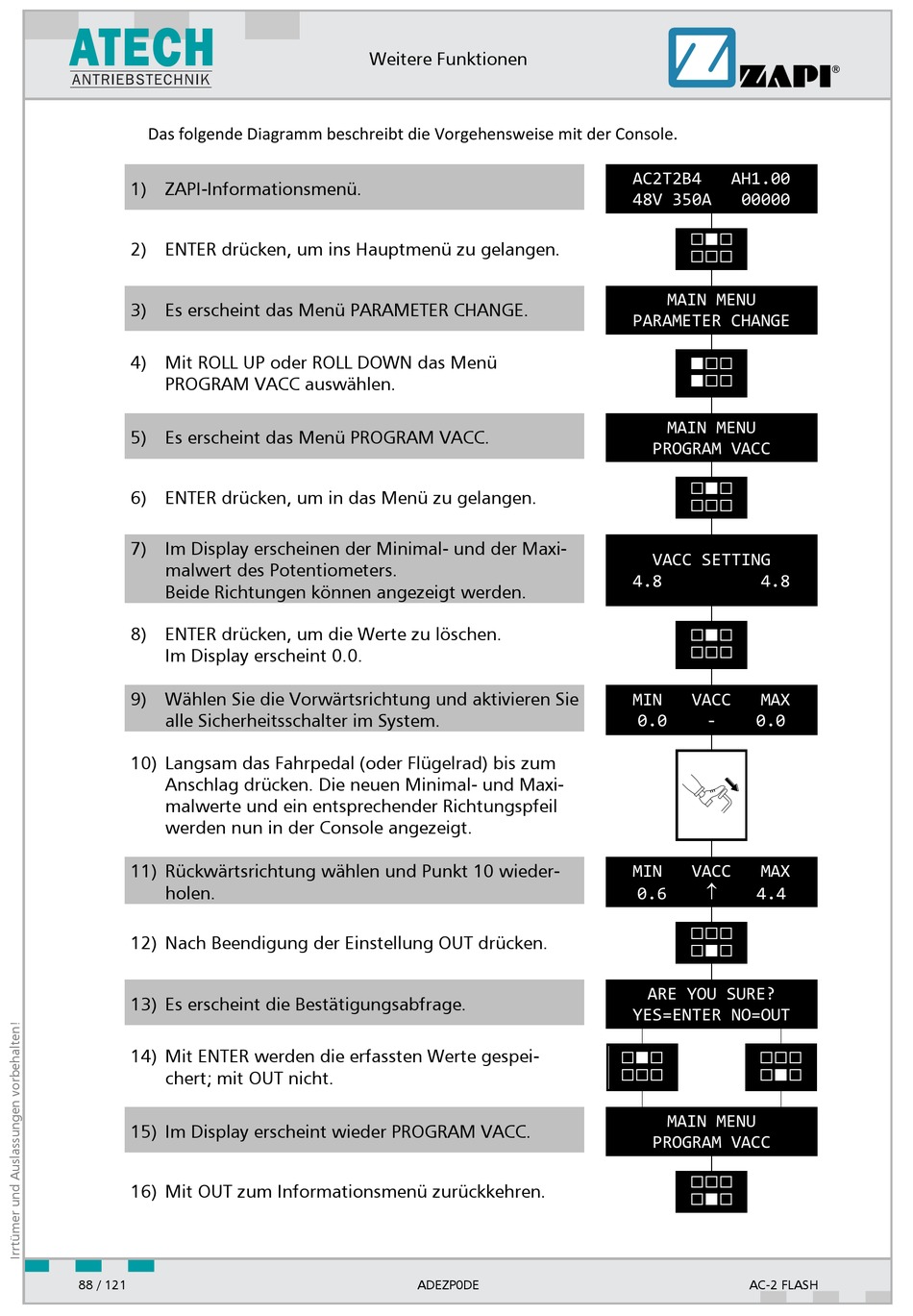

Das folgende Diagramm beschreibt die Vorgehensweise mit der Console.
1) ZAPI-Informationsmenü.
2) ENTER drücken, um ins Hauptmenü zu gelangen.
3) Es erscheint das Menü PARAMETER CHANGE.
4) Mit ROLL UP oder ROLL DOWN das Menü
PROGRAM VACC auswählen.
5) Es erscheint das Menü PROGRAM VACC.
6) ENTER drücken, um in das Menü zu gelangen.
7) Im Display erscheinen der Minimal- und der Maxi-
malwert des Potentiometers.
Beide Richtungen können angezeigt werden.
8) ENTER drücken, um die Werte zu löschen.
Im Display erscheint 0.0.
9) Wählen Sie die Vorwärtsrichtung und aktivieren Sie
alle Sicherheitsschalter im System.
10) Langsam das Fahrpedal (oder Flügelrad) bis zum
Anschlag drücken. Die neuen Minimal- und Maxi-
malwerte und ein entsprechender Richtungspfeil
werden nun in der Console angezeigt.
11) Rückwärtsrichtung wählen und Punkt 10 wieder-
holen.
12) Nach Beendigung der Einstellung OUT drücken.
13) Es erscheint die Bestätigungsabfrage.
14) Mit ENTER werden die erfassten Werte gespei-
chert; mit OUT nicht.
15) Im Display erscheint wieder PROGRAM VACC.
16) Mit OUT zum Informationsmenü zurückkehren.
88 / 121
Weitere Funktionen
ADEZP0DE
AC2T2B4
AH1.00
48V 350A
00000
MAIN MENU
PARAMETER CHANGE
MAIN MENU
PROGRAM VACC
VACC SETTING
4.8
4.8
MIN
VACC
MAX
0.0
-
0.0
MIN
VACC
MAX
0.6
4.4
ARE YOU SURE?
YES=ENTER NO=OUT
MAIN MENU
PROGRAM VACC
AC-2 FLASH
