Leistungsanschlüsse - Atech Ac-2 Flash Benutzerhandbuch

F10 DI 2
F11 GND
F12 NTHERM

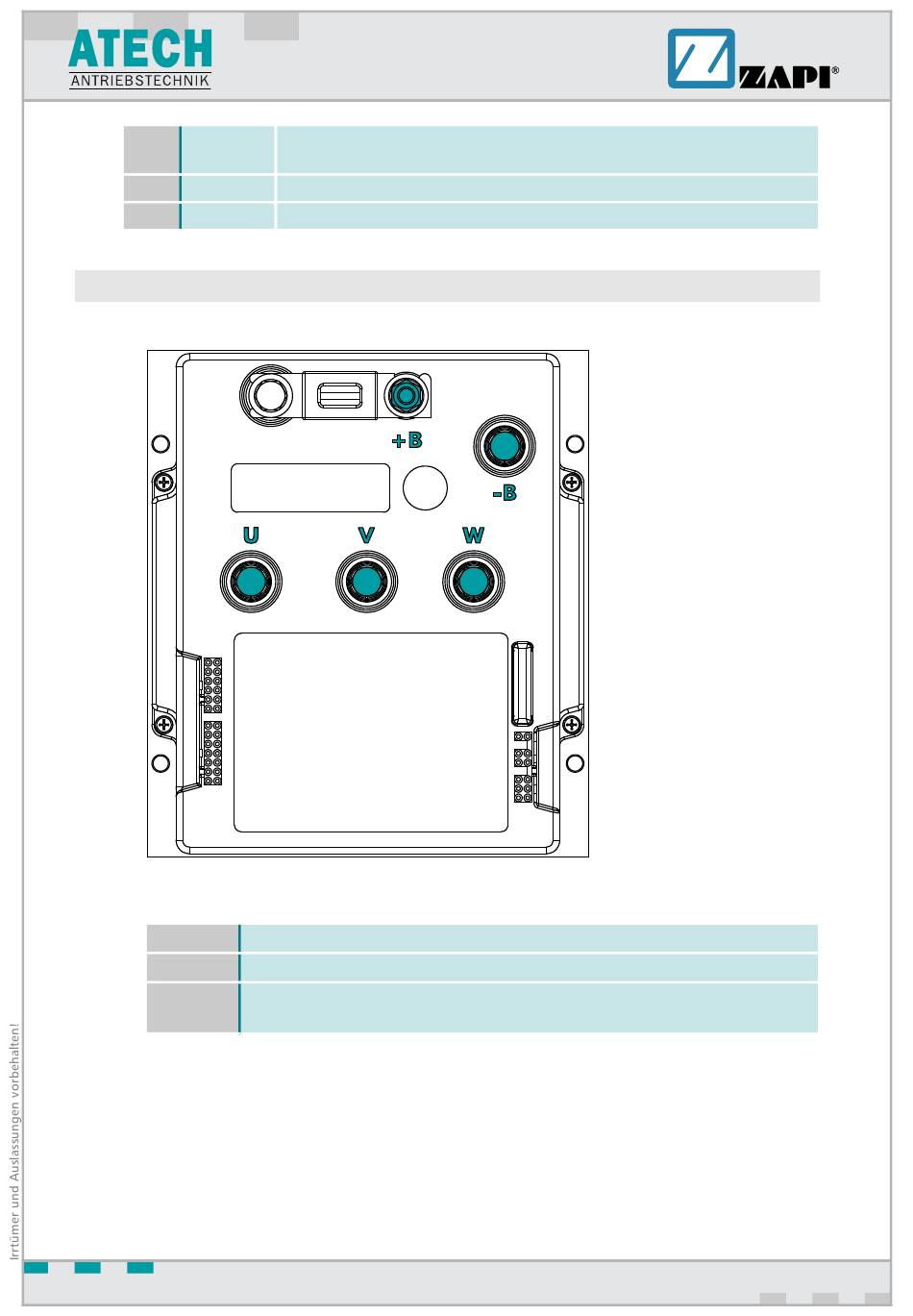

5.2 Leistungsanschlüsse
–B
+B
U; V; W
24 / 121
Beschreibung der Anschlüsse
Digitaler Eingang 2;
Die Funktion ist aktiv, wenn eine pos. Spannung anliegt.
–Batt
Ausgang Temperatursensor Motor (–Batt)
Negative Versorgung von der Batterie.
Positive Versorgung von der Batterie.
Anschlüsse für die drei Motorphasen. Schließen Sie die drei Phasen ent-
sprechend Ihrer Bezeichnung an.
ADEZP0DE AC-2 FLASH
