4.5 Anschluss Fahrzeug-Ladestecker und Infrastruk-
tur-Ladedose
4.5.1

Fahrzeug-Ladestecker

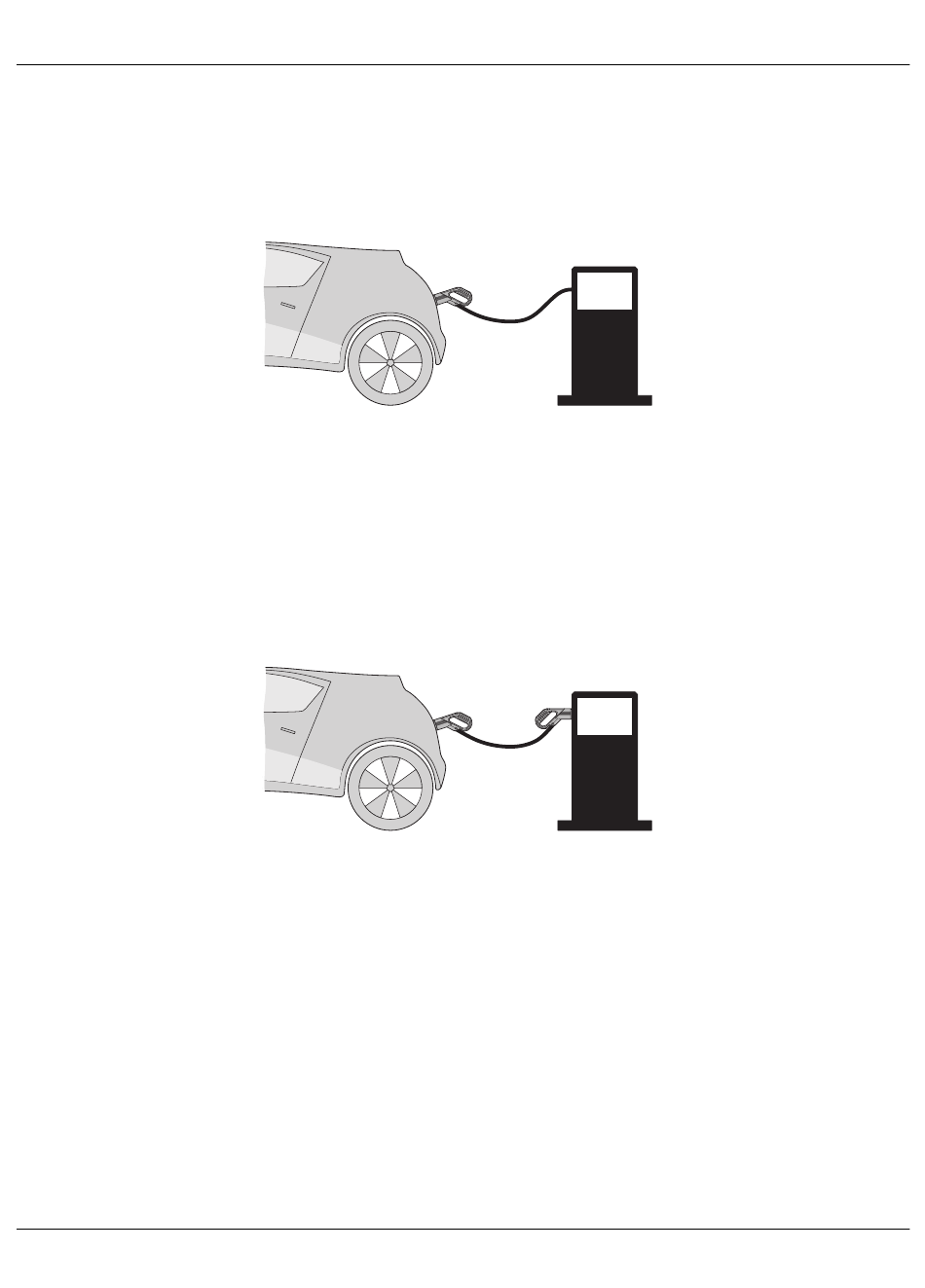

Bild 4-6

Ladefall C, Ladestation mit Fahrzeug-Ladestecker

Für den Ladefall C verbinden Sie den Control-Pilot-Leiter des Ladesteckers mit dem CP-
Anschluss (Anschlussblock 2,
rung.
Für den Ladefall C setzen Sie am Konfigurationsschalter 1
Anzeigen") den DIP-Schalter #1 in die Position 0.
4.5.2

Infrastruktur-Ladedose

Bild 4-7

Ladefall B, Ladestation mit Infrastruktur-Ladedose

AC
Bild 3-1 „Anschlüsse der
AC
Ladesteuerung") der Ladesteue-
(Bild 3-2 „Bedienelemente und
