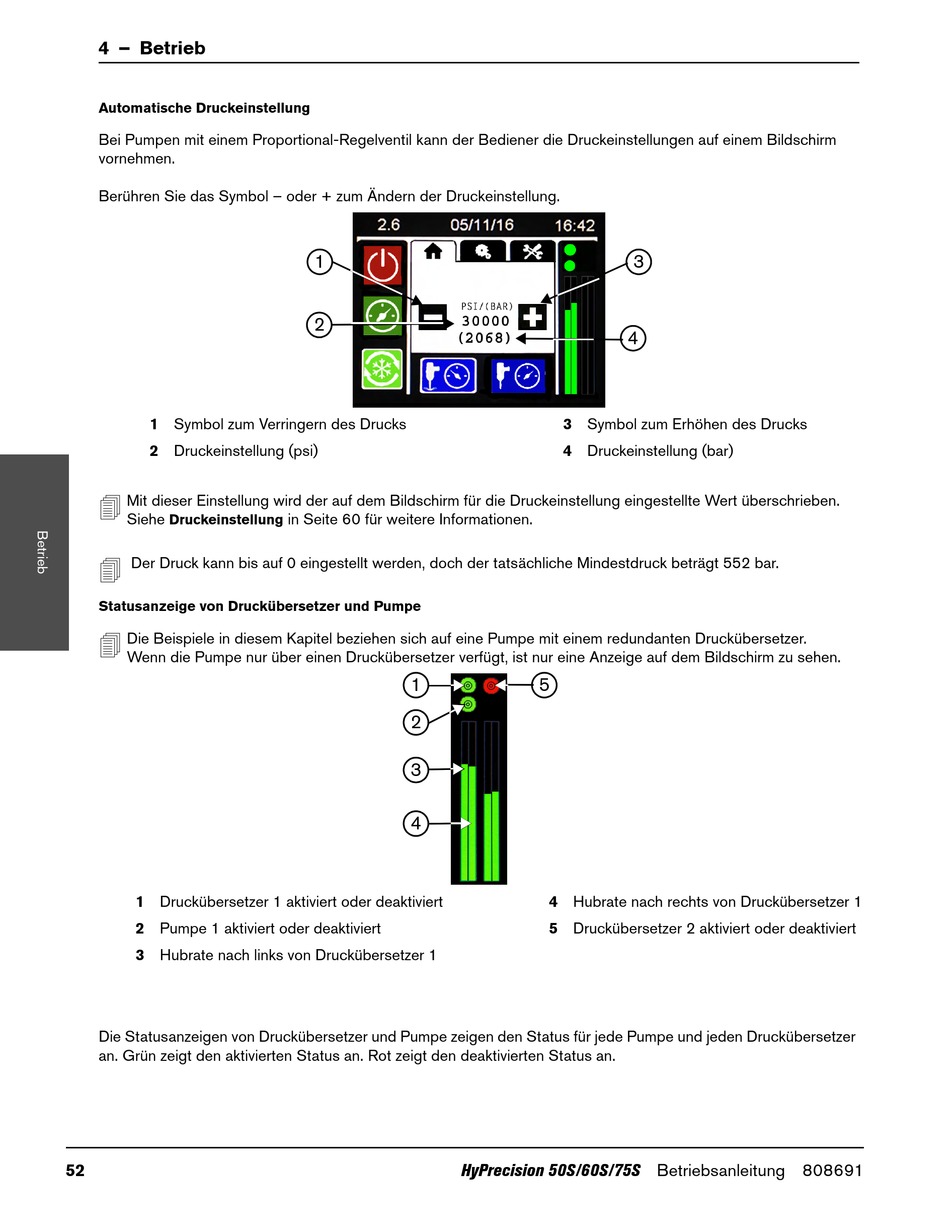

Hypertherm HyPrecision 50S Betriebsanleitung Seite 52

4 – Betrieb
Automatische Druckeinstellung
Bei Pumpen mit einem Proportional-Regelventil kann der Bediener die Druckeinstellungen auf einem Bildschirm
vornehmen.
Berühren Sie das Symbol – oder + zum Ändern der Druckeinstellung.
1 Symbol zum Verringern des Drucks
2 Druckeinstellung (psi)

Mit dieser Einstellung wird der auf dem Bildschirm für die Druckeinstellung eingestellte Wert überschrieben.
Siehe
Druckeinstellung

Der Druck kann bis auf 0 eingestellt werden, doch der tatsächliche Mindestdruck beträgt 552 bar.
Statusanzeige von Druckübersetzer und Pumpe

Die Beispiele in diesem Kapitel beziehen sich auf eine Pumpe mit einem redundanten Druckübersetzer.
Wenn die Pumpe nur über einen Druckübersetzer verfügt, ist nur eine Anzeige auf dem Bildschirm zu sehen.
1 Druckübersetzer 1 aktiviert oder deaktiviert
2 Pumpe 1 aktiviert oder deaktiviert
3 Hubrate nach links von Druckübersetzer 1
Die Statusanzeigen von Druckübersetzer und Pumpe zeigen den Status für jede Pumpe und jeden Druckübersetzer
an. Grün zeigt den aktivierten Status an. Rot zeigt den deaktivierten Status an.
52
1
2
in Seite 60 für weitere Informationen.
1
2
3
4
HyPrecision 50S/60S/75S Betriebsanleitung 808691
3
4
3 Symbol zum Erhöhen des Drucks
4 Druckeinstellung (bar)
5
4 Hubrate nach rechts von Druckübersetzer 1
5 Druckübersetzer 2 aktiviert oder deaktiviert
