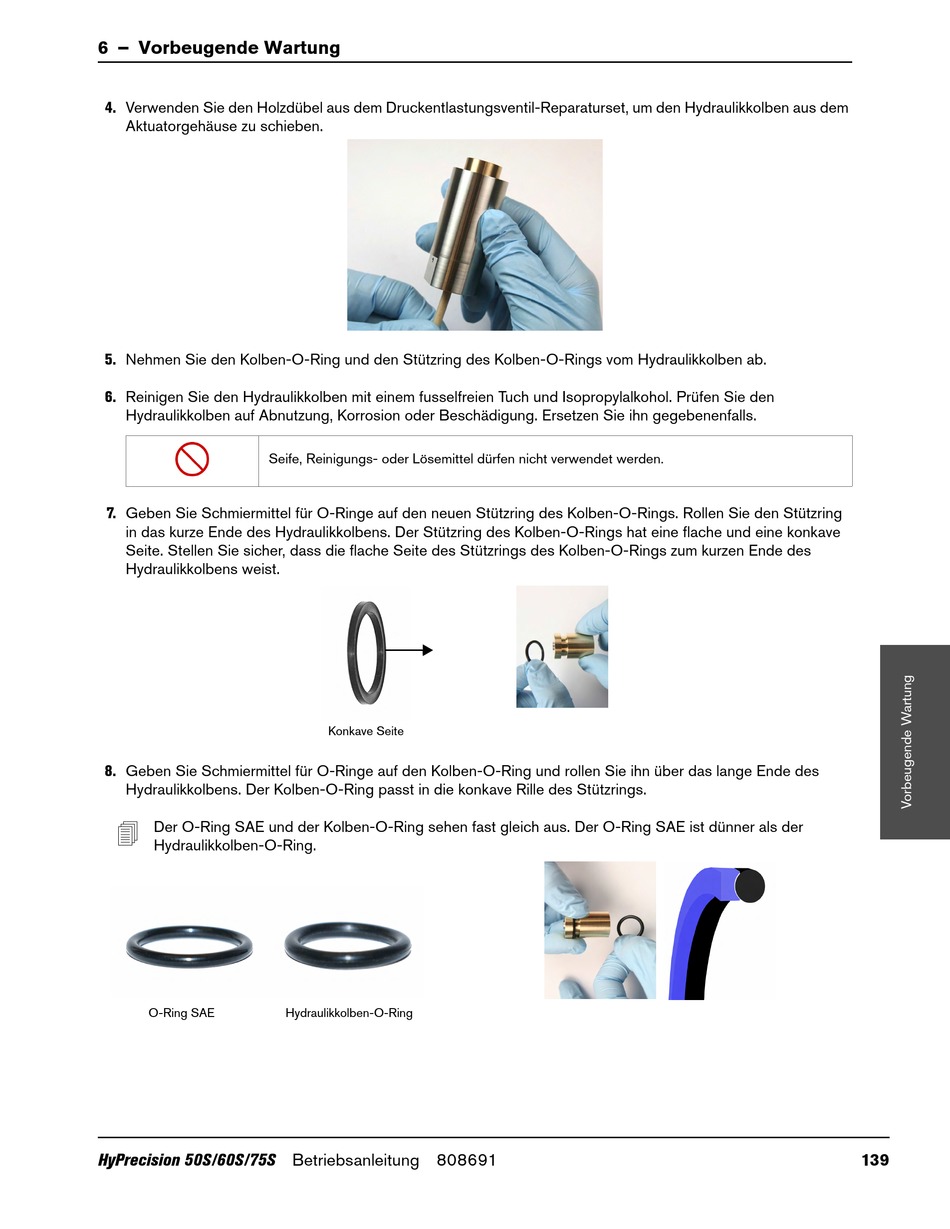

Hypertherm HyPrecision 50S Betriebsanleitung Seite 139

6 – Vorbeugende Wartung
4. Verwenden Sie den Holzdübel aus dem Druckentlastungsventil-Reparaturset, um den Hydraulikkolben aus dem
Aktuatorgehäuse zu schieben.
5. Nehmen Sie den Kolben-O-Ring und den Stützring des Kolben-O-Rings vom Hydraulikkolben ab.
6. Reinigen Sie den Hydraulikkolben mit einem fusselfreien Tuch und Isopropylalkohol. Prüfen Sie den
Hydraulikkolben auf Abnutzung, Korrosion oder Beschädigung. Ersetzen Sie ihn gegebenenfalls.
Seife, Reinigungs- oder Lösemittel dürfen nicht verwendet werden.
7. Geben Sie Schmiermittel für O-Ringe auf den neuen Stützring des Kolben-O-Rings. Rollen Sie den Stützring
in das kurze Ende des Hydraulikkolbens. Der Stützring des Kolben-O-Rings hat eine flache und eine konkave
Seite. Stellen Sie sicher, dass die flache Seite des Stützrings des Kolben-O-Rings zum kurzen Ende des
Hydraulikkolbens weist.
8. Geben Sie Schmiermittel für O-Ringe auf den Kolben-O-Ring und rollen Sie ihn über das lange Ende des
Hydraulikkolbens. Der Kolben-O-Ring passt in die konkave Rille des Stützrings.

Der O-Ring SAE und der Kolben-O-Ring sehen fast gleich aus. Der O-Ring SAE ist dünner als der
Hydraulikkolben-O-Ring.
O-Ring SAE
HyPrecision 50S/60S/75S Betriebsanleitung 808691
Konkave Seite
Hydraulikkolben-O-Ring
139
