6 – Vorbeugende Wartung

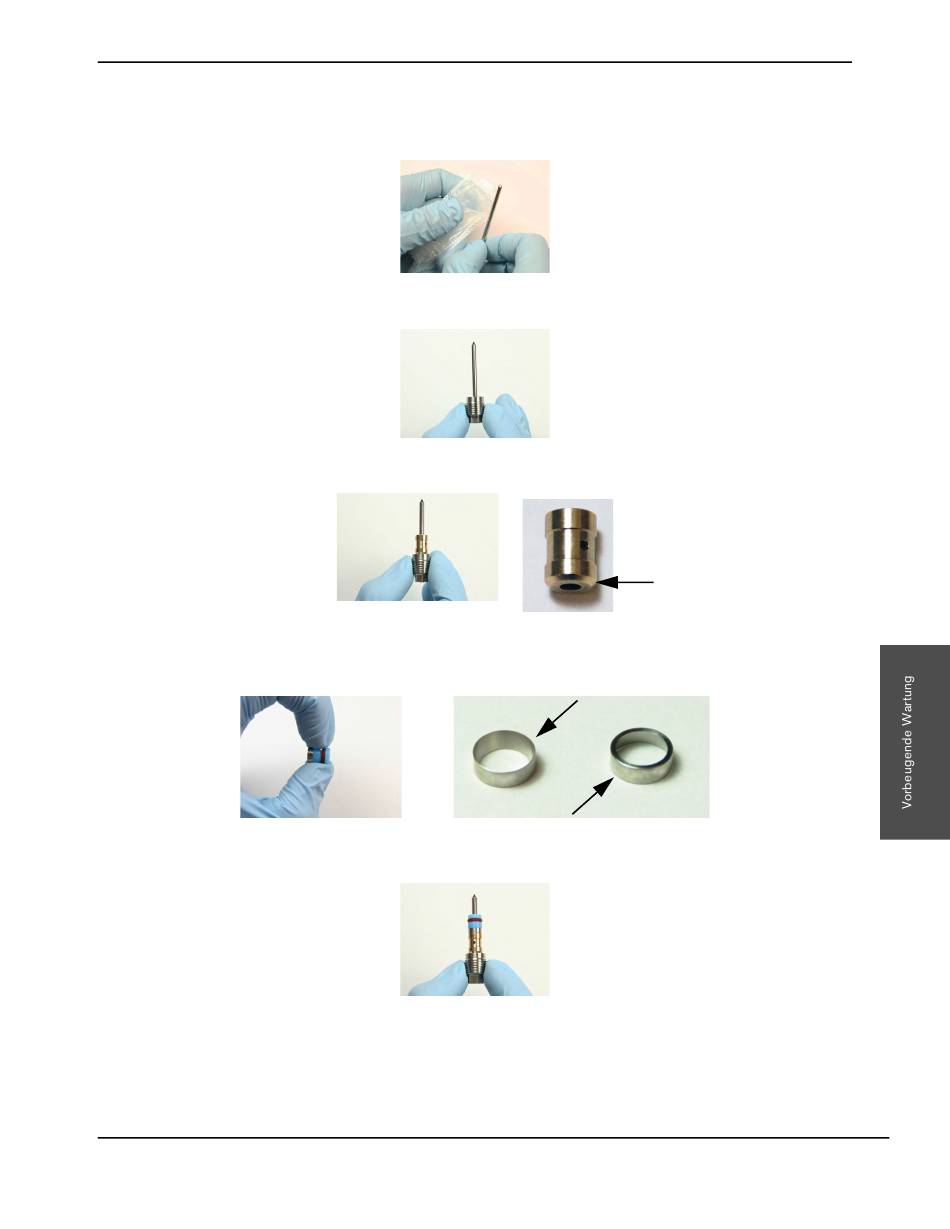

16. Entsorgen Sie die gebrauchten Teile.
17. Geben Sie Hochvakuumfett auf die neue Nadel.
18. Setzen Sie die Dichtungsstützringschraube auf die Nadel. Das flache Ende der Nadel ist bündig mit dem
Sechskantende der Dichtungsstützringschraube.
19. Setzen Sie die Nadelhülse auf die Nadel. Das abgeschrägte Ende der Nadelhülse weist auf die
Dichtungsstützringschraube.
20. Stecken Sie das Dichtungsband auf die Hochdruckwasserdichtung. Die verjüngte Kante weist auf die
Hochdruckwasserdichtung.
21. Setzen Sie die Hochdruckdichtungs-Baugruppe auf die Nadel. Das Band weist auf die Nadelhülse.
22. Geben Sie Hochvakuumfett auf die Außenseite der Nadel-Baugruppe.
HyPrecision 50S/60S/75S Betriebsanleitung 808691
Abgeschrägtes Ende
Verjüngte Kante
