6 – Vorbeugende Wartung
Einbau der Anzeigestift-Baugruppe
Service
Austausch der Anzeigestift-Feder
Austausch des Anzeigestifts

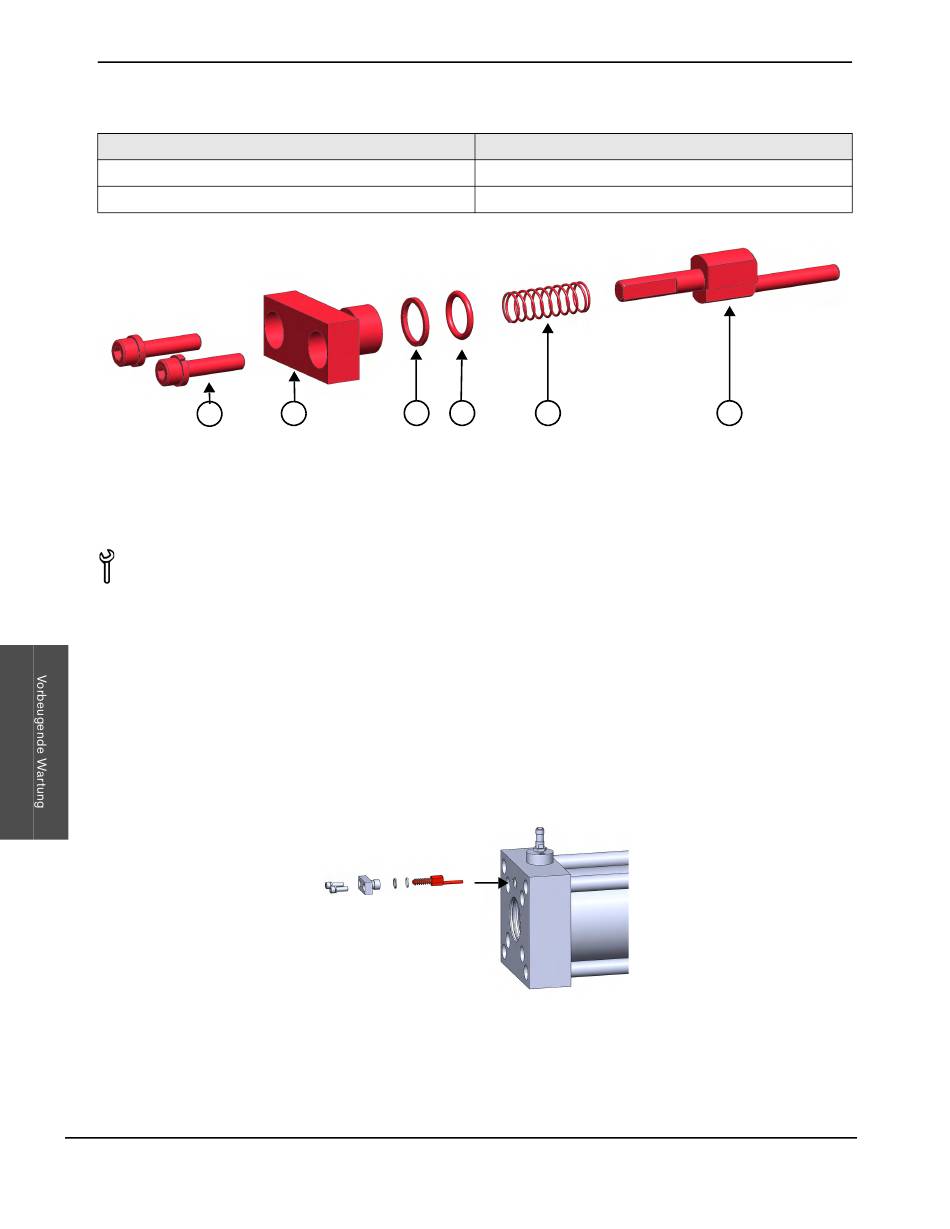

1
1 Rundkopfschrauben und Sicherungsscheiben
2 Anzeigestift-Abdeckung
3 Stützring des O-Rings des Anzeigestifts
Benötigte Teile, Werkzeuge und Materialien
11518 Anzeigestift
11669 Feder des Anzeigestifts (im 15569 HyPrecision S-Serie Standard-Ersatzteilset enthalten)
13186 Gleitmittel für Schrauben (weißes Lithiumfett)
Verschleißschutz-Mineralöl (Antiwear, AW) oder synthetisches Hydrauliköl, ISO-Viskositätsklasse (VG)
32 oder 46
Drehmomentschlüssel
Innensechskantschlüssel oder Sechskant-Biteinsatz, 5/32 Zoll
1. Setzen Sie den Anzeigestift in das Anzeigestiftloch in der Hydraulik-Abschlusskappe ein. Drehen Sie den Stift
so, dass die versetzte Stange in die Öffnung an der Hinterseite des Lochs hineingeht.
2. Stecken Sie die Feder auf den Anzeigestift.
3. Stecken Sie den Stützring des O-Rings auf die Anzeigestift-Abdeckung.
4. Geben Sie eine kleine Menge Hydrauliköl auf den O-Ring.
118
2
3
4
HyPrecision 50S/60S/75S Betriebsanleitung 808691
Intervall
Nach jeweils 3.000 Betriebsstunden
Nach jeweils 6.000 Betriebsstunden
5
4 O-Ring des Anzeigestifts
5 Feder des Anzeigestifts
6 Anzeigestift
6
