6 – Vorbeugende Wartung
Hochdruckwassersystem: Druckübersetzer
Zur vorbeugenden Wartung des Druckübersetzers ist der Zugang zu verschiedenen Baugruppen in vorgegebenen
Intervallen erforderlich. Um Ausfallzeiten zu reduzieren, empfiehlt Hypertherm die Durchführung vorbeugender
Wartungsarbeiten an beiden Enden des Druckübersetzers gleichzeitig.

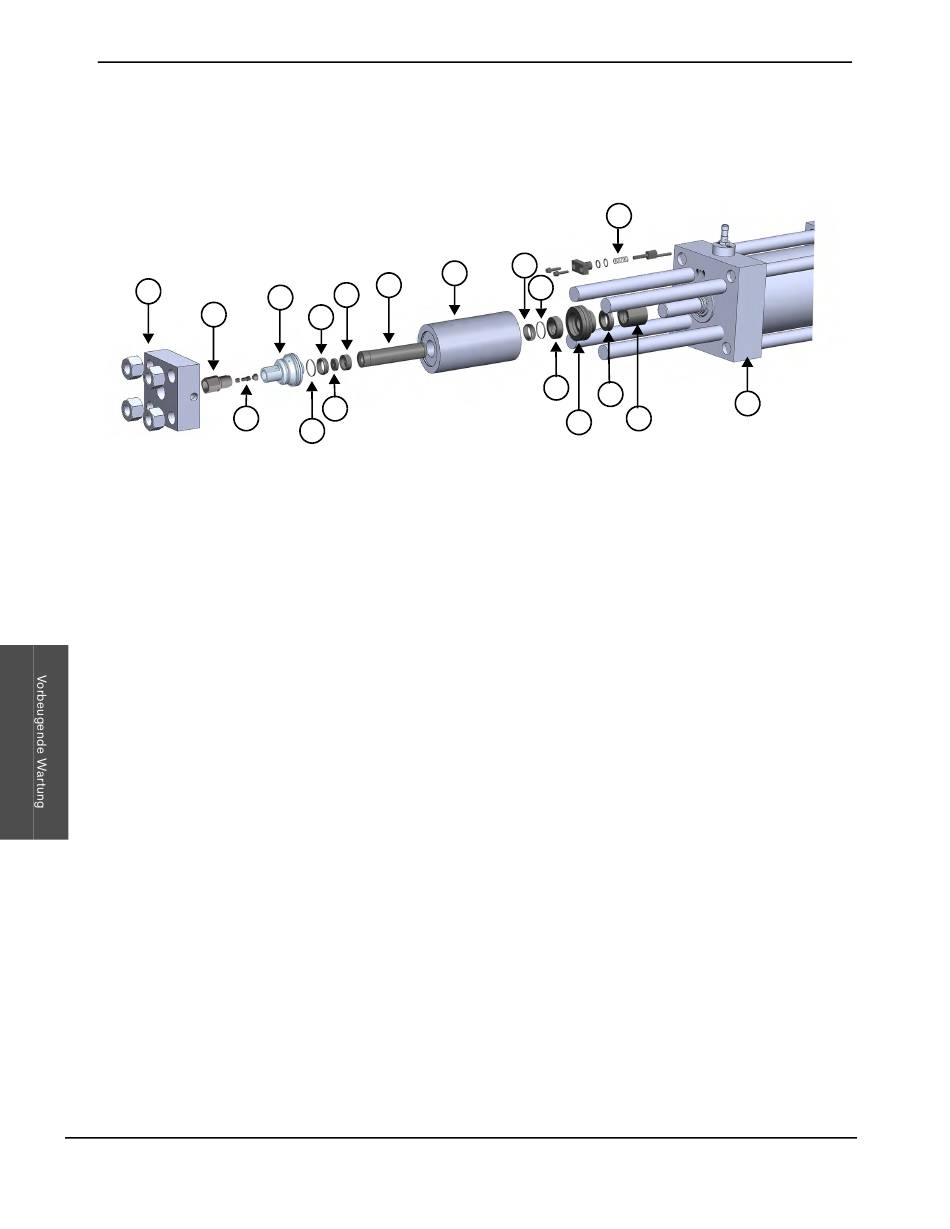

1
2
3
1 Hochdruck-Abschlusskappe und Stiftmuttern
2 Ausgangsadapter
3 Hochdruck-Ventilkegel-Baugruppe
4 Absperrventil-Baugruppe
5 Hochdruckbänder
6 Hochdruckwasserdichtungen
7 Niederdruck-Ventilkegel
8 Niederdruck-Ventilkegelkorb
102
10
9
8
4
6
7
5
15
6
5
11
13
14
12
9 Abstandhalterrohr
10 Hochdruckzylinder
11 Stützring der Hochdruckwasserdichtung
12 Dichtungsgehäuse
13 Hydraulische Stangenabdichtung
14 Tauchkolbendichtung
15 Anzeigestift-Baugruppe
16 Hydraulik-Abschlusskappe
HyPrecision 50S/60S/75S Betriebsanleitung 808691
