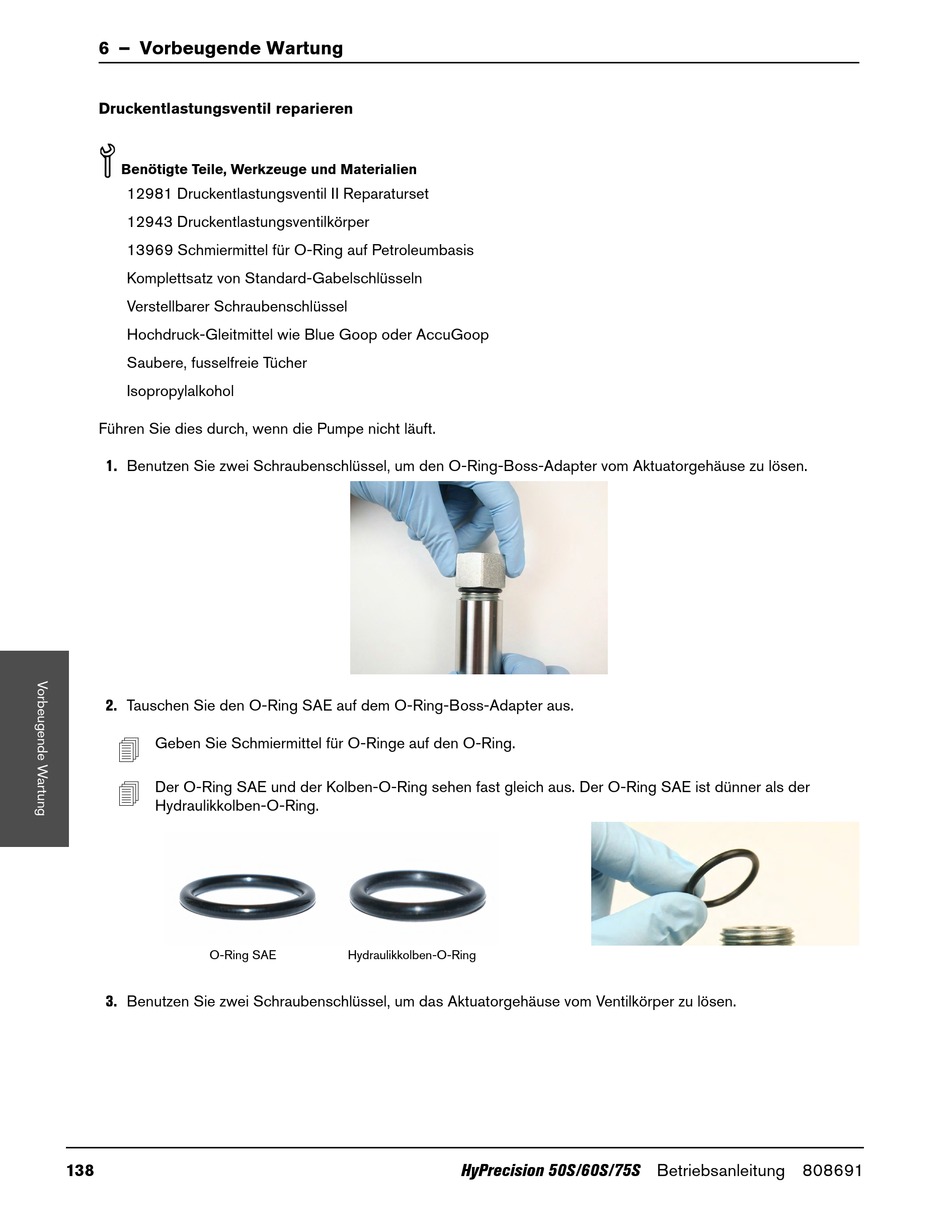

6 – Vorbeugende Wartung
Druckentlastungsventil reparieren
Benötigte Teile, Werkzeuge und Materialien
12981 Druckentlastungsventil II Reparaturset
12943 Druckentlastungsventilkörper
13969 Schmiermittel für O-Ring auf Petroleumbasis
Komplettsatz von Standard-Gabelschlüsseln
Verstellbarer Schraubenschlüssel
Hochdruck-Gleitmittel wie Blue Goop oder AccuGoop
Saubere, fusselfreie Tücher
Isopropylalkohol
Führen Sie dies durch, wenn die Pumpe nicht läuft.
1. Benutzen Sie zwei Schraubenschlüssel, um den O-Ring-Boss-Adapter vom Aktuatorgehäuse zu lösen.
2. Tauschen Sie den O-Ring SAE auf dem O-Ring-Boss-Adapter aus.
Geben Sie Schmiermittel für O-Ringe auf den O-Ring.
Der O-Ring SAE und der Kolben-O-Ring sehen fast gleich aus. Der O-Ring SAE ist dünner als der
Hydraulikkolben-O-Ring.
O-Ring SAE
3. Benutzen Sie zwei Schraubenschlüssel, um das Aktuatorgehäuse vom Ventilkörper zu lösen.
138
Hydraulikkolben-O-Ring
HyPrecision 50S/60S/75S Betriebsanleitung 808691
