2 – Produktbeschreibung

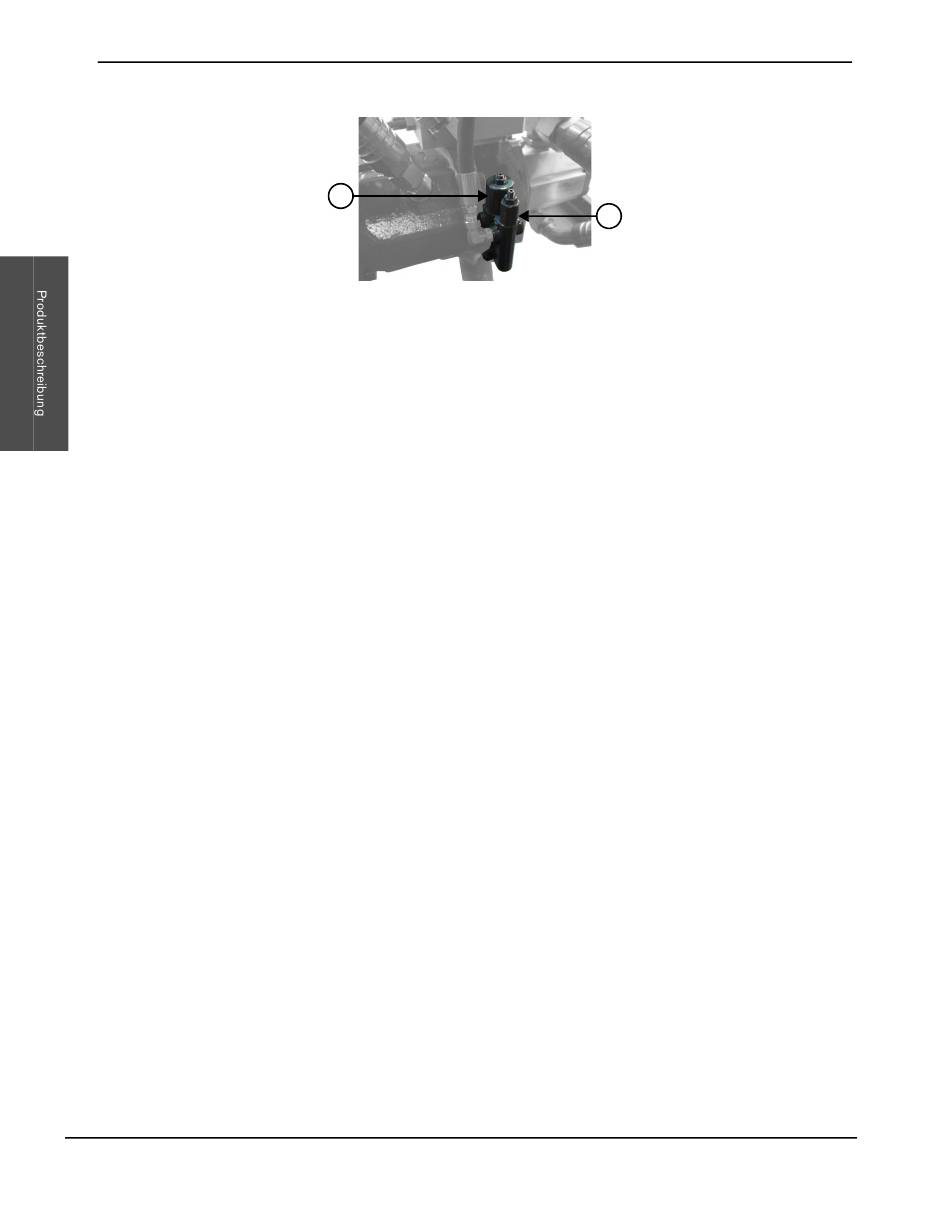

Druckkompensator
1
2
1 Kompensationsventil
2 Differenzdruckventil
Der Druckkompensator steuert den Wasserdruck durch Begrenzung des minimalen und maximalen
Hydrauliköldrucks zum Druckübersetzer.
Das Kompensationsventil begrenzt den maximalen Pumpendruck. Das Differenzdruckventil begrenzt den
minimalen Hydraulikdruck.
Kühlkreislauf
Bei der Kompression von Hydrauliköl entsteht große Hitze, die die Geräte beschädigen und die Lebensdauer
das Öls verringern kann. Der Kühlkreislauf hält das Hydrauliköl auf seiner optimalen Temperatur. Wärmetauscher,
Getriebepumpe, Hydrauliköl, Filter und Niederdruck-Kühlwasser bzw. ein externer Luftkühler formen den
Kühlkreislauf.
Wassergekühlter Wärmetauscher (Standard)
Wenn der Primärmotor läuft, strömt Leitungswasser mit niedrigem Druck bzw. Wasser von einem Kühler durch
einen Wärmetauscher. Das Wasser vom Wärmetauscher fließt in einen Abfluss oder zurück zum Kühler.
In Anlagen ohne Kühler gehört ein Wasserregelventil zum Standard. Dieses Ventil steuert die Durchflussmenge
des Wassers je nach der Temperatur des Hydrauliköls.
Externer Luftkühler (optional)
Die Getriebepumpe pumpt das Hydrauliköl zu einem externen Luftkühler, der das Öl mit einem Ventilator kühlt.
Wenn die Temperatur des Hydrauliköls im Tank über 55 °C liegt, bläst ein Lüfter die Umgebungsluft über die
Kühlrippen, um das Hydrauliköl zu kühlen. Dieser Lüfter läuft mindestens 10 Minuten lang. Wenn die Temperatur des
Hydrauliköls nach 10 Minuten weniger als 45 °C beträgt, schaltet sich der Lüfter aus. Wenn die Temperatur des
Hydrauliköls nach 10 Minuten mehr als 45 °C beträgt, läuft der Lüfter weiter.
Das Hydrauliköl fließt vom Luftkühler durch einen Filter und dann wieder zurück in den Hydrauliköltank.
