6 – Vorbeugende Wartung
Ausbau der Anzeigestift-Baugruppe
Service
Austausch der Anzeigestift-Feder
Austausch des Anzeigestifts

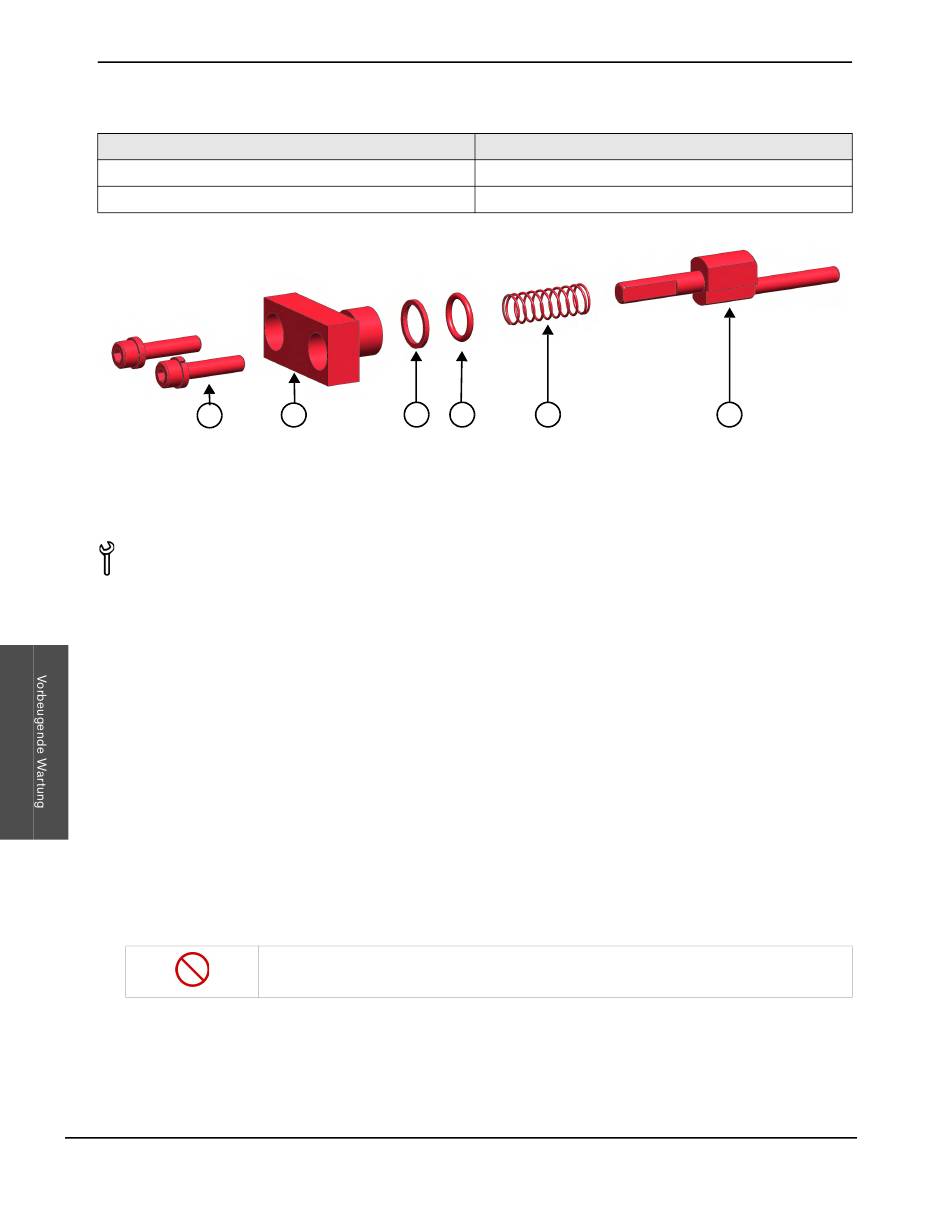

1
1 Rundkopfschrauben und Sicherungsscheiben
2 Anzeigestift-Abdeckung
3 Stützring des O-Rings des Anzeigestifts
Benötigte Teile, Werkzeuge und Materialien
Saubere, fusselfreie Tücher
Isopropylalkohol
Innensechskantschlüssel, 5/32 Zoll
1. Lösen Sie die Zylinderkopfschrauben und Sicherungsscheiben mit einem Innensechskantschlüssel von der
Anzeigestift-Abdeckung.
2. Ziehen Sie die Anzeigestift-Abdeckung aus der Hydraulik-Abschlusskappe.
3. Wenn der Stützring des O-Rings und der O-Ring ausgetauscht werden sollen, nehmen Sie sie von der
Anzeigestift-Abdeckung.
4. Entfernen Sie die Feder vom Anzeigestift.
5. Nehmen Sie den Anzeigestift aus dem Anzeigestiftloch in der Hydraulik-Abschlusskappe.
6. Reinigen Sie alle Teile mit einem fusselfreien Tuch und Isopropylalkohol. Prüfen Sie alle Teile auf Abnutzung,
Korrosion oder Beschädigung.
112
2 3
Seife, Reinigungs- oder Lösemittel dürfen nicht verwendet werden.
Intervall
Nach jeweils 3.000 Betriebsstunden
Nach jeweils 6.000 Betriebsstunden
4 5
4 O-Ring des Anzeigestifts
5 Feder des Anzeigestifts
6 Anzeigestift
HyPrecision 50S/60S/75S Betriebsanleitung 808691
