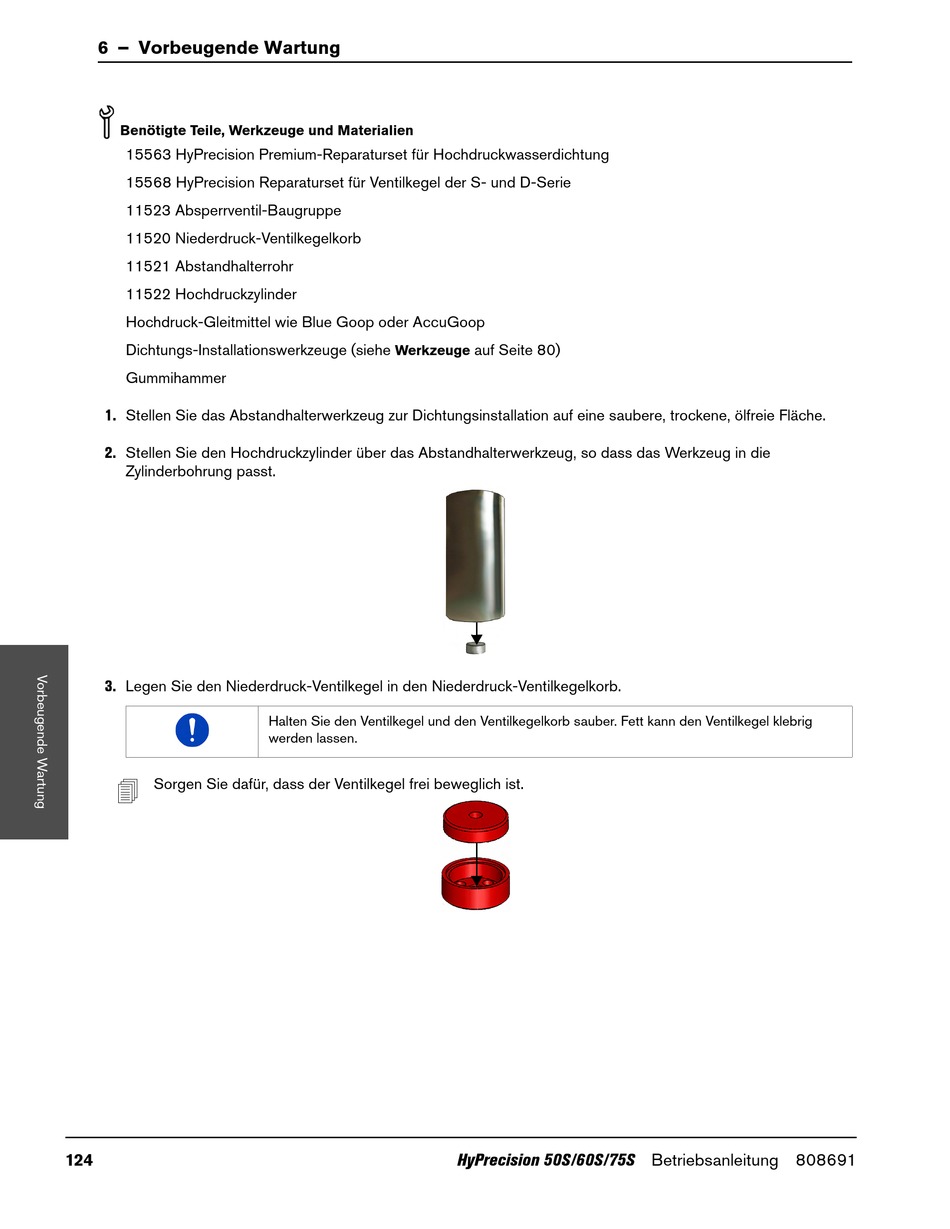

Hypertherm HyPrecision 50S Betriebsanleitung Seite 124

6 – Vorbeugende Wartung
Benötigte Teile, Werkzeuge und Materialien
15563 HyPrecision Premium-Reparaturset für Hochdruckwasserdichtung
15568 HyPrecision Reparaturset für Ventilkegel der S- und D-Serie
11523 Absperrventil-Baugruppe
11520 Niederdruck-Ventilkegelkorb
11521 Abstandhalterrohr
11522 Hochdruckzylinder
Hochdruck-Gleitmittel wie Blue Goop oder AccuGoop
Dichtungs-Installationswerkzeuge (siehe
Gummihammer
1. Stellen Sie das Abstandhalterwerkzeug zur Dichtungsinstallation auf eine saubere, trockene, ölfreie Fläche.
2. Stellen Sie den Hochdruckzylinder über das Abstandhalterwerkzeug, so dass das Werkzeug in die
Zylinderbohrung passt.
3. Legen Sie den Niederdruck-Ventilkegel in den Niederdruck-Ventilkegelkorb.

Sorgen Sie dafür, dass der Ventilkegel frei beweglich ist.
124
Werkzeuge
Halten Sie den Ventilkegel und den Ventilkegelkorb sauber. Fett kann den Ventilkegel klebrig
werden lassen.
auf Seite 80)
HyPrecision 50S/60S/75S Betriebsanleitung 808691
