2 – Produktbeschreibung

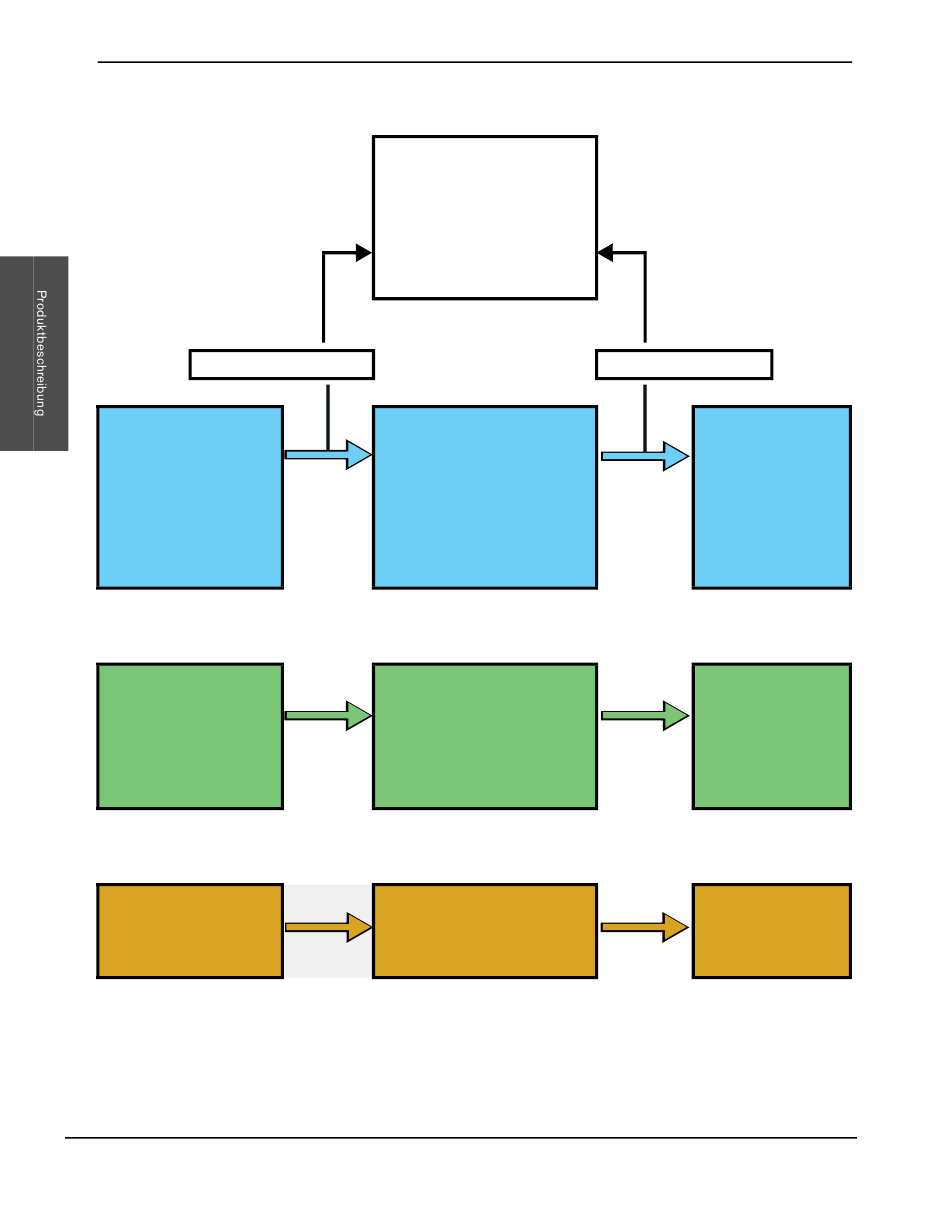

Dieses Diagramm zeigt den Durchfluss des Wassers und des Hydrauliköls durch die Pumpenanlage.
Wasserventil
SCHNEIDWASSER
EIN
Niederdruckwasser von
einem Wasserenthärter,
einem
Umkehrosmose-System,
einem Brunnen oder
einem
Versorgungsunternehmen
Wassergekühlte
Versorgungsanlage
KÜHLUNG AUS
Wasserversorgung mit
niedrigem Druck oder
Wasser von einem Kühler,
das zu einem
Wärmetauscher geleitet
wird
Luftgekühlte
Versorgungsanlage
KÜHLUNG AUS
Hydrauliköl strömt durch
einen Luftkühler
32
ABWASSER AUS
Wasser zu einem Abfluss
Druckübersetzer
Kühlkreislauf
Externer Luftkühler
HyPrecision 50S/60S/75S Betriebsanleitung 808691
Druckentlastungsventil
SCHNEIDWASSER
AUS
Wasser, das vom
Druckübersetzer zum
Lochstechen oder
Schneiden mit Druck
beaufschlagt wurde
KÜHLUNG EIN
Niederdruckwasser
von einem
Wärmetauscher, das
in einen Abfluss oder
zum Kühler zurück
geleitet wird
KÜHLUNG EIN
Hydrauliköl strömt
von einem Luftkühler
zurück
