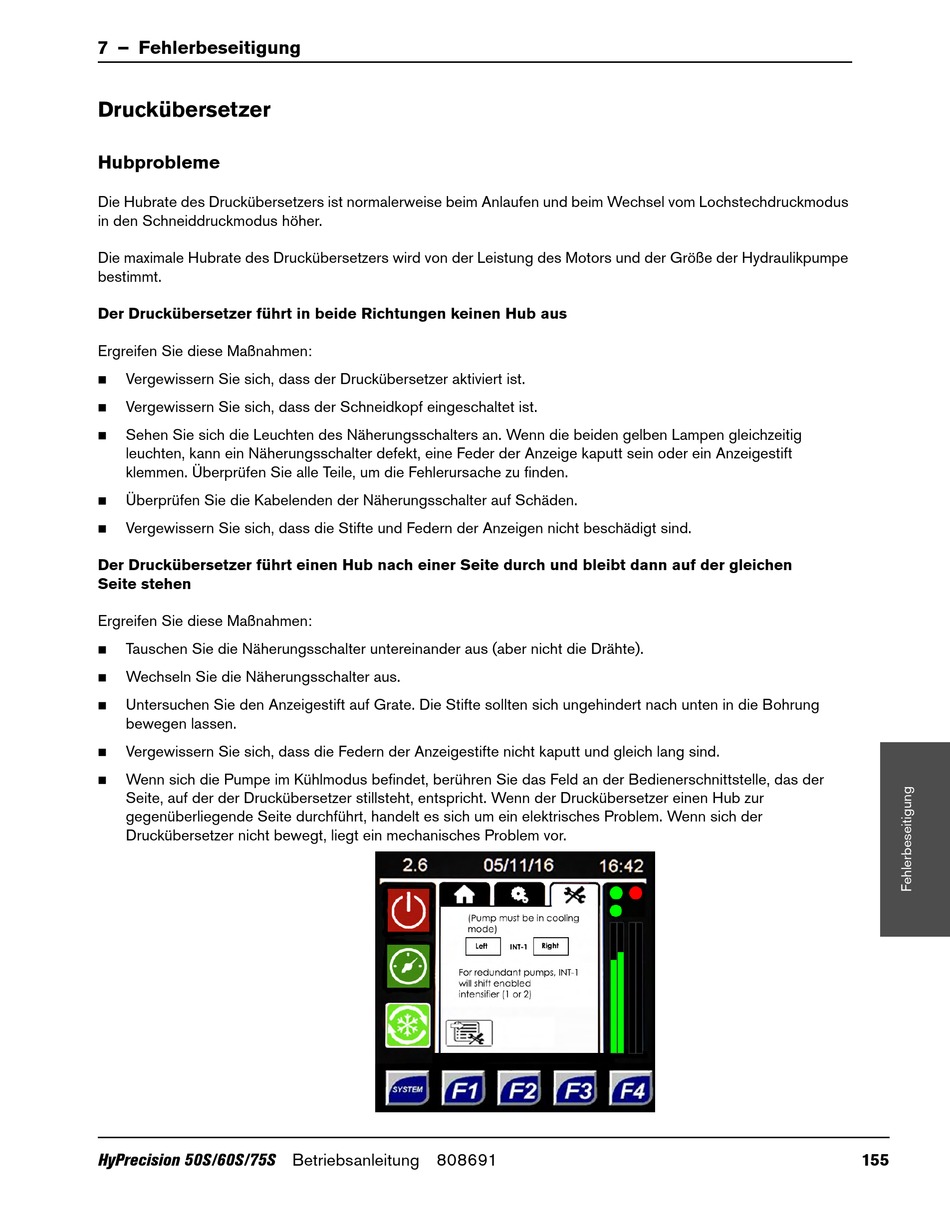

7 – Fehlerbeseitigung
Druckübersetzer
Hubprobleme
Die Hubrate des Druckübersetzers ist normalerweise beim Anlaufen und beim Wechsel vom Lochstechdruckmodus
in den Schneiddruckmodus höher.
Die maximale Hubrate des Druckübersetzers wird von der Leistung des Motors und der Größe der Hydraulikpumpe
bestimmt.
Der Druckübersetzer führt in beide Richtungen keinen Hub aus
Ergreifen Sie diese Maßnahmen:
Vergewissern Sie sich, dass der Druckübersetzer aktiviert ist.
Vergewissern Sie sich, dass der Schneidkopf eingeschaltet ist.
Sehen Sie sich die Leuchten des Näherungsschalters an. Wenn die beiden gelben Lampen gleichzeitig
leuchten, kann ein Näherungsschalter defekt, eine Feder der Anzeige kaputt sein oder ein Anzeigestift
klemmen. Überprüfen Sie alle Teile, um die Fehlerursache zu finden.
Überprüfen Sie die Kabelenden der Näherungsschalter auf Schäden.
Vergewissern Sie sich, dass die Stifte und Federn der Anzeigen nicht beschädigt sind.
Der Druckübersetzer führt einen Hub nach einer Seite durch und bleibt dann auf der gleichen
Seite stehen
Ergreifen Sie diese Maßnahmen:
Tauschen Sie die Näherungsschalter untereinander aus (aber nicht die Drähte).
Wechseln Sie die Näherungsschalter aus.
Untersuchen Sie den Anzeigestift auf Grate. Die Stifte sollten sich ungehindert nach unten in die Bohrung
bewegen lassen.
Vergewissern Sie sich, dass die Federn der Anzeigestifte nicht kaputt und gleich lang sind.
Wenn sich die Pumpe im Kühlmodus befindet, berühren Sie das Feld an der Bedienerschnittstelle, das der
Seite, auf der der Druckübersetzer stillsteht, entspricht. Wenn der Druckübersetzer einen Hub zur
gegenüberliegende Seite durchführt, handelt es sich um ein elektrisches Problem. Wenn sich der
Druckübersetzer nicht bewegt, liegt ein mechanisches Problem vor.
HyPrecision 50S/60S/75S Betriebsanleitung 808691
155
