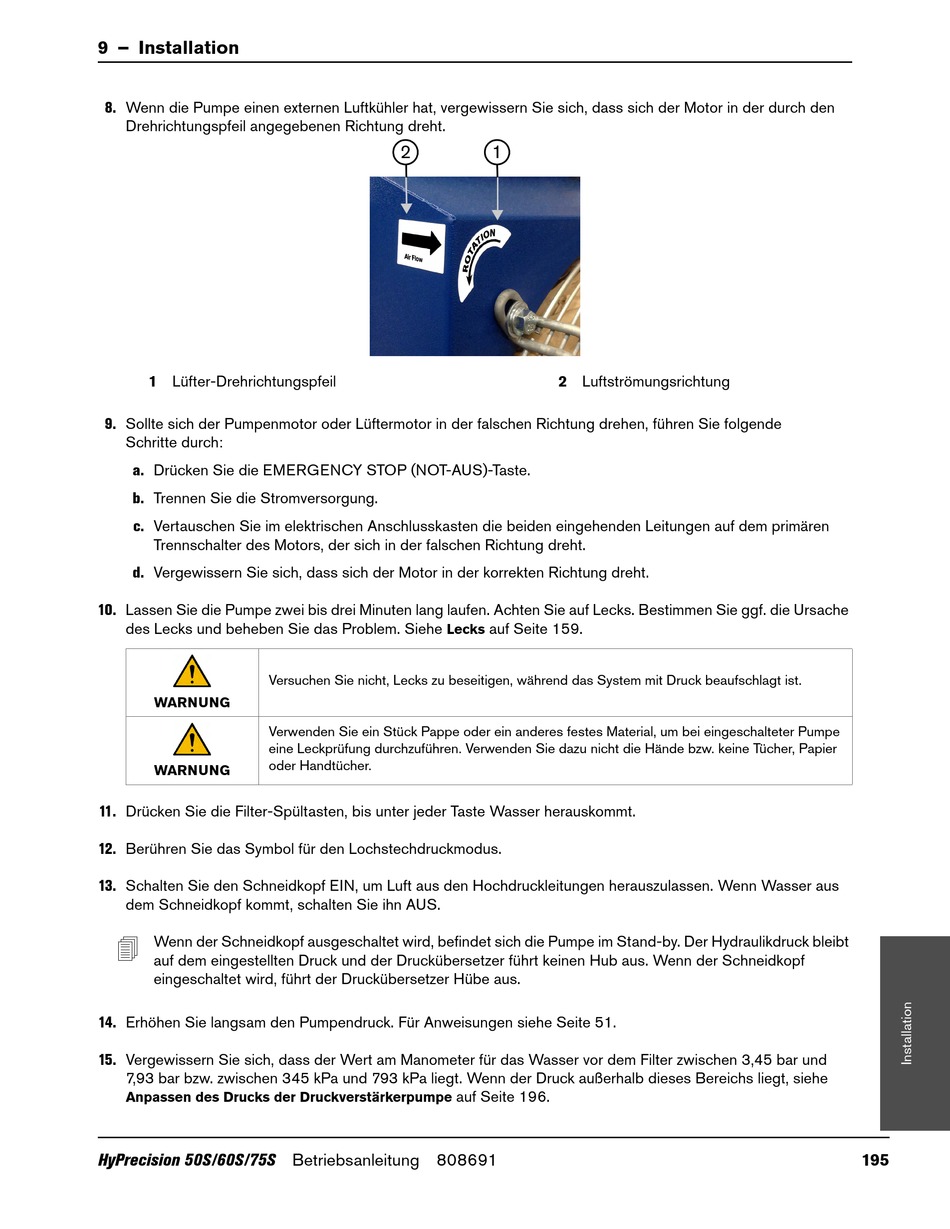

9 – Installation
8. Wenn die Pumpe einen externen Luftkühler hat, vergewissern Sie sich, dass sich der Motor in der durch den
Drehrichtungspfeil angegebenen Richtung dreht.
1 Lüfter-Drehrichtungspfeil
9. Sollte sich der Pumpenmotor oder Lüftermotor in der falschen Richtung drehen, führen Sie folgende
Schritte durch:
a. Drücken Sie die EMERGENCY STOP (NOT-AUS)-Taste.
b. Trennen Sie die Stromversorgung.
c. Vertauschen Sie im elektrischen Anschlusskasten die beiden eingehenden Leitungen auf dem primären
Trennschalter des Motors, der sich in der falschen Richtung dreht.
d. Vergewissern Sie sich, dass sich der Motor in der korrekten Richtung dreht.
10. Lassen Sie die Pumpe zwei bis drei Minuten lang laufen. Achten Sie auf Lecks. Bestimmen Sie ggf. die Ursache
des Lecks und beheben Sie das Problem. Siehe
Versuchen Sie nicht, Lecks zu beseitigen, während das System mit Druck beaufschlagt ist.
WARNUNG
Verwenden Sie ein Stück Pappe oder ein anderes festes Material, um bei eingeschalteter Pumpe
eine Leckprüfung durchzuführen. Verwenden Sie dazu nicht die Hände bzw. keine Tücher, Papier
oder Handtücher.
WARNUNG
11. Drücken Sie die Filter-Spültasten, bis unter jeder Taste Wasser herauskommt.
12. Berühren Sie das Symbol für den Lochstechdruckmodus.
13. Schalten Sie den Schneidkopf EIN, um Luft aus den Hochdruckleitungen herauszulassen. Wenn Wasser aus
dem Schneidkopf kommt, schalten Sie ihn AUS.
Wenn der Schneidkopf ausgeschaltet wird, befindet sich die Pumpe im Stand-by. Der Hydraulikdruck bleibt
auf dem eingestellten Druck und der Druckübersetzer führt keinen Hub aus. Wenn der Schneidkopf
eingeschaltet wird, führt der Druckübersetzer Hübe aus.
14. Erhöhen Sie langsam den Pumpendruck. Für Anweisungen siehe Seite 51.
15. Vergewissern Sie sich, dass der Wert am Manometer für das Wasser vor dem Filter zwischen 3,45 bar und
7,93 bar bzw. zwischen 345 kPa und 793 kPa liegt. Wenn der Druck außerhalb dieses Bereichs liegt, siehe
Anpassen des Drucks der Druckverstärkerpumpe
HyPrecision 50S/60S/75S Betriebsanleitung 808691
2
1
2 Luftströmungsrichtung
auf Seite 159.
Lecks
auf Seite 196.
195
